ATS 全自动数控定心车床

用于镜片或镜组在装配过程中的高精度定心装调

 经过定心车床加工可使球面透镜、非球面透镜或柱面透镜的镜座外圆以及法兰面的回转对称轴与镜头的光轴重合。紫外或红外透镜也可以使用这种方式进行高精度加工。ATS定心车床是将行业认可的 OptiCentric^®中心偏差测量系统同高精度数控车床有效的结合成为了一个整体。这使得在加工镜座时可以调整和控制所有的相关参数，例如镜座的直径或者透镜顶点与法兰面之间的距离。由于高精度的中心偏差测量及超高精度的镜座加工使得在光学系统装配过程中无需繁琐且反复的调整过程。因为设备采用的是全自动的测量和加工过程，从而使得到的结果并不受操作人员影响。

产品特点

01 ▏通用性强

所有ATS定心车床都适用于各种样品和应用。可在短时间内完成新样品的设置和调整。

02 ▏加工精度高

对于黄铜镜座来说，高性能光学元件的加工可以实现定心误差优于1µm、法兰距离优于1µm、圆度优于1µm和直径加工误差优于2µm。

03 ▏生产效率高

选择定心车加工工艺可以实现流水线生产，尤其是在后续镜头组装过程中，大大提高了生产效率。

产品概述

ATS 100 紧凑型定心车床
ATS 100适用于直径100mm以内、重量3kg以内的样品。 自动定心调整卡盘 可连续加工重复性优于2.5µm 集成了碎屑收集模块，使设备易于清洁 适用于流程化的大批量加工

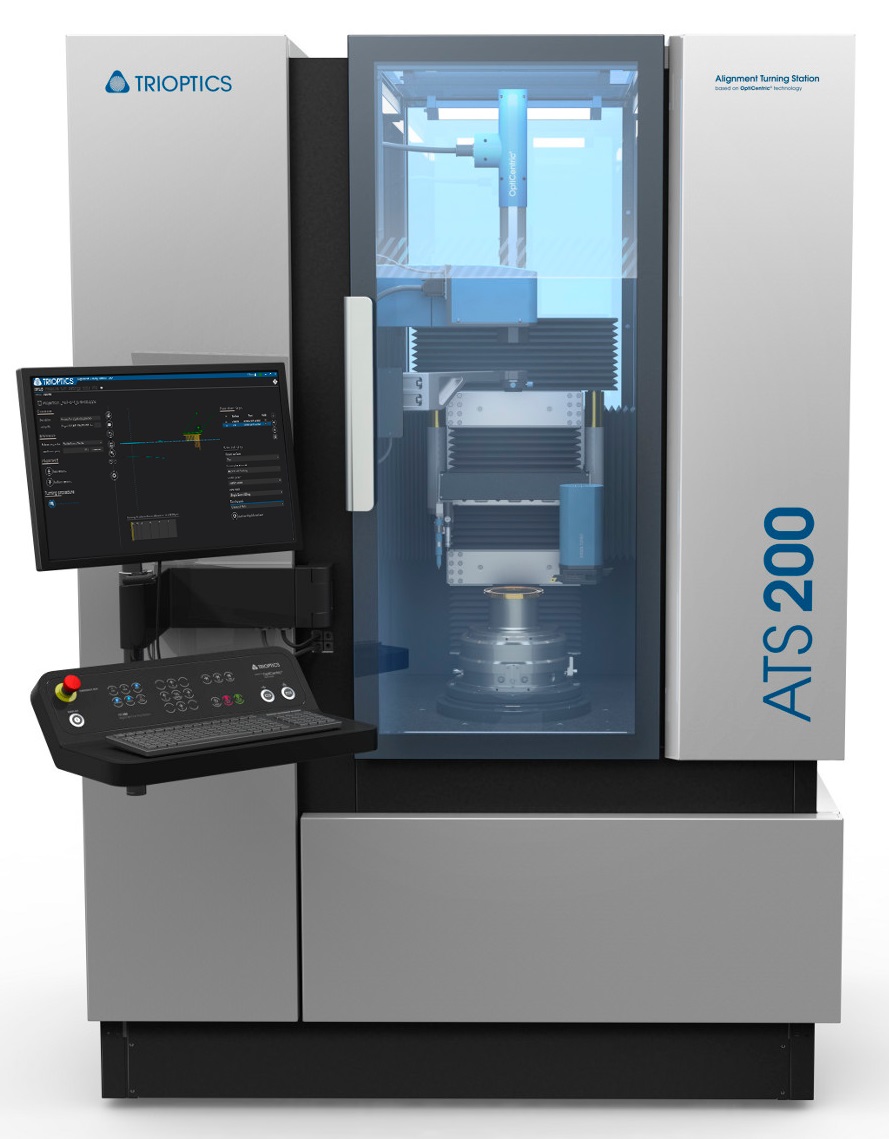

ATS 200 高精度定心车床
ATS 200专门用于生产中加工在中等批量的中小型镜头。 可选配静油压主轴 自动定心调整卡盘 配备优质的花岗岩底座，具有出色的刚度和热稳定性 可连续加工精度优于1.0µm ATS 200 UP型定心车床，针对更高精度 ATS 200 UP是ATS 200的升级版，具有相同的基本结构。让它与众不同的是它使用稳定的静油压轴承作为车床的主轴。这进一步增加了它的刚性并提供了出色的抗震性能，以确保可以达到非常高的精度要求——优于0.5µm。

ATS-C 循环时间短的数控定心车床
ATS-C内置水平设置，具有完整的CNC数控功能，可以将机器快速集成到现有的生产流程中。 优化了小型安装透镜的循环时间 自由形式设计加工 直观的机器操作能够快速轻松地实现从设计到工件加工的过程
