高精度中心测试、校准、胶合系统
OptiCentric® 中心偏差测量系统
OptiCentric®系列产品代表了单镜片、透镜组中心偏差测量,以及手动、自动胶合的行业标准。OptiCentric®凭借高定心精度和集成操作,在现代光学生产中起到了很重要的作用。OptiCentric®的系统可用于各种不同的应用和样品,无论样品的直径大小,还是在可见光或是红外光谱范围内工作,抑或是胶合、测量,都可以用OptiCentric®系统实现良好的合成。
产品特点
01 ▏精确
OptiCentric®可以实现0.1µm的测量精度,用于测量和生产高性能的光学元件。MultiLens软件还可以对复杂的透镜组进行质量检查。
02 ▏灵活
OptiCentric®可以在紫外、可见光和红外以及球面、非球面和柱面镜以及直径范围从0.5mm到800mm的透镜组中适应样品和测量情况。
03 ▏先进
在生产中可以手动或自动进行校准、胶合透镜元件。镜头边缘-由于有专利的OptiCentric®软件SmartAlign模块,镜头的光轴可以用作校准参考。
产品概述
样品的大小,特别是直径和重量对测量装置的组成有很大的影响。通常根据这些标准选择基本装置。每个基本装置的功能可以进一步升级(扩展产品)。
为了可以测量不同尺寸的样品,测量头安装在可调节高度的导轨上。
电子自准直仪测量头的测量点可以通过电动围栏灵活而精确地移动到样品的测量位置。比如透镜组的测量和校准,整个测量过程可以完全自动化。
|
OptiCentric® 101 中心偏差测量达到了一个新的水平
OptiCentric® 101的结构更稳定,将测量速度提高了4倍,同时提高了测量精度,使测量过程更加高效。
|
|

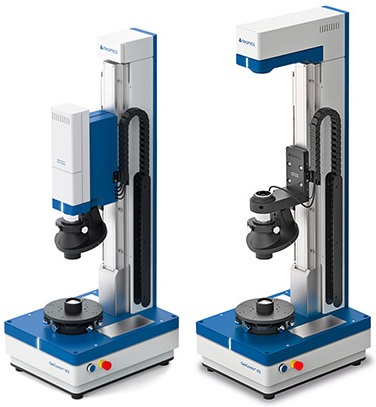

OptiCentric® 101有两种配置:
电子自准直仪固定在导轨上。在测量期间,这种设置可以减少载物台旋转导致的测量误差,并有助于获得高精度的方位角。电子自准直仪还可以进行线性中心偏差测量。
电子自准直仪在导轨上移动是一种比较传统的配置,这种配置很大程度地减少了渐晕的影响。 |
|
OptiCentric® 300 大尺寸样品的中心偏差测量 OptiCentric® 300可用于测量和校准直径高达400mm的镜片。
|
