CamTest
完整的相机模块性能测试
多样化
全面
智能
产品

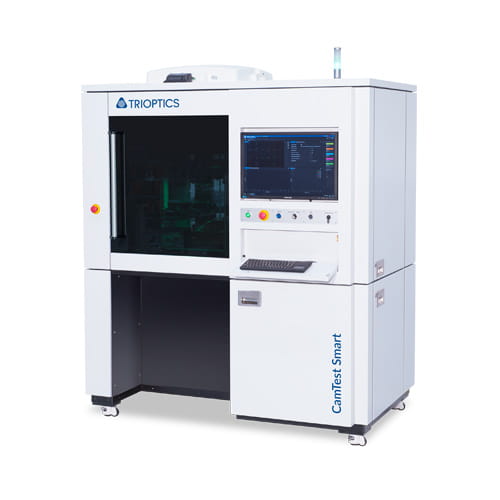

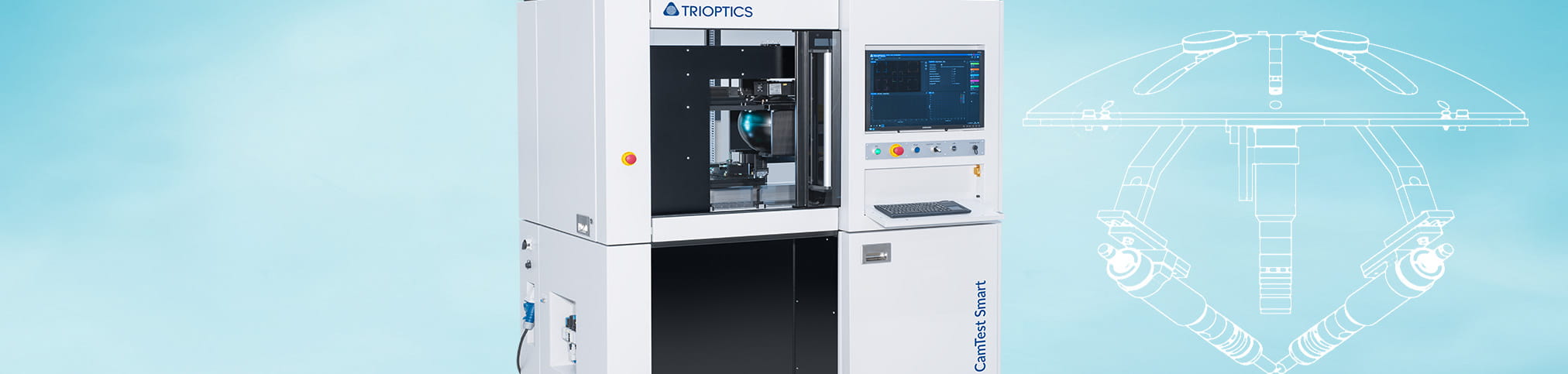

CamTest Smart
应用最广泛的测量系统
CamTest Smart 是一款终检测试系统，可对相机模块进行全面测试。通过集成在同一台设备中的聚焦准直仪、测试图表和积分球，可以进行终检测试。
- 使用同一个系统测试相机模块的所有基本成像质量特性
- 可用于不同相机类型的灵活性
- 灵活进行中小批量生产和研发
- 全自动流程
测量参数
- MTF，LSF，SFR，ESF
- 图像平面倾斜，散焦，DOF
- 视轴偏移，轴摆
- 光学中心
- 失真，EFL
- 缺陷像素，颗粒，FPN
- OECF，动态范围，白平衡，SNR
- 相对照度
- 显色性，串扰
- 光谱响应

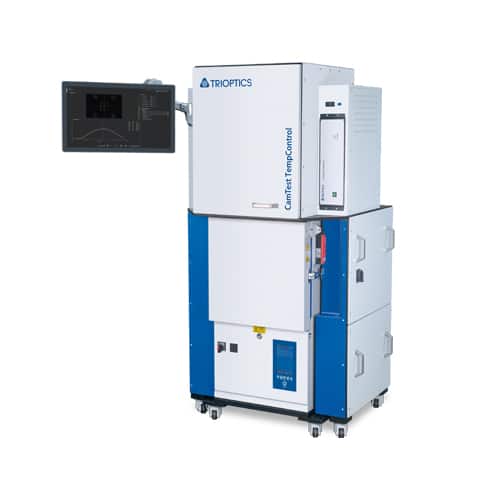

CamTest TempControl
相机模块温度测试
CamTest TempControl 可确定光学传感器系统在温度影响下的成像质量。该仪器可在人工气候室中模拟实际温度条件。
- 在 -40 °C 至 +120 °C 的温度范围内进行高精度测量
- 可按需配置的自动化测量程序
- 全面分析相机行为，以确定产品优化。
更多信息
- 不同温度下的测量数据（例如焦点位置或图像平面倾斜度）及其对成像质量的影响存储在数据库中。
- 高度灵活：不同的传感器格式（如 1:1、4:3、16:9 等）、不同的光谱（可见光、近红外、长波红外）和可变的测量位置。
CamTest Focus
确定最佳焦平面
准直仪将目标投射到样品上。使用可调焦准直器，可以生成从1米到无限远的任何物距。这样就可以测量最佳焦平面的位置和倾斜度。
- 该设置提供 ±90° 的视场角
- 在同一个测量设置中，物距可以从有限到无限远进行变化
- 测量各种参数，例如：MTF，SFR，离焦MTF，图像平面倾斜，视轴偏移，滚动角

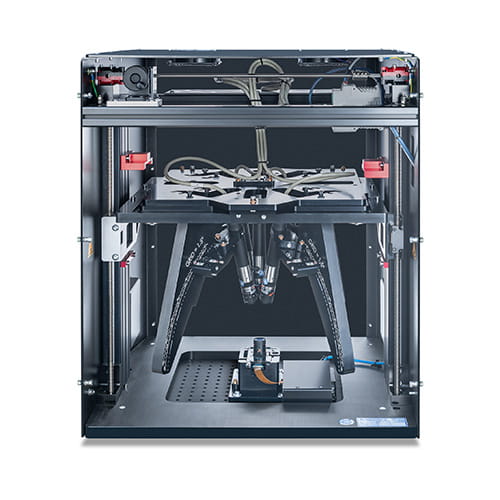

CamTest Focus OEM
机模组MTF测量方案
简单、易用、易于集成的相机测试装置，包括光学机械装置、行业领先的变焦光管和焦点测量软件，只需 2 秒即可检查相机的成像质量。
- 高扫描速度可缩短周期
- 行业领先的变焦光管可实现出色的精度
- ProCam® 聚焦测量软件带有高精度成像质量评估算法，可进行实时分析
更多信息
- 易于集成到客户现有的生产线中，操作简便
- 灵活性高，可根据相机系统和 FOV 轻松调整准直仪
- 标准 TCP/IP 接口，数据采集和控制更快

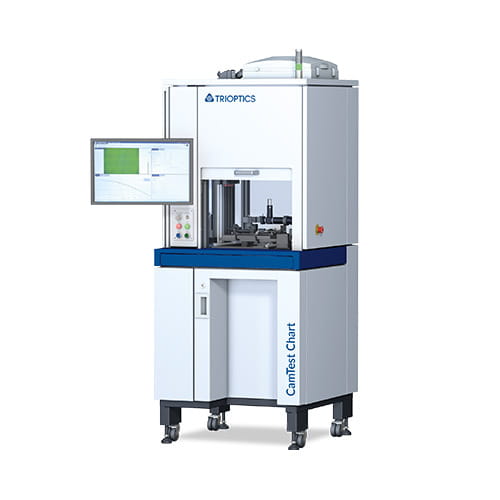

CamTest Chart
轻松测量失真
CamTest Chart 系统将测试目标从有限或无限远物距投射到被测相机模块上。无限远测试设置使用一种专门设计的中继镜头。通过一种合适的光学结构，还可以对光学系统高度失真的相机进行校准。
- 测量：相机镜头几何失真 (LGD) 、电视机失真、相机视轴和光学中心、相机 EFL 和 FOV
- 从失真度测量中获得失真系数（Seidel 系数），用于校准被测相机模块
- 尤其适用于 ADAS（高级驾驶辅助系统）
- 中继镜头可升级

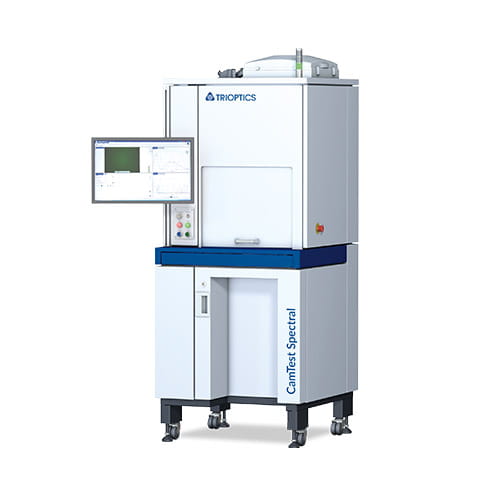

CamTest Spectral
确定传感器参数
CamTest Spectral 带有一个有限物距的积分球。积分球用作光源以获得测量所需的漫射光。
- 可测量具有高达 160° 视场角的相机模块
- 球体可达到 95% 以上的光照均匀度
- 该设置特别适合测量缺陷像素、FPN、显色性、OECF、相对照度和动态范围等参数
CamTest MTF
一次性 MTF 测量
为了测试物距较大的相机模块，适合使用预设为无限或有限物距的固定准直仪的结构。在这种情况下，视场取决于实际物距。
- 通过这种设置，可以快速轻松地确定 MTF
- 此外，还可以测量线扩展函数、SFR 和 ESF
- 此方法特别适合用于大批量相机生产中的最终质量检查

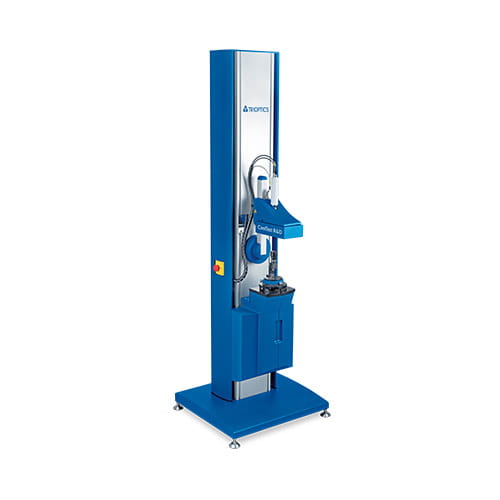

CamTest R&D
高精度成像质量测试
CamTest R&D 是一款高精度测量设备，用于测试相机模组的各种成像质量参数。计算机控制的测试目标距离可以使用调焦光管从有限距离到无限远自由选择。
- 适用于各种波长范围（VIS可见光、NIR近红外和LWIR长波红外）
- 可用于多种类型的相机模块
- 是研发环境中综合测量任务的理想解决方案
- 高达 ±110° 的宽离轴角度范围
更多信息
视频

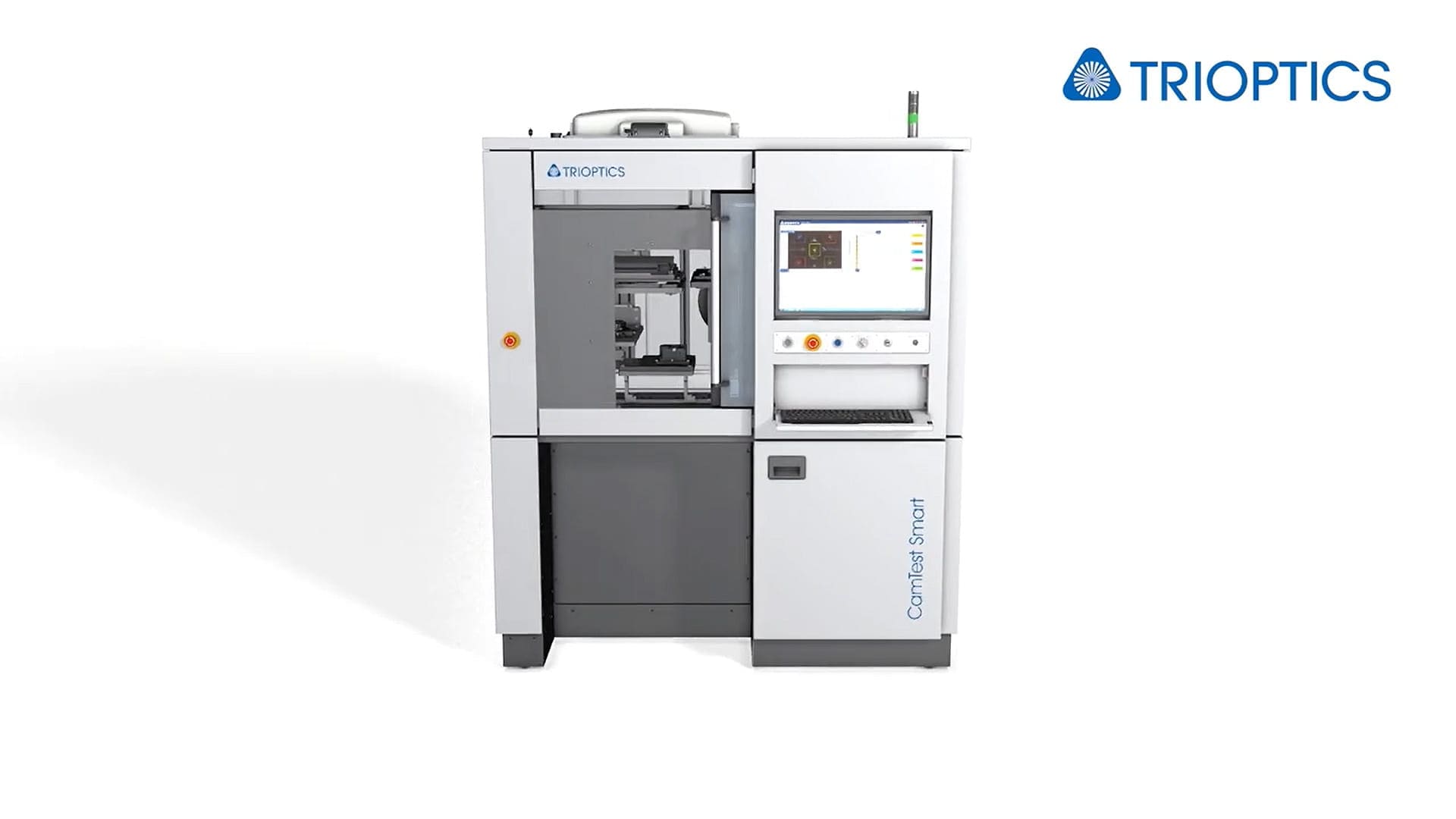

CamTest Smart
在同一个紧凑的系统中对相机模块进行100%测试
TRIOPTICS在一个紧凑的系统中，为相机模块的所有基本成像质量特性提供100 %的测试技术。该技术将所有测试参数集成到同一个设备中。因此，除了常见的光学和光机测试参数，如MTF、SFR、离焦、图像平面倾斜和旋转、畸变外，该系统还涵盖了其他的传感器测试参数，包括OECF、动态范围、白平衡、相对照度、光谱响应等。CamTest Smart 仪器的其他优势还包括：占地面积小，针对不同的产品具有灵活性，适合灵活的中小量生产和研发，转换时间快。
软件

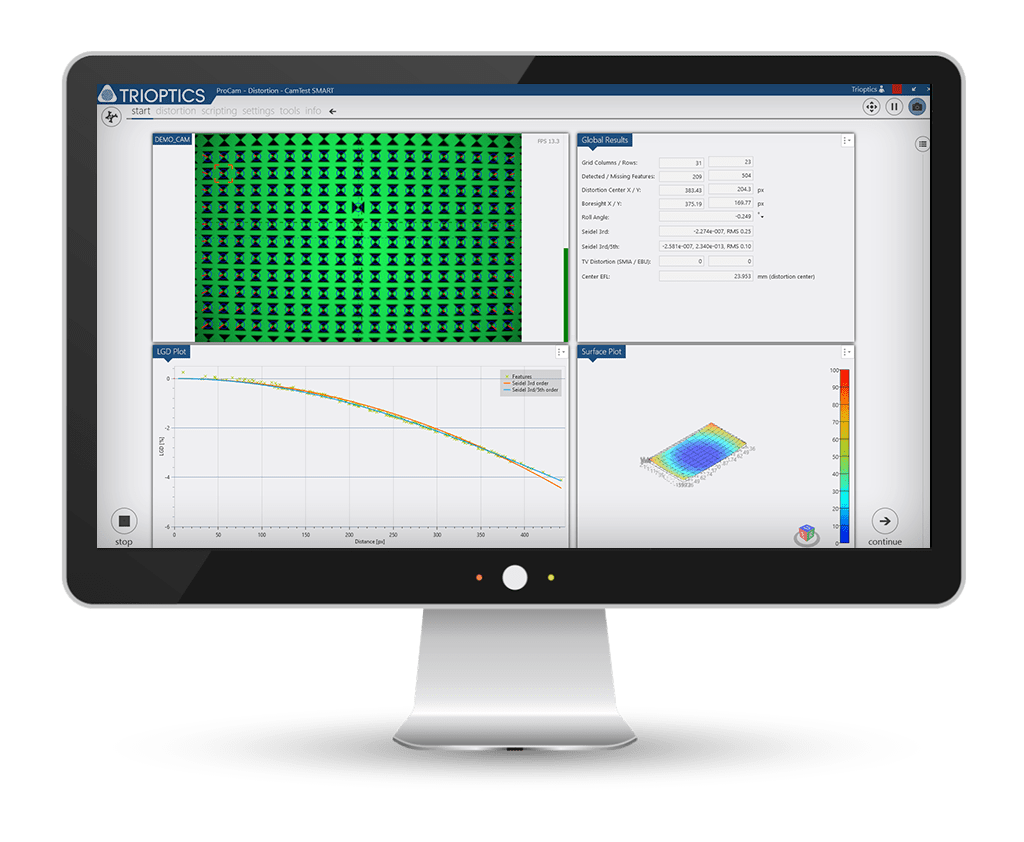

CamTest 软件
软件特别易于使用。自动引导用户完成测量过程。值输出时可以显示为通过/失败。直接通过软件生成测量证书，以确保完全可追溯性。CamTest 软件支持以下测量参数及其分析方法：
- 成像质量特征 (MTF)
- 光力学特性：传感器位置（倾斜、旋转、散焦）
- 其他光学参数：失真、相对照度、焦距
- 色彩特性：色差
- 镜头光反射
升级

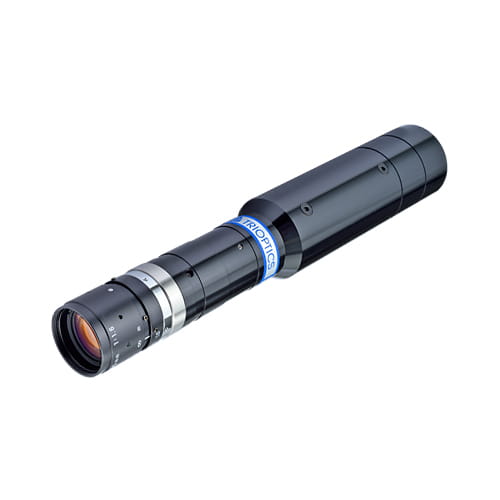

CamTest ColMot 2.0
用于电子相机模块性能测试的光学目标投影仪
CamTest ColMot 系统是行业领先的光学目标投影仪系列，为电子相机模块或物镜的性能测试提供虚拟测试目标。主要应用是测试相机成像质量、镜头定心和对焦精度。
- 紧凑型设计，可覆盖多视场角 (FOV)
- 适用于超宽视场角相机的无限共轭测试
- 用于测量 MTF/ SFR、离焦 MTF/ SFR、图像平面倾斜、相机视轴、焦点设置和滚动角
- 高速和高定位重复性
更多信息
CamTest ColMot 系列具有工业级别的特有坚固性和可靠性。另一个重要特点是对目标位置和亮度等级的闭环控制。提供各种 LED 光源、目标模式以及软件开发套件 (SDK) 和驱动程序。准确的出厂校准是 CamTest ColMot 系列的另一大优势。
产品组合包括以下有效焦距 (EFL) ：16 mm、25 mm、35 mm、50 mm、75 mm、100 mm 和 150 mm。

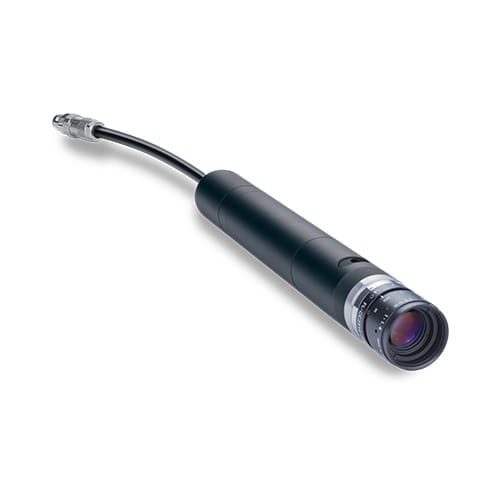

CamTest ColMot 6.0
用于高速相机测试的光学目标投影仪
CamTest ColMot 6.0 具有产品使用寿命长、测量速度快、周期时间短等特点。它非常易于使用，集成了循环计数器、温度传感器和准直仪特定数据的内部数据存储，提高了可维护性。
- 产品使用寿命长
- 最紧凑的设计，可覆盖密集视场角 (FOV)
- 速度极高，测量快速，周期短
- 高定位重复性，高准确性
更多信息
CamTest ColMot 系列具有工业级别的特有坚固性和可靠性。另一个重要特点是对目标位置和亮度等级的闭环控制。提供各种 LED 光源、目标模式以及软件开发套件 (SDK) 和驱动程序。准确的出厂校准是 CamTest ColMot 系列的另一大优势。
产品组合包括以下有效焦距 (EFL) ：16 mm、25 mm、35 mm、50 mm、75 mm、100 mm 和 150 mm。
CamTest ColMot 6.0 特别适用于以最高生产力水平配备全自动生产和测试设施。

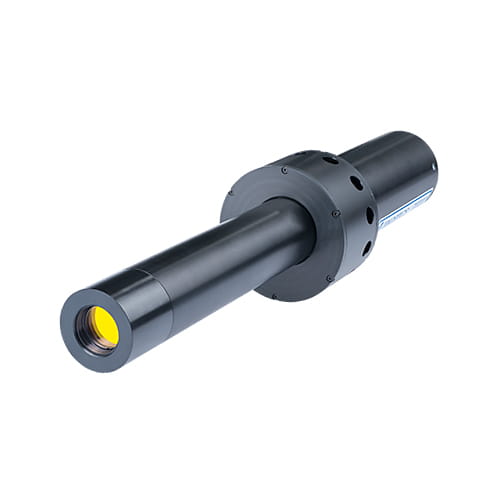

CamTest LWIR
用于生产热像仪的长波红外准直仪
使用首款 CamTest LWIR 准直仪可自动化批量生产热像仪。适用军事以及建筑物、工厂或人员监控中使用的热成像系统、热成像仪或红外相机制造商。
- 使用红外技术的 LWIR 准直仪使隐藏的事物变得可见
- 波长范围：7 -12 μm
- 有效焦距 (EFL) ：50 mm、200 mm 或 500 mm
- 5 轴控制器负责管理和监控照明、快门和风扇
