ImageMaster® VR/AR
用于虚拟现实和增强现实光学元件的测量系统
ImageMaster® 产品组提供多种测量仪器，用于确定镜头和光学系统的光学性能。TRIOPTICS 的 ImageMaster® AR/VR 系列是在虚拟现实和增强现实光学元件研发和批量生产中测量其是否符合质量要求的高精度快速测试系统。该测试系统可测量单个组件，如波导、镜头、投影仪以及完整的 VR/AR 模块。
独特性
ImageMaster® VR/AR 是全球独一无二的对 VR 和 AR 光学元件进行全面质量测量的设备。
广泛的测量参数
与 ImageMaster® 系列一样，还测量除 MTF 之外的与确定图像质量相关的许多其他参数。
可靠性
我们致力于为您提供值得信赖的测量仪器。您可以信赖仪器的测量准确性，我们的测量数据可溯源至国际标准。
产品

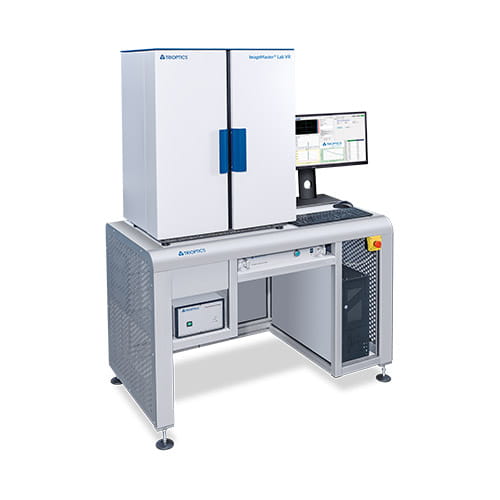

ImageMaster® Lab VR
用于测试 VR 镜头和镜头系统的测量设备
ImageMaster® Lab VR 专为测量虚拟现实镜头是否符合质量要求而开发。
- 可测量不同的瞳孔距离和大小
- 通过轴上和轴外测量可测试人眼的整个视场
- 眼动范围扫描
更多信息
- 高对比度可编程显示器用作光源和对象生成器
- 软件控制的 RGB 光源，用于测量不同的波长
- 可以集成客户显示器

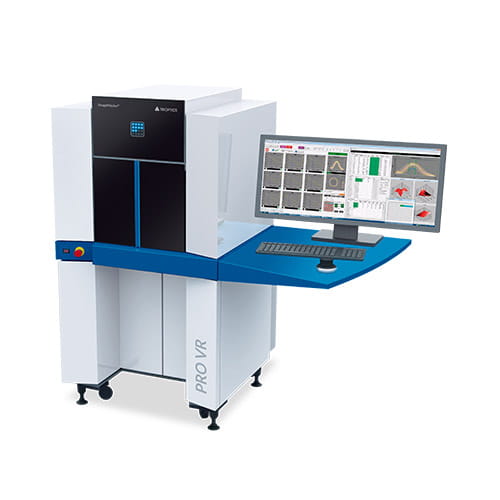

ImageMaster® PRO VR
用于在生产过程中测试 VR 镜头和 VR 模块的测量解决方案
ImageMaster® PRO VR 专为在生产环境中测量 VR 镜头和 VR 模块是否符合质量要求而开发。
- 每个样本测量时间 1.5 秒
- 可测量不同的瞳孔距离和大小
- 通过轴上和轴外测量可测试人眼的整个视场
更多信息
- 多达27个相机
- 光圈模拟特定的近眼显示要求
- 在高空间频率下准确进行轴上和轴外 MTF 测量
- 软件控制的 RGB 光源，用于测量不同的波长
- 最大视场角 170°（可选）
- 可用于洁净室

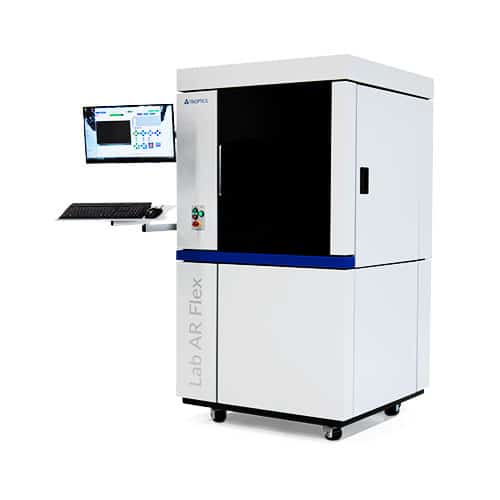

ImageMaster® Lab AR Flex
用于 AR 光学元件的多维测试解决方案
ImageMaster® Lab AR Flex 是一款用于透射和反射光波导、矫正眼镜、光机和完整近眼系统的测量解决方案。
- 测试 AR 组件、模块和整机
- 在高空间频率下进行准确的轴上和轴外 MTF 测量
- 最大测量频率为60 lp/°（ISO、可追溯性、光学标准）
更多信息
- 不同入射角下的眼动范围扫描
- 可调节瞳孔大小和适眼距，十分灵活地输入 X/Y 平面上的瞳孔位置，实现完整的眼动范围扫描
- 光源的波长范围和偏振度大
- 用于测量虚像距离 (VID) 和屈光度的电动光学系统
- 元数据，如零件号、操作员等 （可自由配置）
- 进行轴上和离轴测量时，望远镜探测器和目标生成器可独立移动，一次性宽视场角轴上测量（根据要求）
- 全电脑控制测量序列，自动化操作样本（根据要求）
- 精确测量图像质量参数，如 MTF、清晰度、均匀性、对比度、失真、效率、色彩和亮度（根据要求）

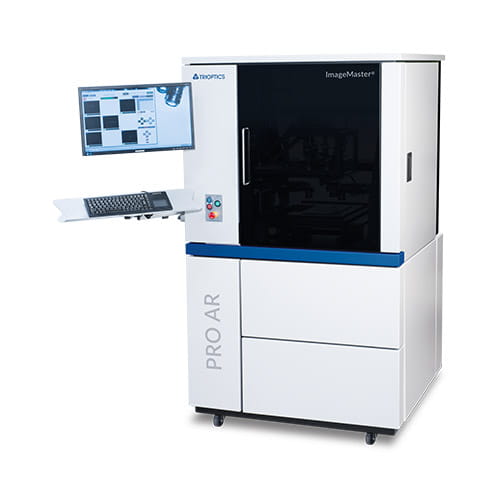

ImageMaster® PRO AR
在生产过程中快速测试波导的光学性能
TRIOPTICS 的 ImageMaster® PRO AR 是一种准确、快速的增强现实光学元件生产测试系统。ImageMaster® PRO AR 可测量单个组件，如波导、投影仪以及完整的 AR 模块。
- 平行测量多达27个准直器和望远镜
- 每个测量点 0.3 秒
- 通过自动托盘系统自动定位样本
更多信息
- 在不同的适眼距和不同的瞳孔大小条件下测量
- 出瞳扫描（眼动范围扫描）
- 可沿 x 和 y 方向移动的望远镜
- 有效的出瞳孔径扫描：视场角可自定义
- 软件控制的 RGB 光源，用于测量不同的波长
- 透射光波导
- 反射光波导
- 定制的样本处理托盘
- 带有运动型光学调整架的定制底座，可快速反复装载/卸载托盘
- AR 模块测试（根据要求）
- AR 投影仪测试（根据要求）

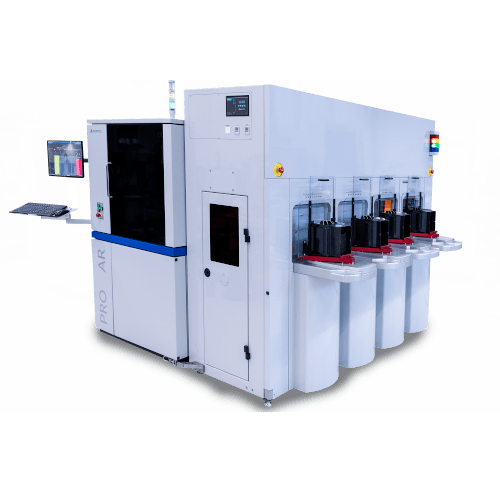

ImageMaster® PRO AR
通过晶圆处理器自动装载和卸载
ImageMaster® PRO AR 可选配晶圆处理器，实现生产中波导光学性能测试的全自动工作流程。通过自动化晶片装卸、软件控制的自动测量过程以及支持各种晶片载体，确保达到最佳性能和兼容性。主要测量参数包括对比度 (MTF) 、失真度、效率和色差。
- 高精度测量对比度 (MTF) 、整个视场角和眼动范围内的失真度和效率
- 整个眼动范围扫描，同时测量多个视场点，测量时间极短
- 设计用于透射光波导，可选支持反射光波导
- 用户可选择瞳孔大小、光波长和偏振度、适眼距
视频

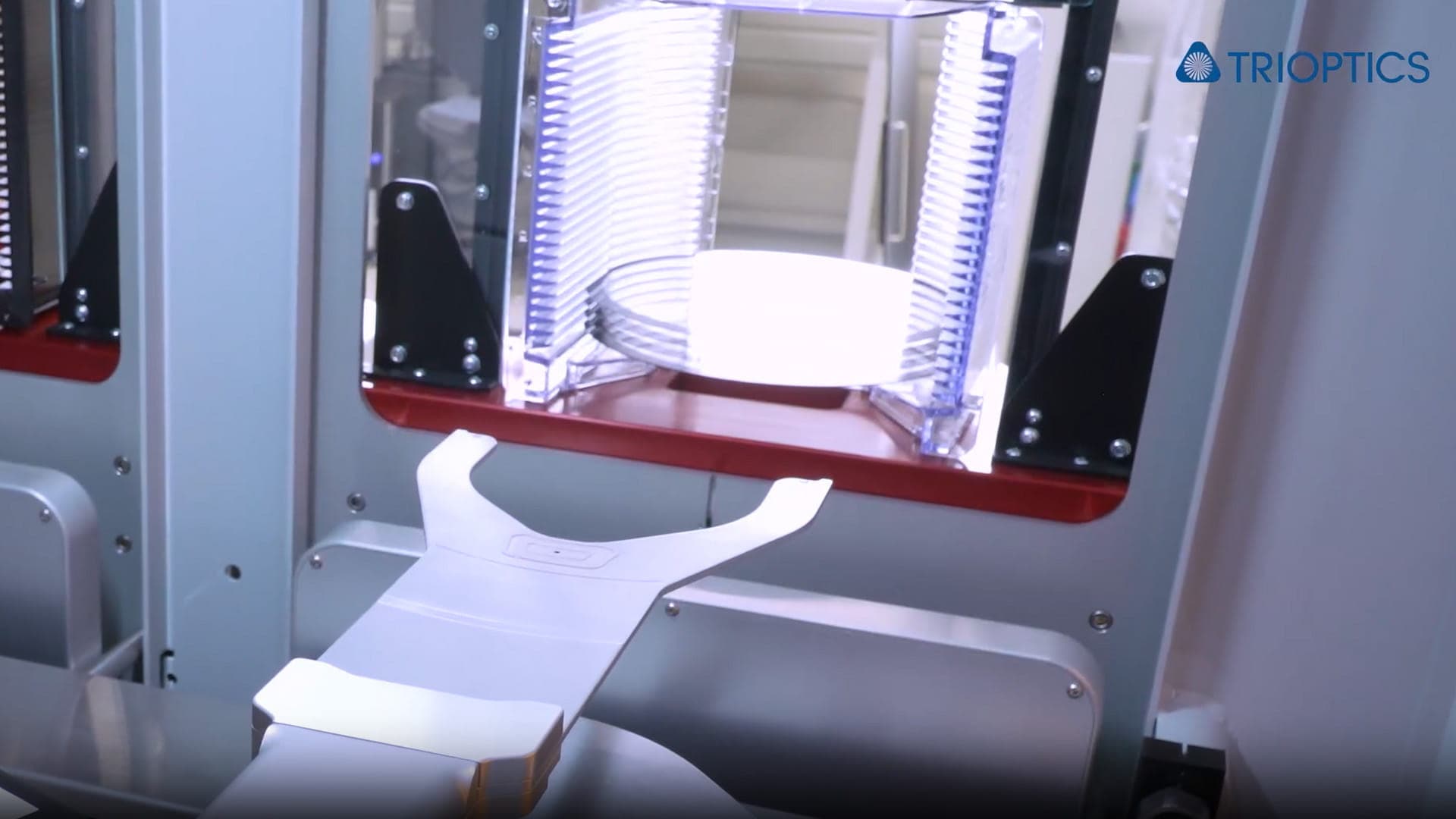

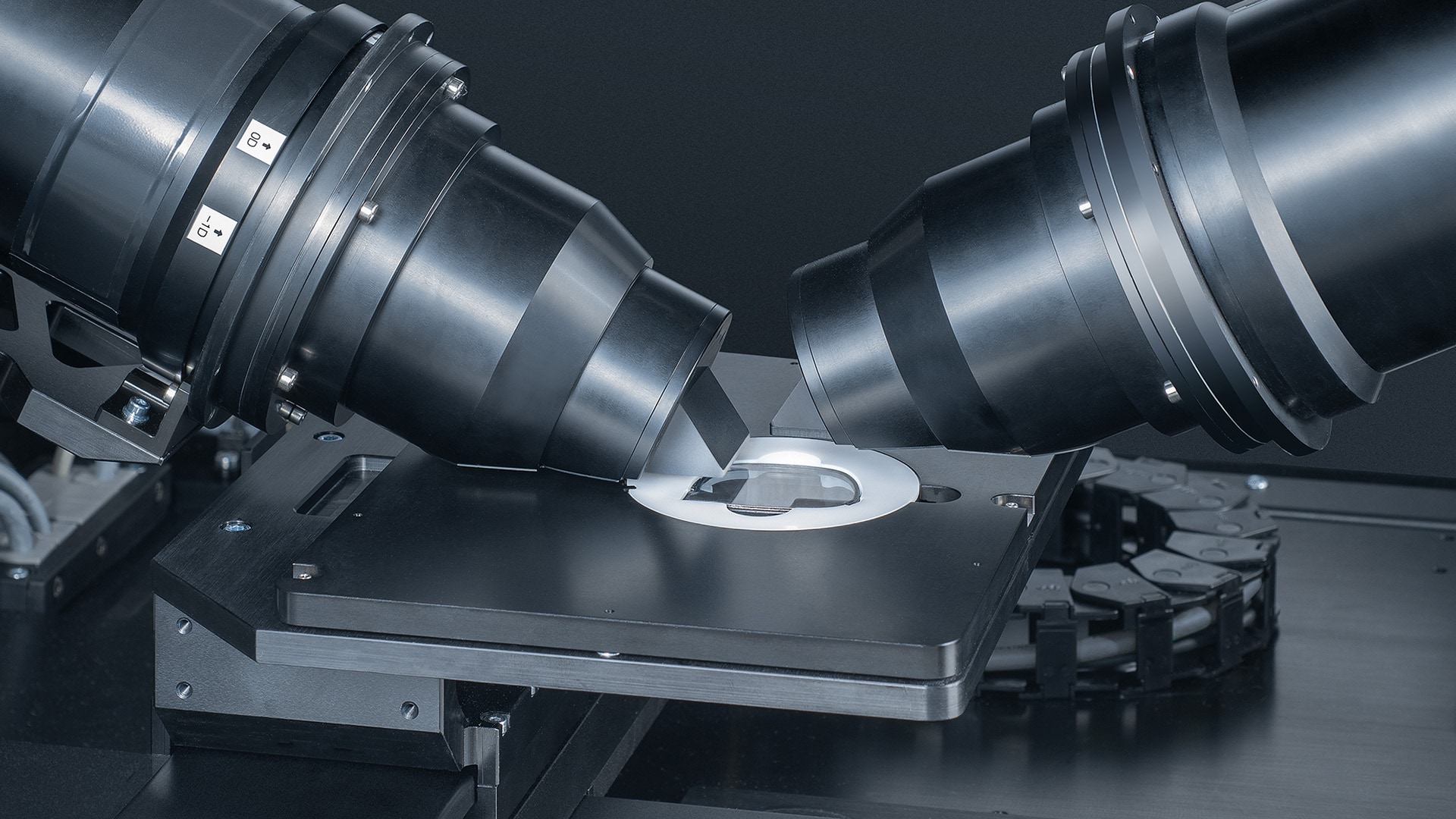

带晶圆处理器的 ImageMaster® PRO AR
获得在生产中进行波导光学性能高速测试的第一印象。晶圆处理器通过软件控制的自动测量过程进行自动装载和卸载。与 ImageMaster® PRO AR 高精度对比度测量 (MTF) 相结合，可测量整个视场角和眼动范围内的失真度和效率。
下载
软件

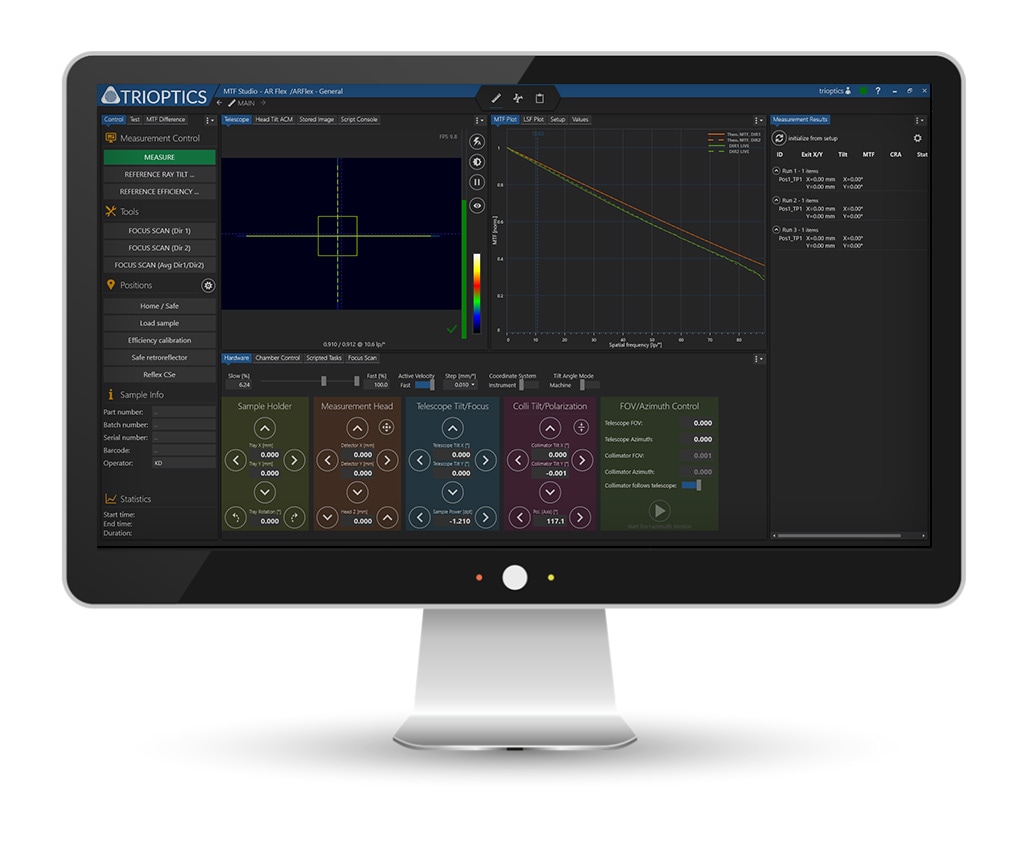

ImageMaster® Lab VR 和 Lab AR 的软件
- 用于客户特定编程和分析的脚本工具
- 可轻松定心样本的功能
- 直观的用户界面，节省时间的镜头测试程序
- 输出 HTML 格式证书，可导入到 MS Excel中
