Spherometer
快速高效的测量镜头曲率半径
TRIOPTICS 制造的球径仪在全球数百家光学元件公司和实验室中使用，用于精确测量凹面和凸面镜片的曲率半径。曲率半径通过接触测量镜片表面的弧矢高度来确定。Spherotronic 和 SpheroCompact® 进行的高精度曲率半径测量也可用于校准样板，这种方法成为了当今的行业标准。此外，我们的球径仪可确保长期高精度和自动化功能，这在实验室和生产环境中非常受欢迎。
高精度
中央编码器的高精度红宝石测量头在曲率半径测量中可达到 ±0.005% 的测量精度。
可追溯性
经过认证的测量环和精密光学平面可确保测量精度可溯源至国际标准。因此，这种复杂的技术被视为实验室和制造业的黄金标准。
多样性
可以根据具体需求调整对型号的选择以及各种直径测量环的相关选择。这种多样化系统覆盖了极广泛的测量范围。
产品

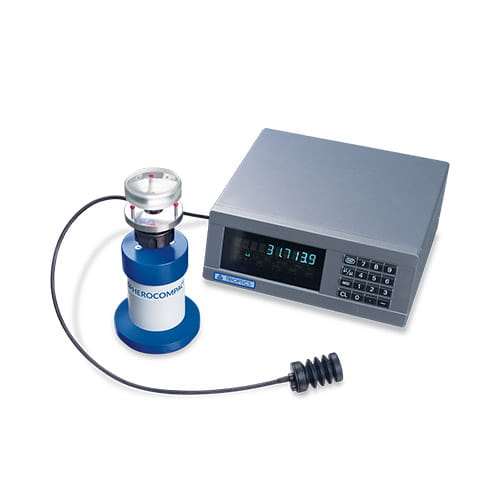

SpheroCompact®
生产中的曲率半径测量
SpheroCompact® 可在生产过程中进行曲率半径测量，精度高达 ±0.05%。
- 可用于多种用途，尤其适用于高曲率的凸面和凹面，因为可以测量最小 +2.5 mm 和 -4 mm 的半径
- SpheroCompact® 结构紧凑，可灵活使用
- 球径仪的价格和性能经过优化，适用于生产过程

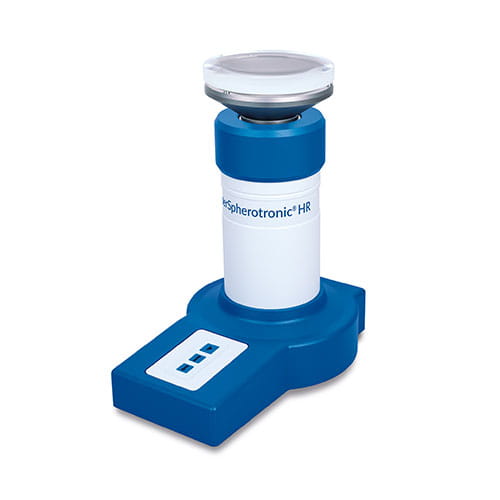

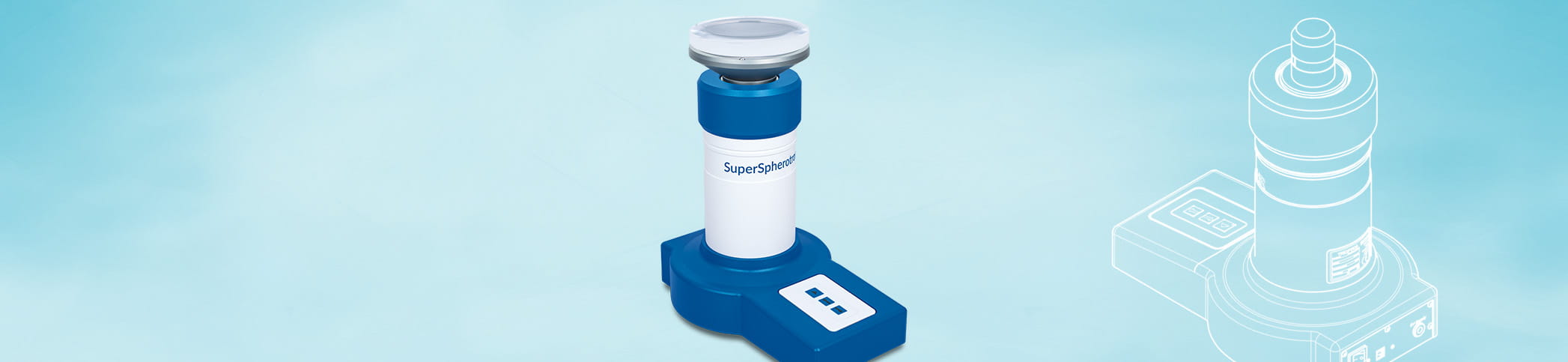

SuperSpherotronic® HR
精密且可复现
SuperSpherotronic® HR 提供高达 ±0.01% 的极高精度。
- 测量最大 +3 mm 和 -6 mm 的凸面和凹面半径
- 行程增加 60 mm，可以极高的精度测量大直径镜头的高弯曲表面
- 测量环使用碳化钨球环，高度耐受机械变形

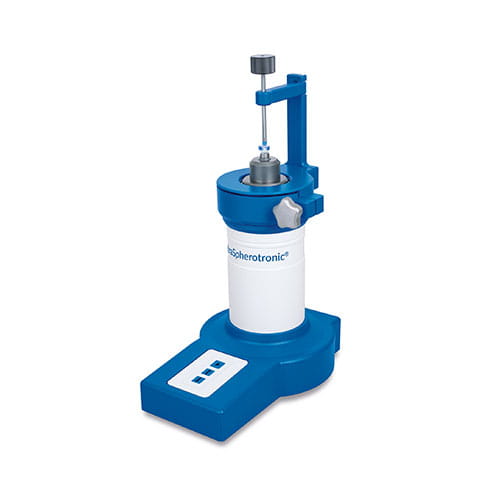

UltraSpherotronic®
极高精度
UltraSpherotronic® 精度高达 ±0.005%
- 测量最大 +3 mm 和 -6 mm 的凸面和凹面半径
- 行程增加 60 mm，可以极高的精度测量大直径镜头的高弯曲表面
- 测量环使用碳化钨球环，高度耐受机械变形
软件

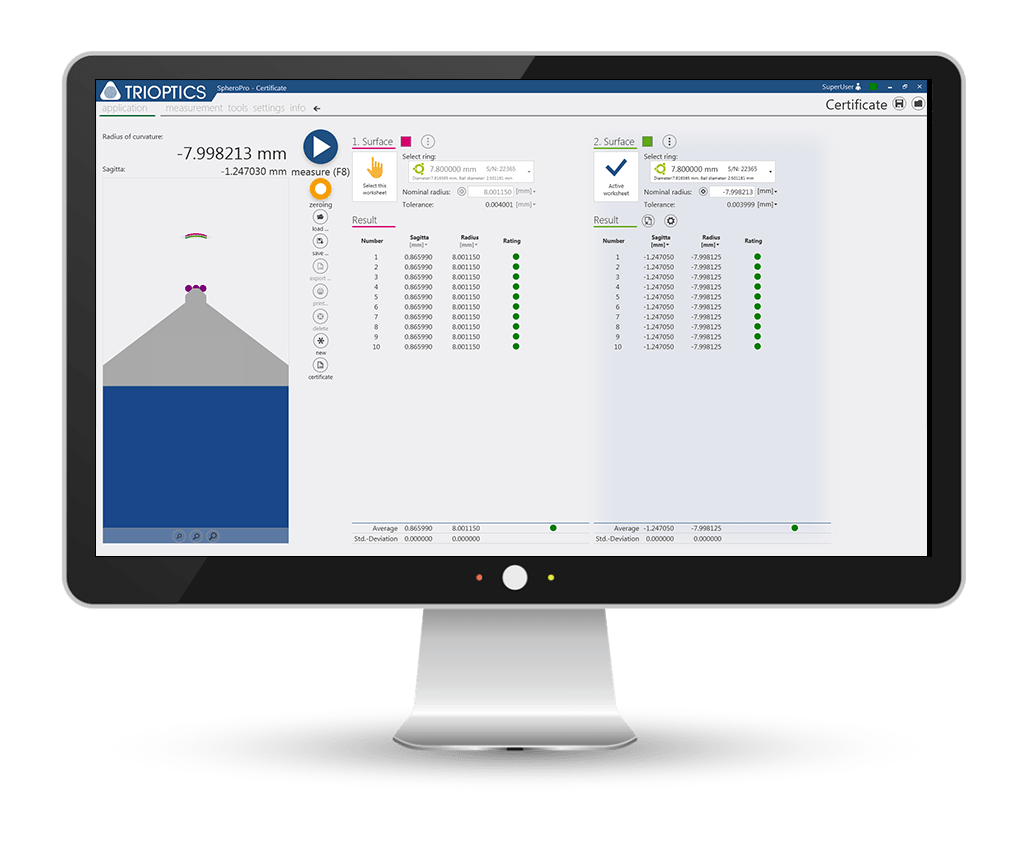

SpheroPRO
以用户为导向的软件 SpheroPRO 旨在完全满足实际应用的要求。通过直观的用户菜单，可以使用预配置的测量程序轻松、快速、正确无误地确定镜片的曲率半径。通过测得的（凹面或凸面）曲率半径的示意图可直接控制当前测试步骤。通过对数值进行持续统计分析来进行质量控制。
- 为各种应用预先配置了测量程序，操作非常容易，例如：测试管和单一表面测量
- 通过（凸面/凹面）曲率半径的示意图和当前测量次数可快速检查测试步骤和测量过程，确保测量可信度
- 通过对测量数据的统计分析，例如平均值、标准差和合格/不合格分析，进行持续质量控制
- 直观的存储和调用测量系列，确保质量控制
- 紧凑而全面的测量证书文档记录，可保存为电子版并打印出来
- 直观地存储模板（所选的测量环、名义半径、所选的公差）
- 测量环校准数据易于导入，需要时可为产品扩展或产品检查更新数据
- 为了减少一般维护要求和空间要求，软件还可用于触摸屏操作。这样就无需使用键盘和鼠标
下载
升级

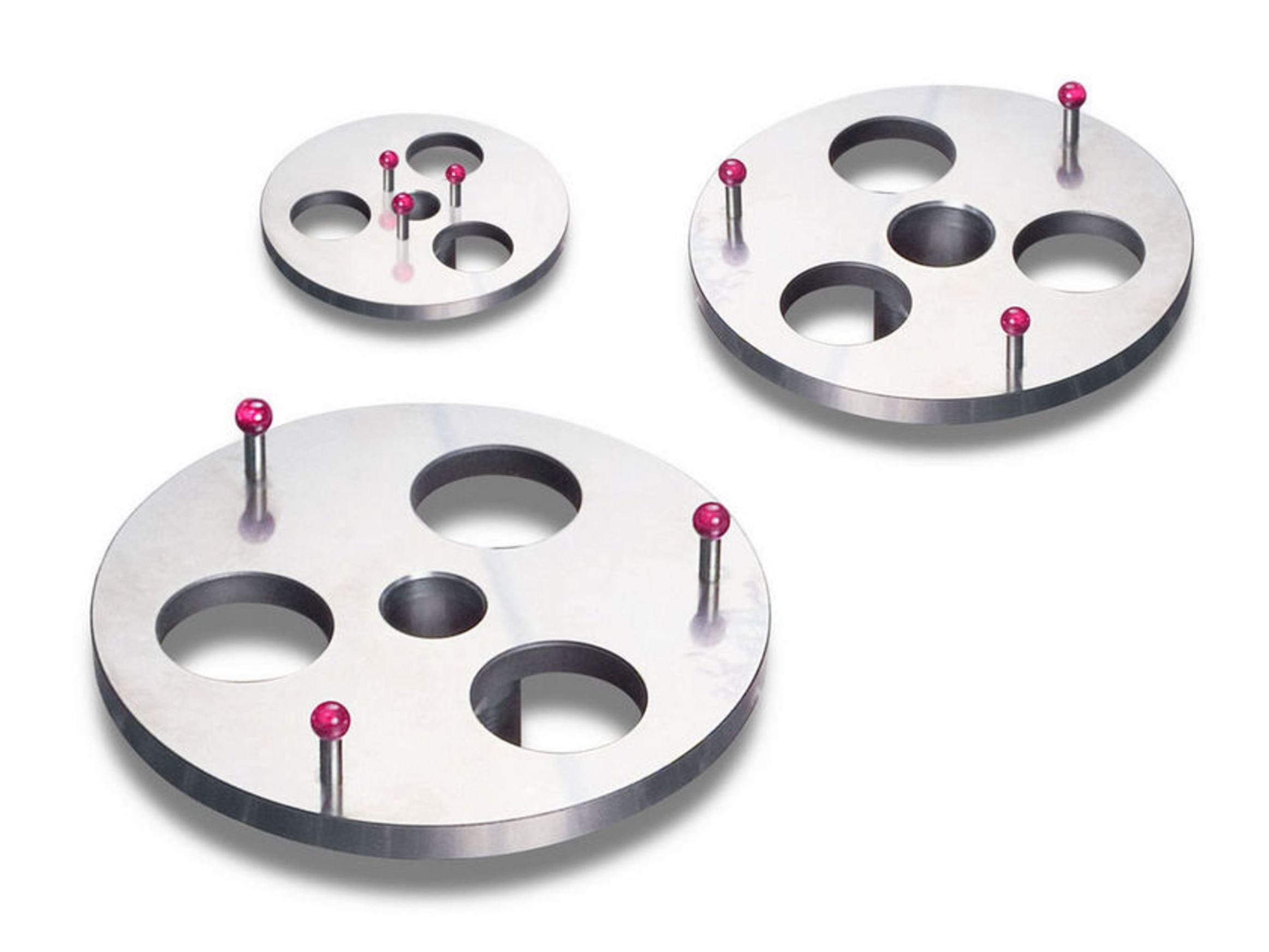

碳化钨材料的精密球环
(SpheroCompact®)
- 标准套件（直径）：12.5 mm, 25 mm, 50 mm, 75 mm, 100 mm, 125 mm
- 特殊尺寸（直径）：6 mm, 20 mm, 30 mm 38 mm, 40 mm, 150 mm, 225 mm
- 根据客户需求提供

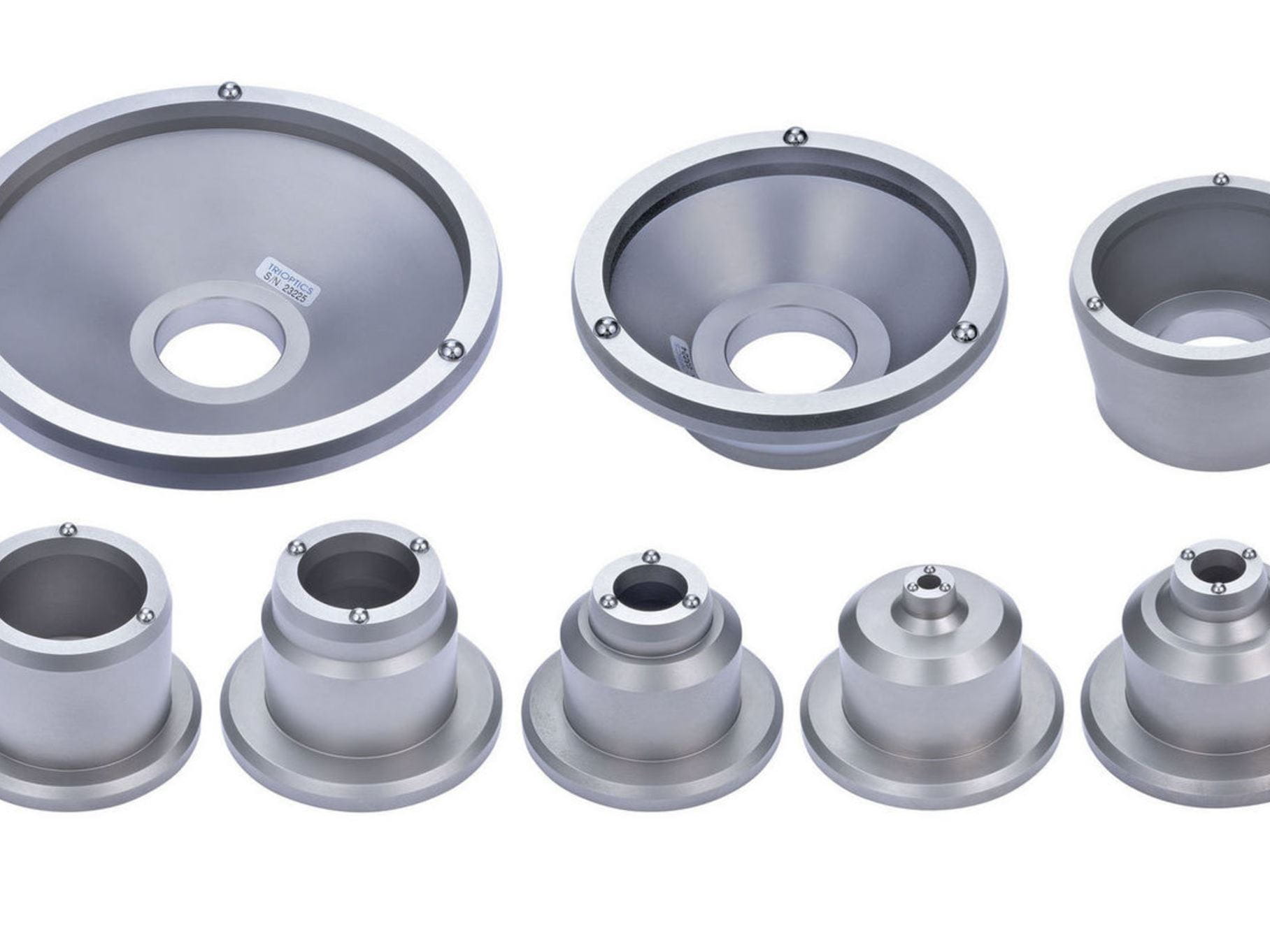

碳化钨材料的精密测量球环
(SuperSpherotronic®HR/UltraSpherotronic®)
- 标准套件（直径）：7.8 mm, 14 mm, 20 mm, 28 mm, 38 mm, 60 mm, 90 mm, 120 mm
- 特殊尺寸（直径）：12 mm, 14+3.5 mm, 20+1.8 mm, 28+1.2 mm, 48 mm, 75 mm, 150 mm, 225 mm
- 根据客户需求提供

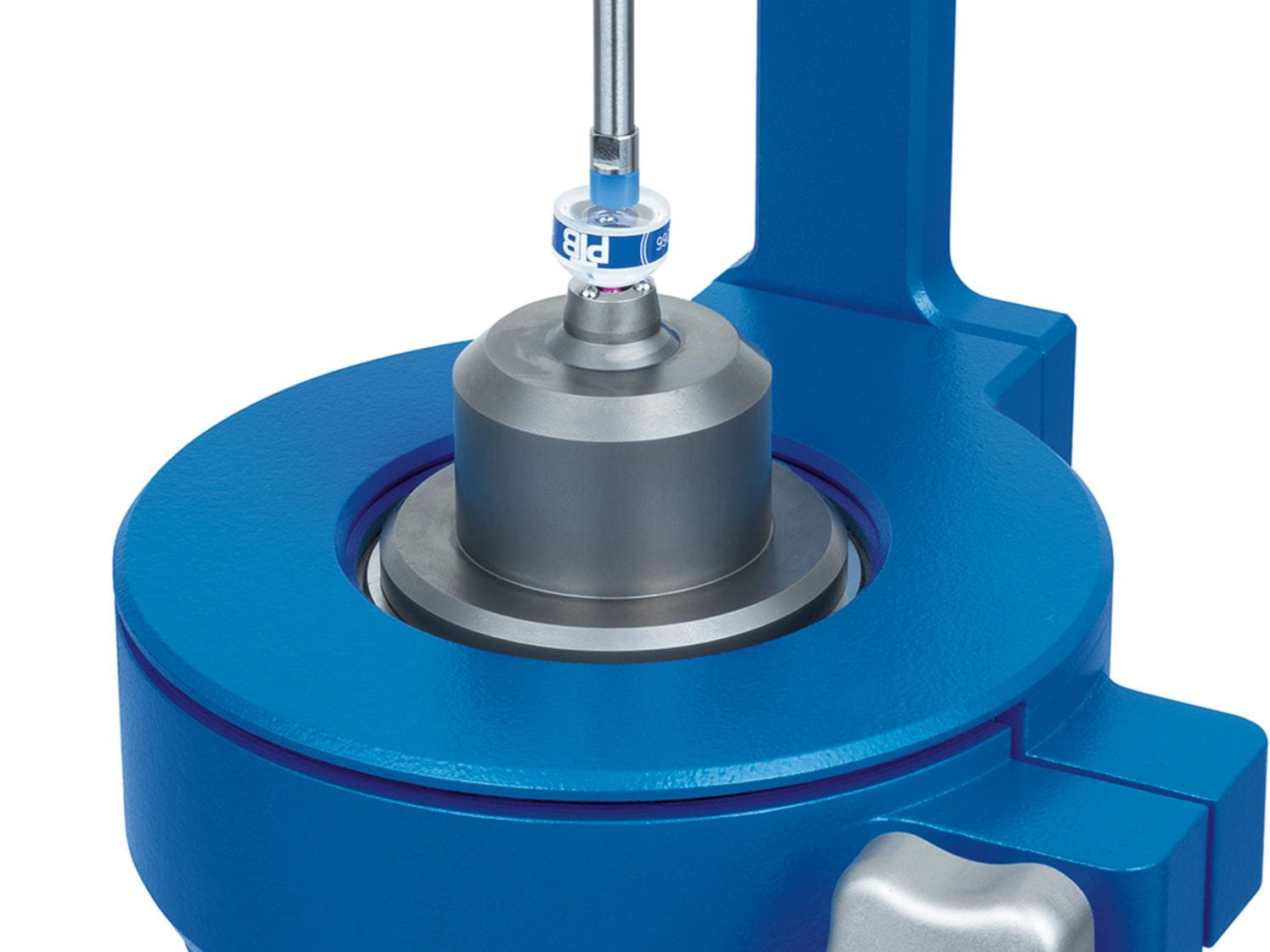

机械压力垫
- 样品与测量环之间保持恒定的固定接触压力
- 适用于净重较低的小型镜片

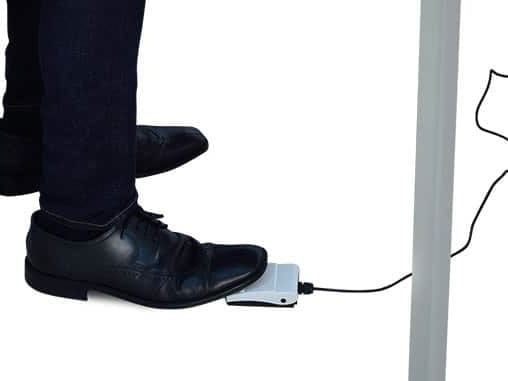

脚踏开关
- 启动测量过程
- 用于高效执行连续测量
