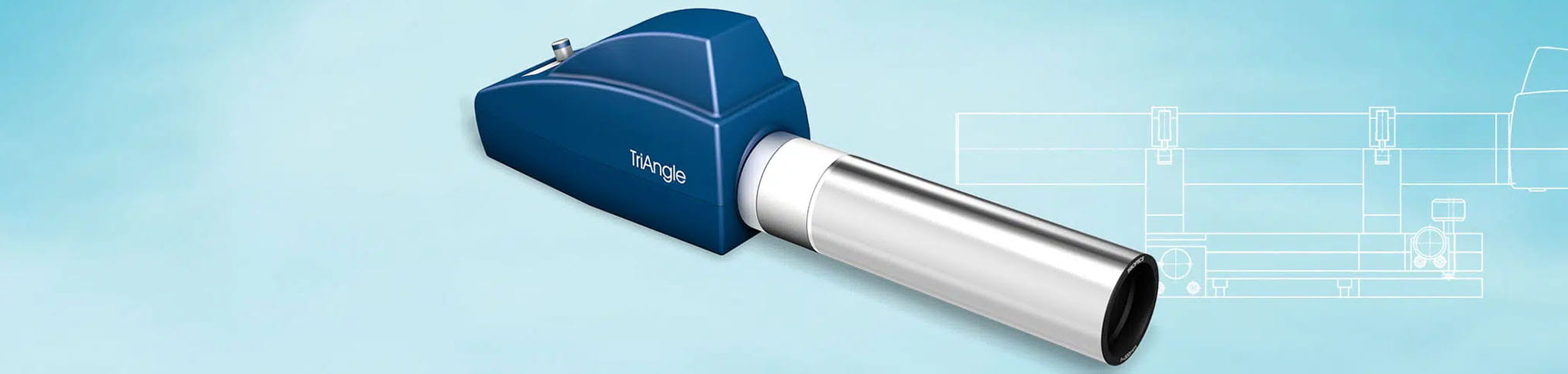

TriAngle

用于精确光学角度测量的电子自准直仪

TriAngle 电子自准直仪是非接触式光学测试工具，用于高精度测量镜面反射表面的角位移，对光学或机械部件进行准确的角对准。

TriAngle 自准直仪采用多功能模块化设计，可与各种物镜管镜、不同的传感器、分划板和光源配合使用。使用不同焦距和孔径的物镜管镜，可以轻松找到确保最佳角度分辨率和测量范围的测量解决方案。模块化设计、各种产品类型以及丰富的配件，使 TriAngle 自准直仪能够用于光学元件制造和机械工程中的各种角度测量应用。

极高的测量精度

以极高精度进行角位移测量。TriAngle 各型号可满足对角度分辨率和测量精度的最高要求。TriAngle UltraSpec 测量精度高达 0.05 弧秒。

广泛的应用范围

模块化设计，提供大量产品型号和配件，涵盖广泛的应用范围。包括对光学元件的角度测量以及机械工程市场的各种特定应用。

功能强大的软件

用户友好且功能强大的软件解决方案，用于各种角度测量任务。

产品

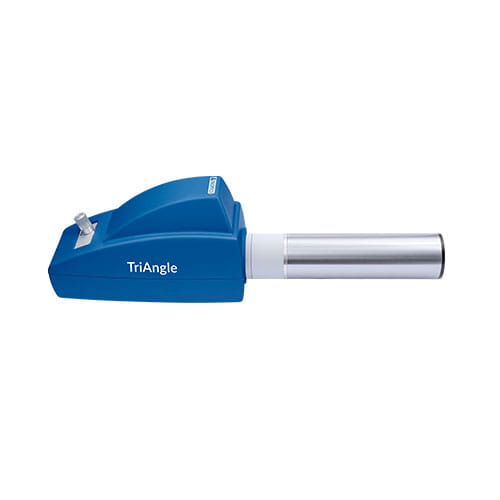

TriAngle

通用型电子自准直仪

TriAngle 电子自动准直仪是 TriAngle 系列中最通用的标准仪器。

可变的测量范围，精度介于 2.5 和 0.2 弧秒之间，具体取决于焦距
可提供焦距从100 mm 至 1000 mm 的不同物镜管镜
非常适合用于标准角度测量和准直目的

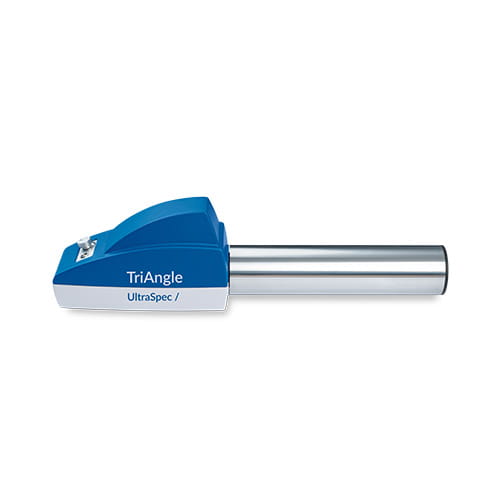

TriAngle UltraSpec

高精度电子自准直仪

TriAngle UltraSpec 是一款高精度角度测量系统，可满足对角度分辨率和准确性的最高要求，尤其是在实验室中。

提供 300 mm 和 500 mm 物镜焦距
可变的测量范围，精度高达 0.05 弧秒
机械和热学方面的优化设计

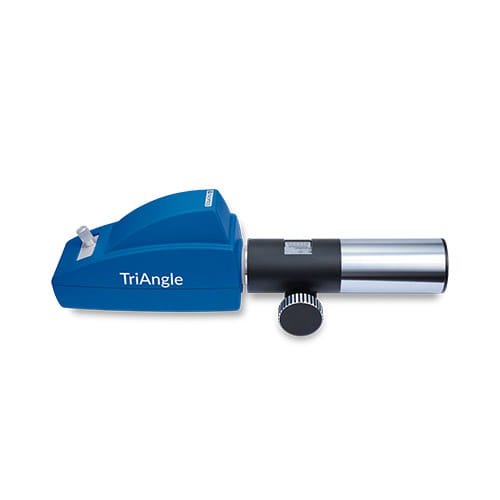

TriAngle Focus

可调焦电子自准直仪

TriAngle Focus 系列采用可调焦物镜管镜，特别适合测量略呈球面状的镜面表面。

非常适合非接触式光学半径测量
可提供焦距从100 mm 至 1000 mm 的不同物镜管镜
可变的测量范围，精度介于 2.5 和 0.2 弧秒之间，具体取决于焦距

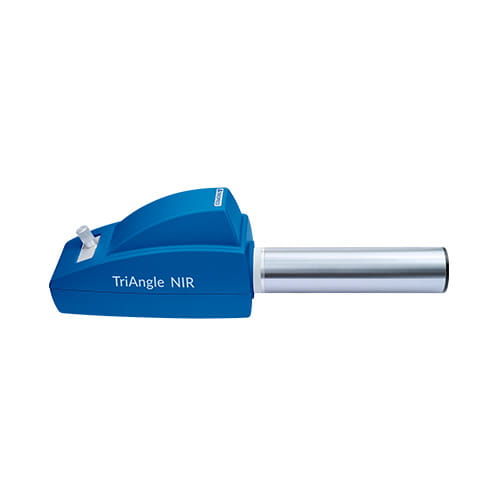

TriAngle NIR

用于近红外应用的电子自准直仪

TriAngle NIR 电子自准直仪通常用于需要以近红外设计波长进行测量的应用。

特别适合对仅反射近红外光的材料进行测量，例如夜视设备
与不同焦距的物镜管镜兼容
可变的测量范围，精度介于 2.5 和 0.2 弧秒之间，具体取决于焦距

TriAngle 激光

带激光光源的电子自准直仪

TriAngle 激光器是测量小型光学元件、低反射表面或长距离测量的理想选择。

激光光源取代 LED 发光分划板
焦距从100 mm 至1000 mm 不等的各种物镜管镜
可变的测量范围，精度介于 2.5 和 0.2 弧秒之间，具体取决于焦距

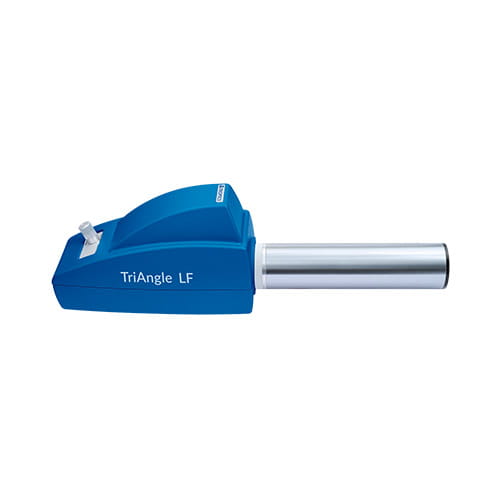

TriAngle Large Field

极大测量范围的电子自准直仪

TriAngle LF 自准直仪专为需要大测量范围的应用而设计，且丝毫不影响测量精度和分辨率。

测量范围的 80 % 内确保精度 ±3"
可提供100 mm 焦距
使用经过专门校准的大视场传感器以及经过优化的成像光学元件

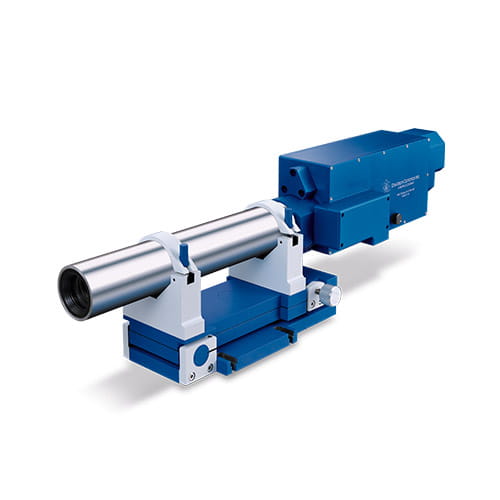

D-275

自动准直望远镜

D-275 自动自准直望远镜的调焦范围从 40 cm 至无限远，可准直并测量光轴上任意数量目标的位置和角度方向。

仅全自动望远镜，用于准直和/或测量光路和子组件中组件的五轴
由于光管的机械轴和仪器的光轴的平行度小于 1 弧秒，因此可使用千分表根据卡口、夹具、载物台和设置轻松调整仪器。
利用自准直特征可以建立与光轴垂直的反射面。D-275 自动准直望远镜可灵活准直最复杂的光学组件和光路。

TriAngle 产品搜索器

视频

使用 TriAngle 测量平面度

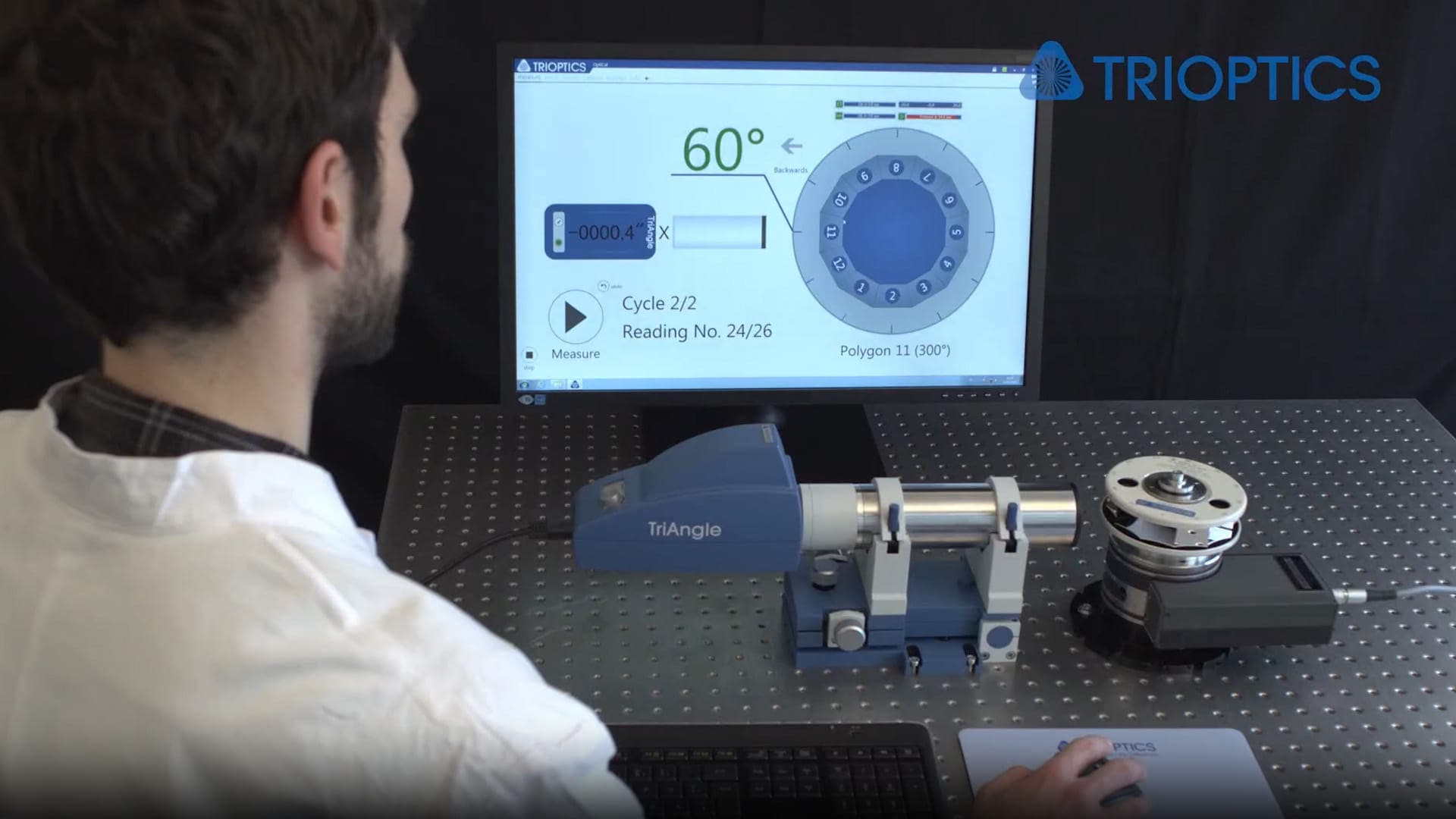

TriAngle-转台-校准

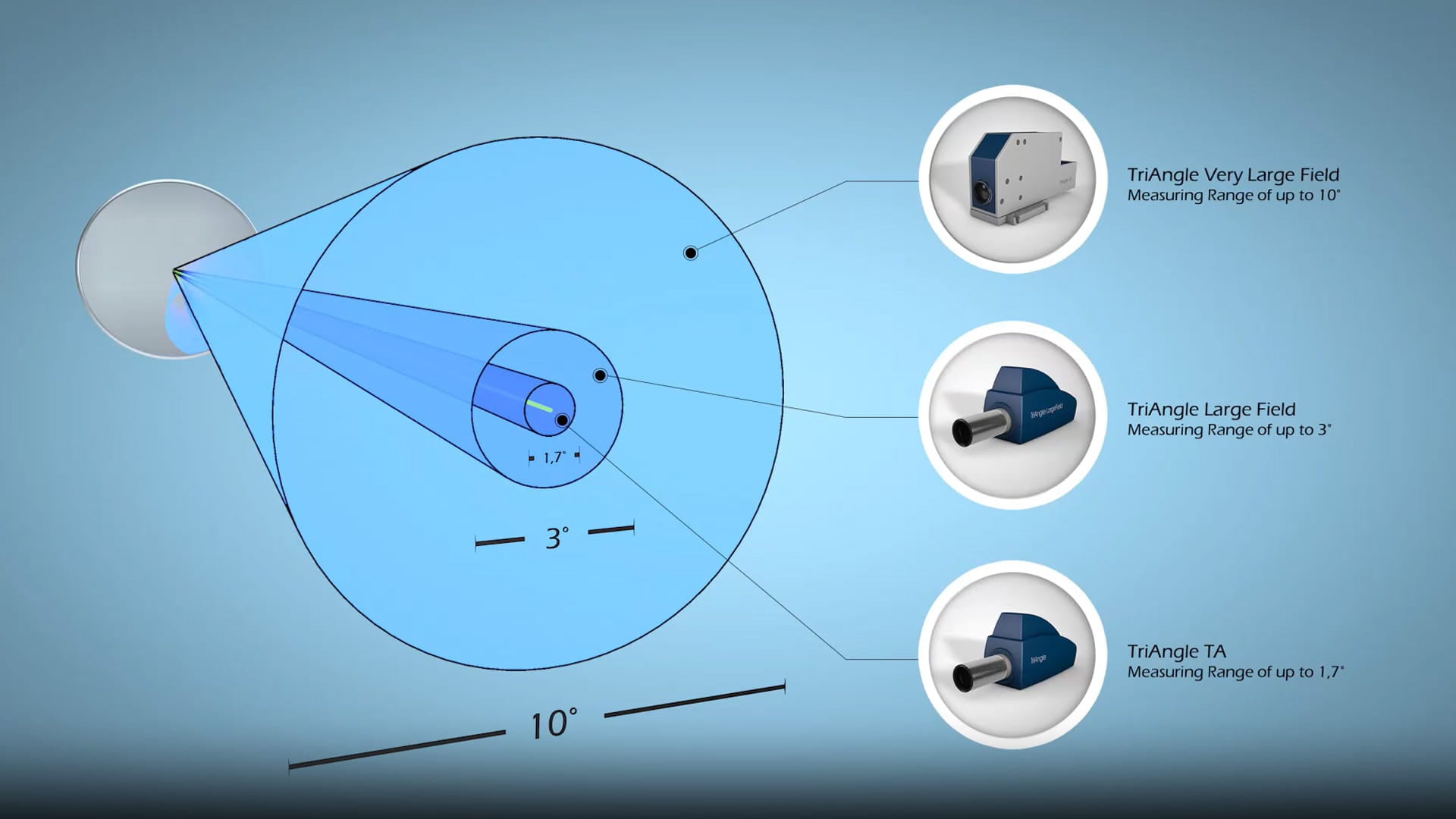

TriAngle Very Large Field

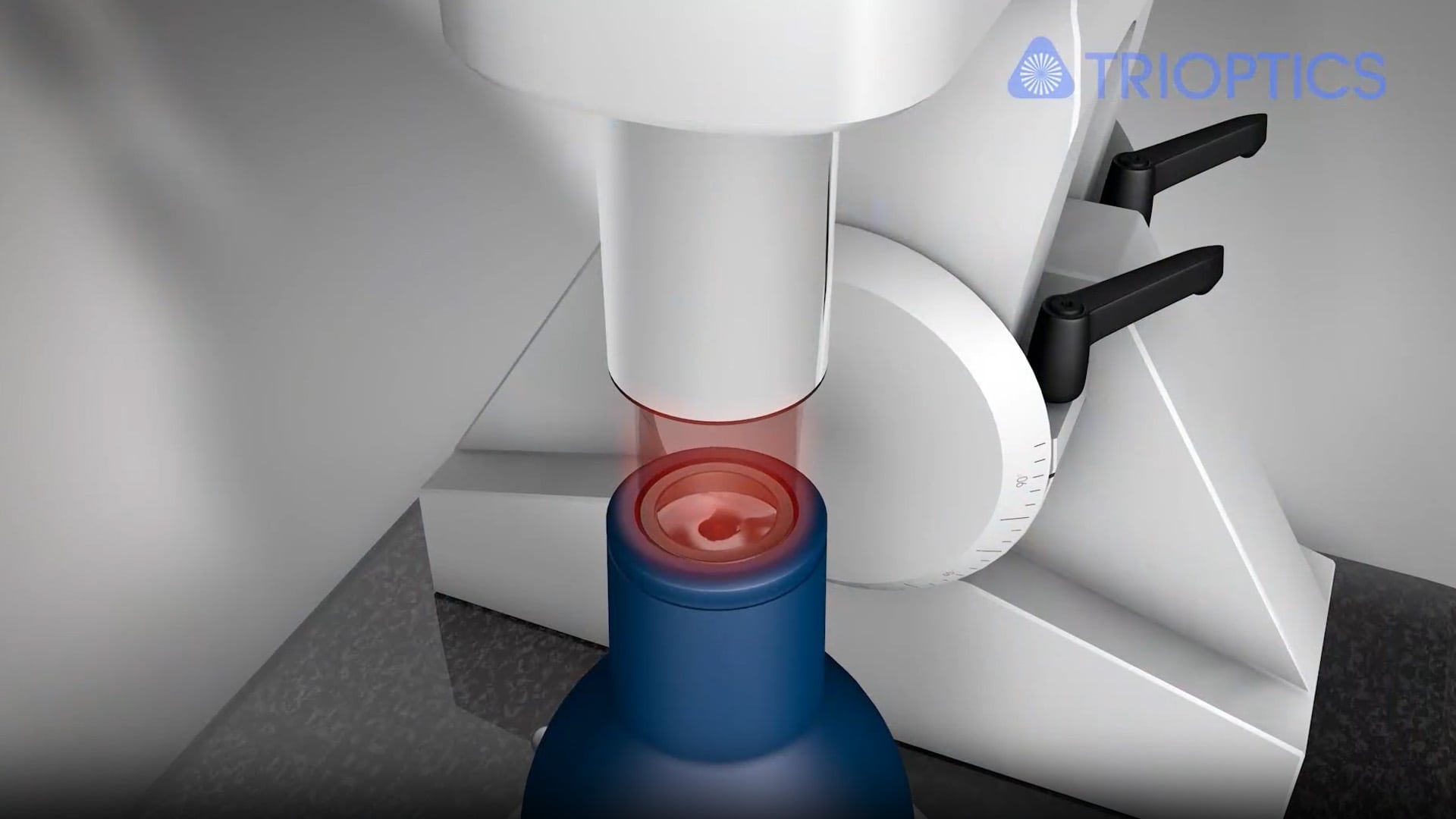

三角摆动测量

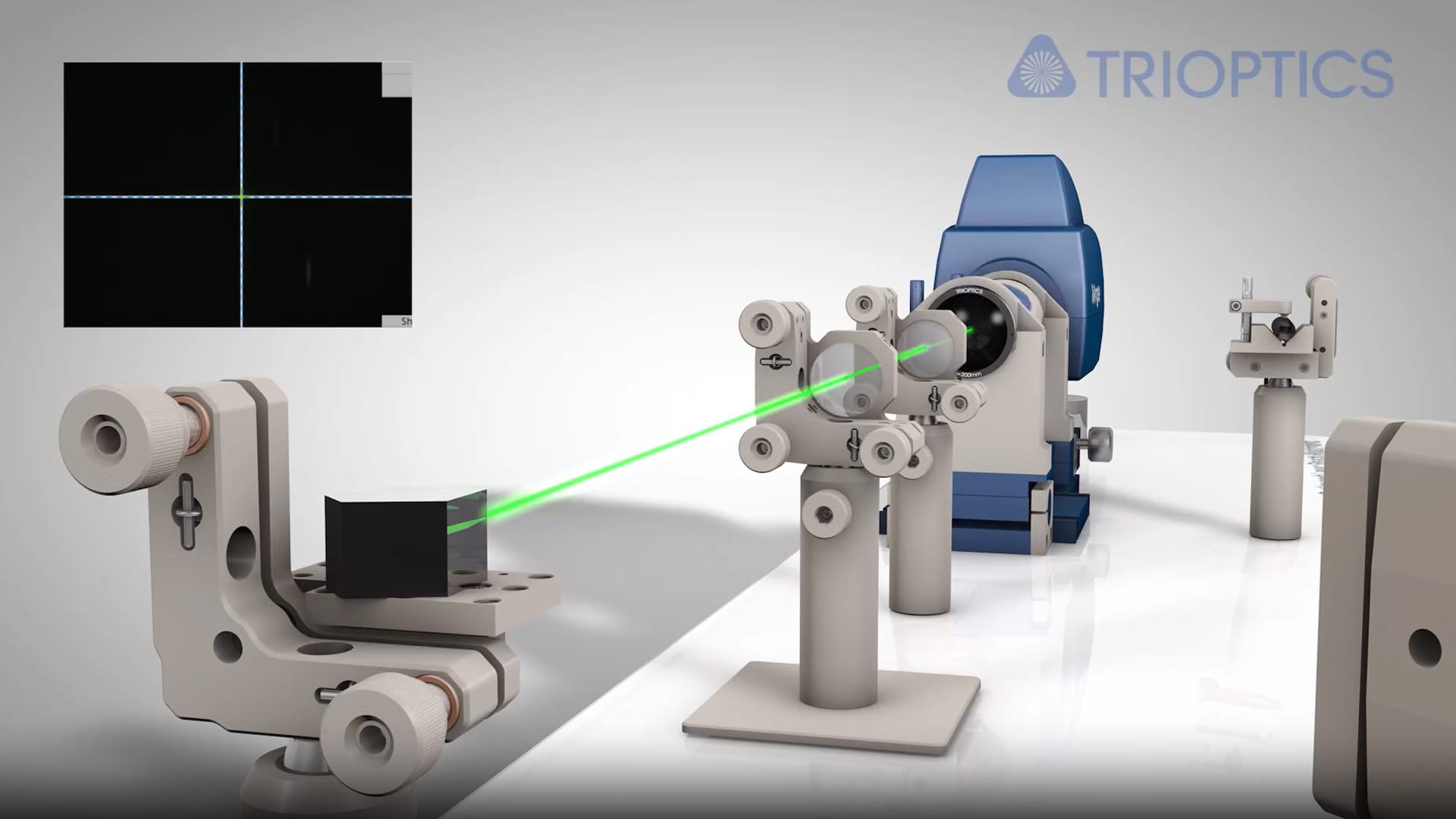

TriAngle 激光束准直

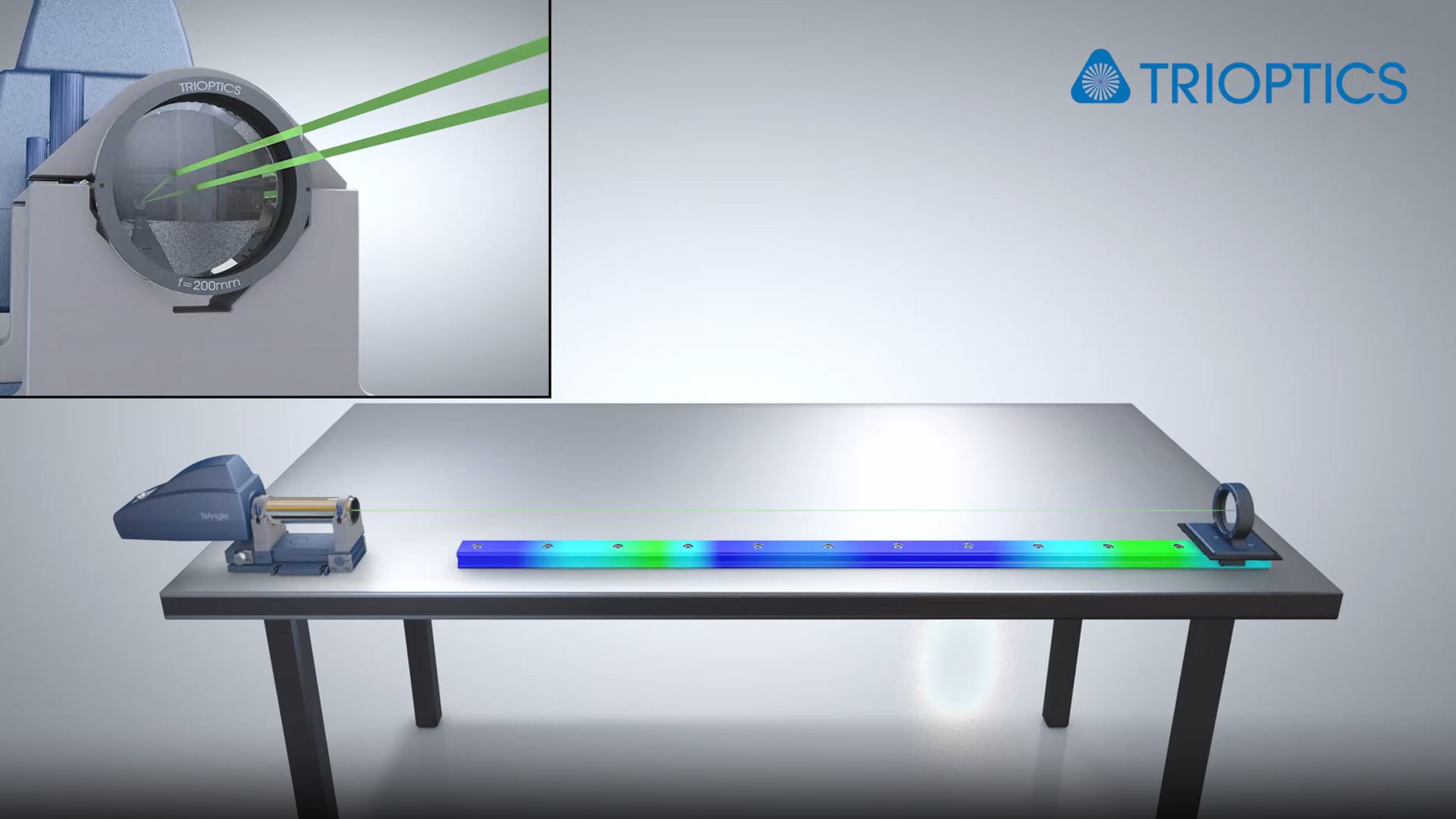

使用电子自准直仪自动测量直线导轨的直线度

下载

TriAngle 产品手册 – 用于机械工程行业的电子自准直仪 — 产品手册

TriAngle

用于机械工程行业的电子自准直仪

下载产品手册

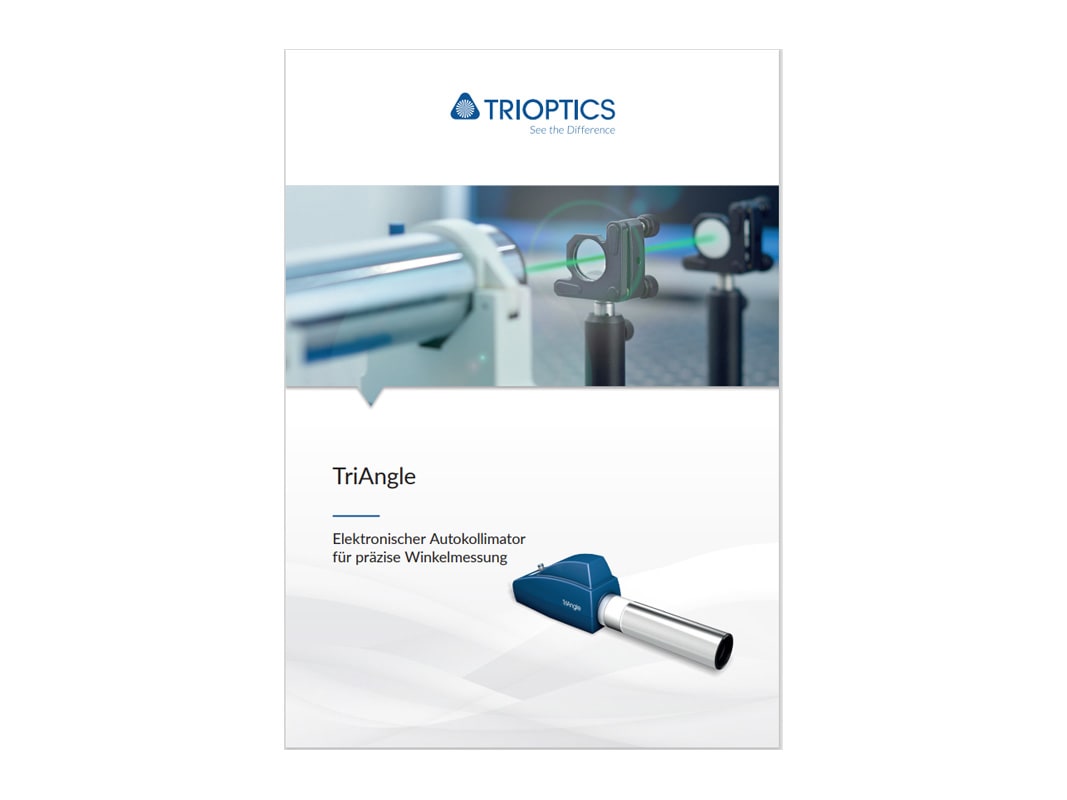

TriAngle 产品手册 - 用于精确角度测量的电子自准直仪 — 产品手册

TriAngle

用于精确角度测量的电子自准直仪

下载产品手册

previous next

软件

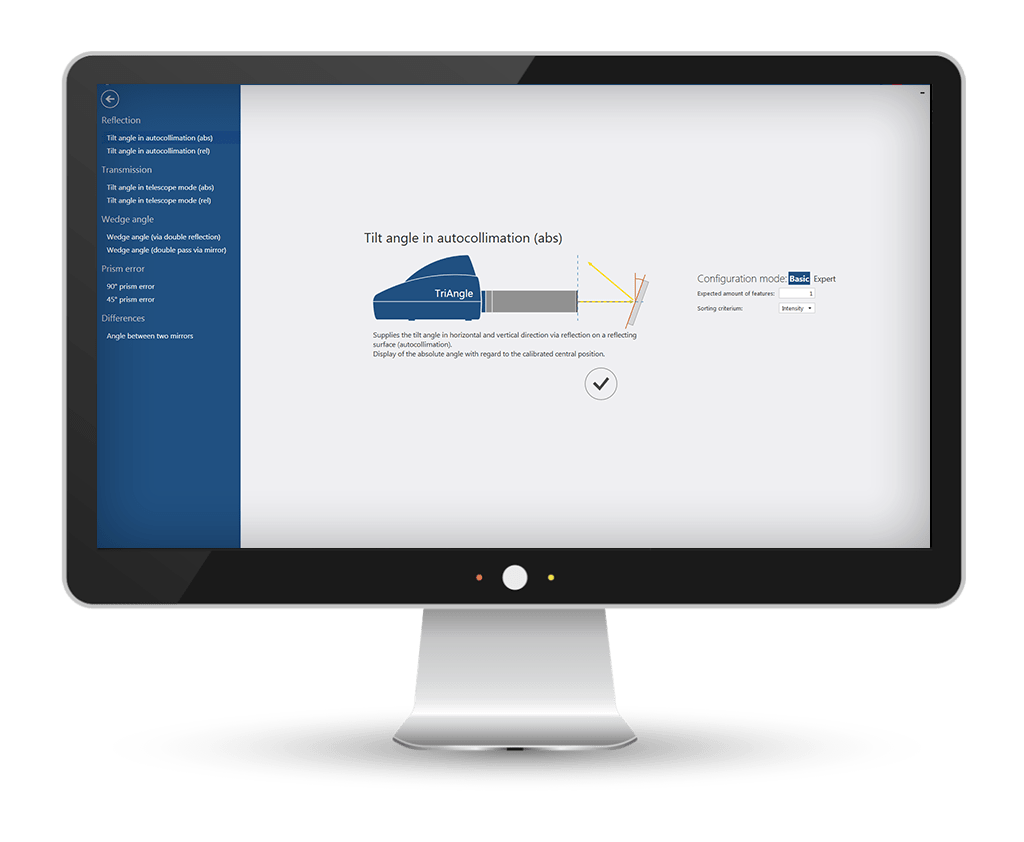

OptiAngle^®

用于角度测量的完整软件包

OptiAngle^® 软件是一款功能强大的工具，涵盖了测量、控制和角度数据分析等使用 TriAngle 电子自准直仪进行准确角度测量的各个方面。结构清晰的现代化菜单引导式用户界面可帮助未经培训的操作人员进行准确测量并获得可重复的结果。OptiAngle^® 集成了一系列预定义的标准测量应用，涵盖了光学和机械行业中所有成熟的测量技术。此外，TRIOPTICS 或经验丰富的最终用户可以轻松开发和嵌入自定义测量程序。所有 OptiAngle^® 测量功能均可进一步用于其他常见应用，如 Lab-View 或 Visual Basic (Excel) 。

功能

TriAngle 软件提供了许多功能，可简化 TriAngle 自准直仪在实验室或生产环境中的日常使用。

实时相机显示
测量数据的数字和图形显示
可选全屏相机窗口（视觉对齐模式）
相机窗口中的指示器
使用多个（多达 12 个）自准直仪同时测量
同时测量多个表面反射（多达 12 个）
全面的数据报告功能
数据导出格式：ASCII (CSV)，XLS，PDF
可为屏幕显示和测量证书选择角度单位
通过 RS232、TCP/IP 接口由主机进行软件远程控制
自动化或通过 DLL 编程接口
用于自定义测量程序的脚本机制
基于用户的解决方案的脚本界面
LabView 和 VBA (Excel) 的演示编程示例
适用于 IEEE 1394 (FireWire) 或 USB 的多相机接口技术。可根据要求提供：Gbit Ethernet、CameraLink 或 Analog Video Cameras
用于批次/批次样品识别和结果报告的生产模式
加载已保存结果的选项

集成

轻松集成自定义测量解决方案

使用 OptiAngle^® 软件，可将自定义测量程序与专用的用户界面集成，以用于特定的目标应用。可以为完成特定程序而快速实施自定义测量程序和显示功能，例如在生产环境中。

可提供以下优势：

根据特定应用调整用户界面
提高产量
避免生产过程中出现错误操作
可以集成外部硬件和软件
可采用熟悉的数据处理和显示

OptiAngle^® 编程接口 (API)

除了上述脚本机制外，还可以将 OptiAngle^® 功能嵌入更大的测量框架中，通过该框架控制 OptiAngle^® 测量应用的全部功能。

OptiAngle^® 具有开放式软件概念和编程界面，可以灵活轻松地集成到其他软件环境中。因此，TriAngle 自准直仪的角度测量功能几乎可以集成到任何现有的测量应用中。与脚本技术不同，用户能够自行开发 TriAngle 自准直仪与其主控应用之间的接口。OptiAngle^® 功能可以通过串行端口（RS232）或 TCP/IP 发送命令的方式，也可以直接使用基于 C 的 DLL 编程接口 (API) 来执行。现有的样本应用和全面的文档展示了如何通过 LabView、VBA、Excel 控制 TriAngle 自准直仪。TRIOPTICS 将竭力帮助用户将 TriAngle 功能集成到自己的应用中。
