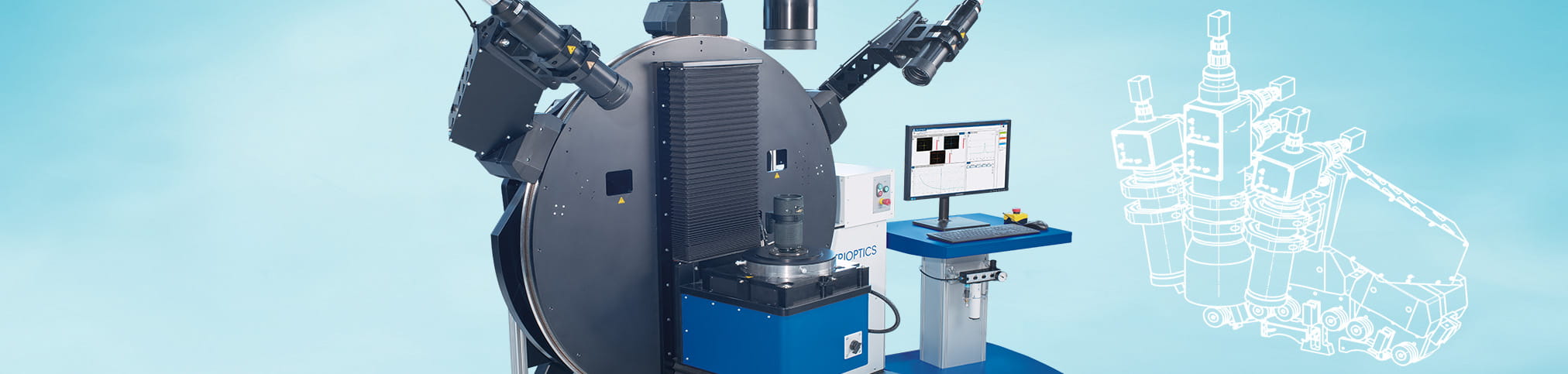

ImageMaster® Cine

测试和微调大型镜头和镜头系统的成像质量

来自摄影和电影行业的高品质镜头需要满足最高的成像质量要求,并明确提供卓越的光学性能。MTF 测量已成为对镜头光学质量进行定性评估的公认测量方法。TRIOPTICS 凭借其 ImageMaster® 产品系列成为用于高精度测量成像质量的 MTF 测量仪器的市场领导者。

高精度和实时性

TRIOPTICS 凭借其 ImageMaster® 产品系列成为用于高精度测量成像质量的 MTF 测量仪器的市场领导者。ImageMaster® Cine 专为精密镜头的检测和对齐而开发。使用实时 MTF 值进行同步测量,可对镜头组件进行快速微调,以优化成像质量。

灵活

完整的 ImageMaster® Cine 产品组合包括各种解决方案,可满足不同的客户要求,实现电影用镜头光学元件的快速 MTF 功能测试和对齐。

质量控制

镜头制造商使用这些系统在生产过程中进行质量控制或最终调整。除了快速的质量和功能测试外,还可以将光学元件对齐。租赁公司能够在镜头被退回时进行快速检查。

产品

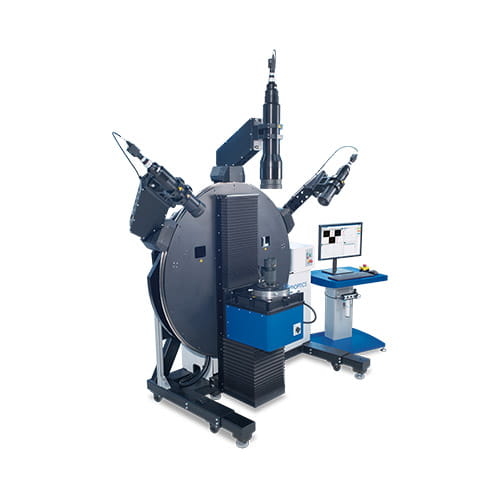

ImageMaster® Cine Flex

ImageMaster® Cine Flex

测量图像质量并调整高品质的摄像和电影用镜头

精密的摄影和电影用镜头制造商通常会在短时间内测试大量不同尺寸的镜头,需要能够灵活用于不同镜头尺寸的高精度测量设备。ImageMaster® Cine Flex 具有自动测量序列,并能在不同镜头尺寸之间快速切换,是满足这类要求的完美解决方案。

  • 快速进行质量和功能测试以及光学元件对齐
  • 在不同样品大小之间灵活切换
  • 可进行轴上和轴外测量
  • 使用实时 MTF 值同时测量两个轴外位置,因此可快速调整镜头元件,以优化镜头的光学性能

更多信息

  • 通过电动载物台为不同的样品调整高度
  • 通过样品旋转功能进行测量(手动或电动)
  • 在多个视场位置上进行性能检查:2 至 3 个电动望远镜
  • 最大离轴角度达 52.5°
  • 水平和垂直测量设置:可识别松动的镜头

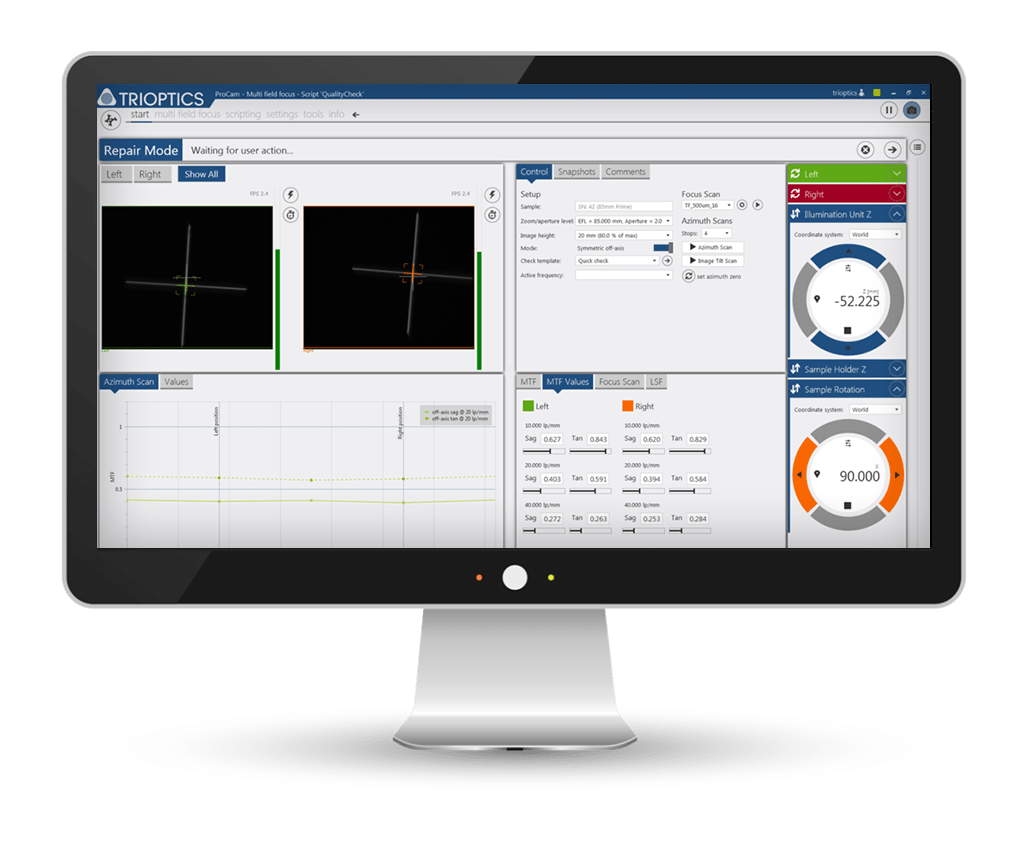

  • 具有镜头修复功能的软件

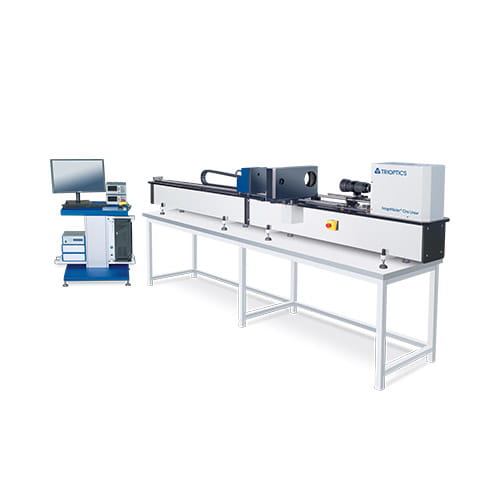

ImageMaster® Cine Linear

ImageMaster® Cine Linear

摄影和电影用物镜的质量测试

ImageMaster® Cine Linear 有助于对摄影和电影用镜头进行快速、经济的质量检测,特别适合租赁业务中的进货检验。

  • 用于进货质量检测的水平测量装置
  • 轴上有限和无限测量
  • EFL 以及 FFL 测量

更多信息

  • 用于快速更换有效焦距的两个准直仪
  • 不同的滤光片和分划板
  • 模块化 LED (RGBW) 光源
  • 选项:光学低通滤光片

软件

TRIOPTICS ImageMaster® 软件

  • 引导式测量过程
  • 通过检查 MTF 和 EFL 规格来判断并输出合格或不合格
  • 测量参数和规格保存在不同的配置文件中,有助于在不同样品之间轻松更换
  • 所有望远镜的实时图像 / 所有望远镜的实时 MTF 曲线(弧矢方向和子午方向)
  • 针对客户特定工作流程/客户特定测量过程的脚本语言
  • pdf 和 MS Excel 格式的测量记录
  • 样品类型、测量结果和合格/不合格标准存储在数据库中

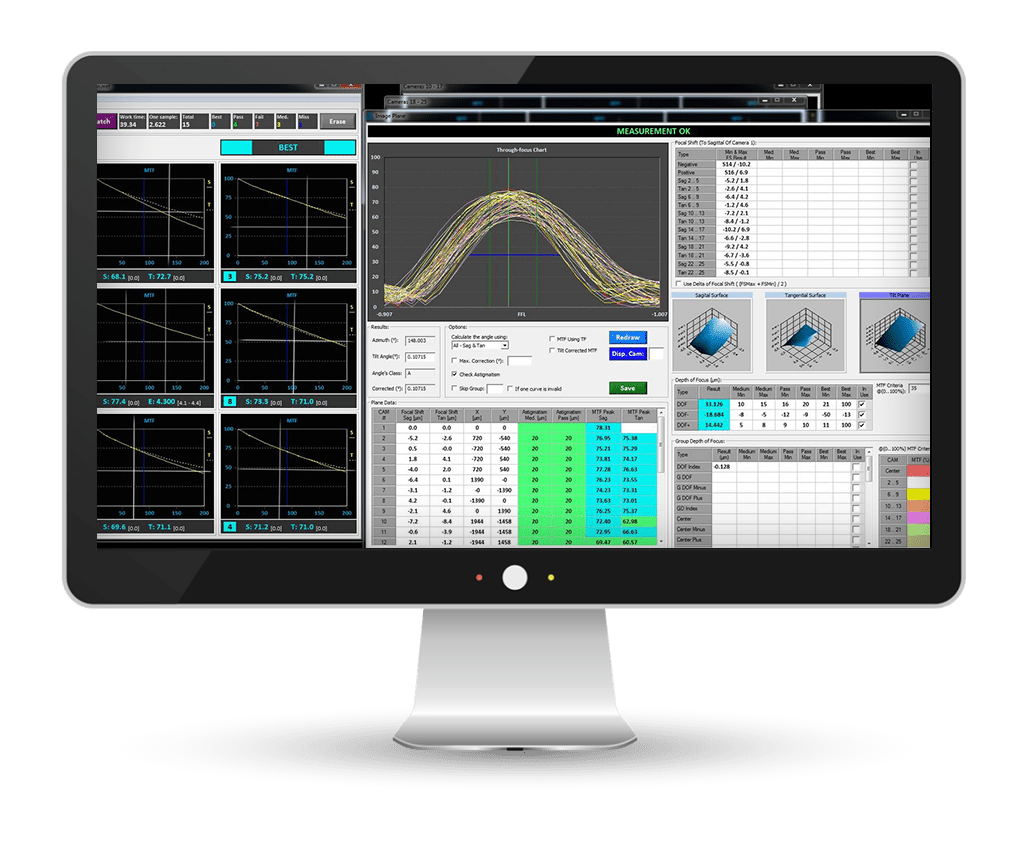

ImageMaster<sup>®</sup> PRO 软件

MTF 与旋转角度:

  • 通过手动旋转镜头快速概览实时图形
  • 电动旋转与实时图形

  • 通过自动移动望远镜和样品旋转显示最大和最小 MTF
  • 镜头元件对齐过程中提供 MTF 实时视图
  • 通过手动/电动样品旋转检查是否成功
  • EFL 测量
