ImageMaster® HR 2/HR TempControl/Universal
极高精度且可靠的镜头成像质量测试
极高的精度
在广泛的光谱范围内进行测试
广泛的应用范围
产品

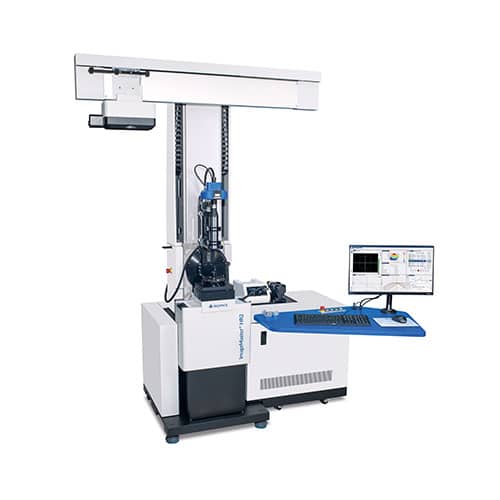

ImageMaster® HR 2
可重复性极高的成像质量测试
ImageMaster® HR 2 是我们长期成功的 ImageMaster® HR 的全新设计版本，是用于智能手机、相机和摄像机等中小型镜头的成像质量测试的全球标准。
- 所有测量参数的极高可重复性
- 新软件和易用性
- 可测量样品的范围扩大
更多信息
- 测量值高度稳定可靠，确保全球相关性
- 灵活的软件支持与机械功能相结合，有助于更好地进行相关性测试
- 可选用编码器提高位置精度，即提高焦点位置的精度和可重复性
- 绝对 FFL/BFL 测量
- 有许多“现成”解决方案可供选择，例如环围能量比、眩光、PSF 和 ESF
- SWIR 升级用于短波红外光谱中的 MTF 测量：车辆中的接近传感器是驾驶辅助系统的一个重要特点。它们在短红外光谱 (SWIR) 中工作，因此需要合适的测量系统来测试成像质量。此外，对于智能手机镜头而言，在 SWIR 光谱中进行测量变得越来越重要。该系统测量精度为 ±0.03 MTF，可重复性为 ±0.01 MTF，同样能满足小孔径的最高要求。

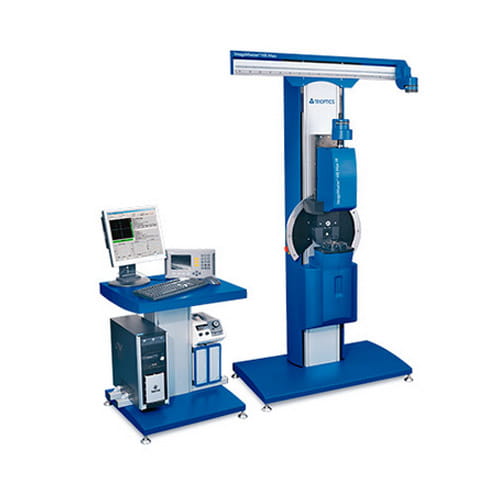

ImageMaster® HR MAX
使用反射式准直器进行测试
ImageMaster® HR MAX 专为可见光和红外光谱范围内的高精度 MTF 测试而开发。
- 可用于近紫外/可见光/近红外光谱
- 包括高品质反射式准直器、卤素光源和高分辨率相机传感器
- 测量精度可溯源至国际标准
更多信息
- 全自动或半自动、高精度、多功能 MTF 测试站
- 适用于中型样品
- 有限和无限共轭的 MTF 测量
- 垂直设置，实现最方便的镜头定位
- ±70° 的超宽视场角
- 最佳设计，防止光晕
ImageMaster® HR TempControl
在温度下测试成像质量。范围为-40 °C至120 °C
许多光学系统，如镜头和相机模块，都需要在广泛的温度范围内使用，必须在不同的温度下始终保持其完整的功能和性能。消热差设计可最大限度地减少对光力学参数的热影响。
- 消热差光学设计的功能测试
- 温度范围：标准：-10 °C 至 120 °C，升级：-40 °C 至 120 °C
- 为一组参数确定光学性能
更多信息
- 专门开发的温度稳定设计
- 通过真空将测试样品与环境隔离
- 在可见光光谱和近红外光谱范围内进行测量，易于转换
- 可在 MWIR 和 LWIR 范围内测量
- 采用花岗岩制成的坚固机械设计

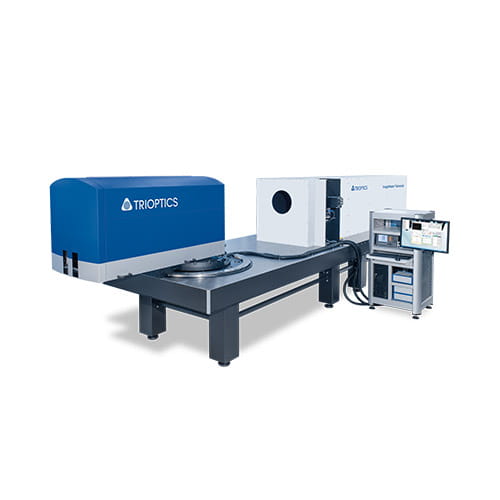

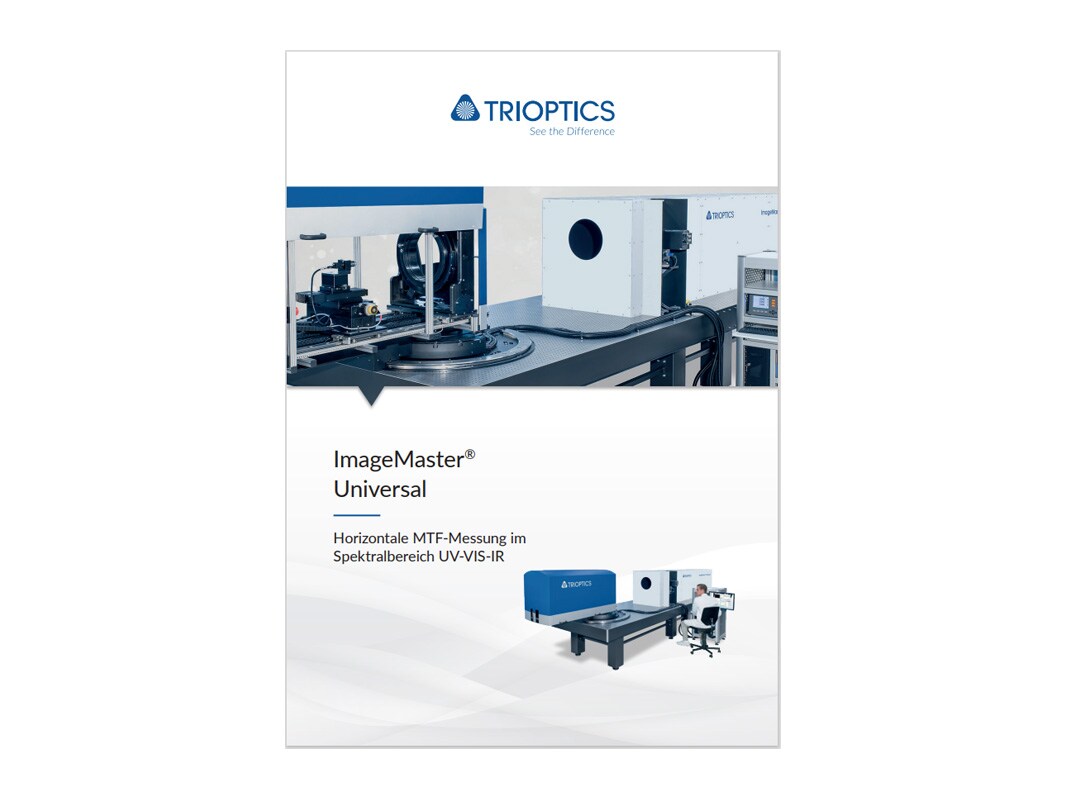

ImageMaster® Universal
极大光谱范围内的水平 MTF 测量
ImageMaster® Universal 将创新的设计、高品质和耐用的组件与用户友好的软件结合在一起。其水平结构便于测试大型镜头。
- 可准确测量几乎任何现有的镜头系统：无限、有限、无焦
- 适用于高性能摄影成像镜头和高分辨率望远镜
- MTF 测量的光谱范围：从紫外光、可见光到红外光（NIR/SWIR/MWIR/LWIR）
更多信息
- 轴上和轴外 MTF 测量
- 模块化和可升级的设计
- 几分钟内即可更换模块（例如从可见光转换为红外光）
- MTF 值可溯源至国际标准
- 准直仪盖可防止环境光和气流的影响

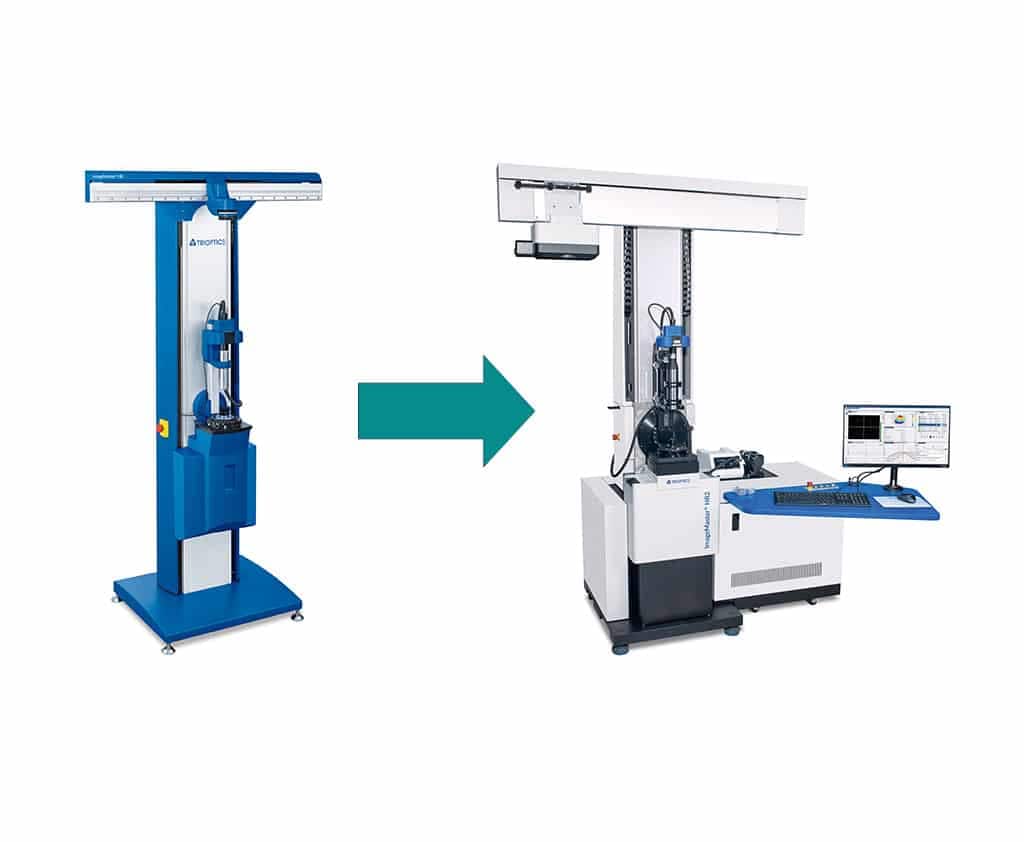

ImageMaster® HR 已于 2024 年 6 月 30 日停产！

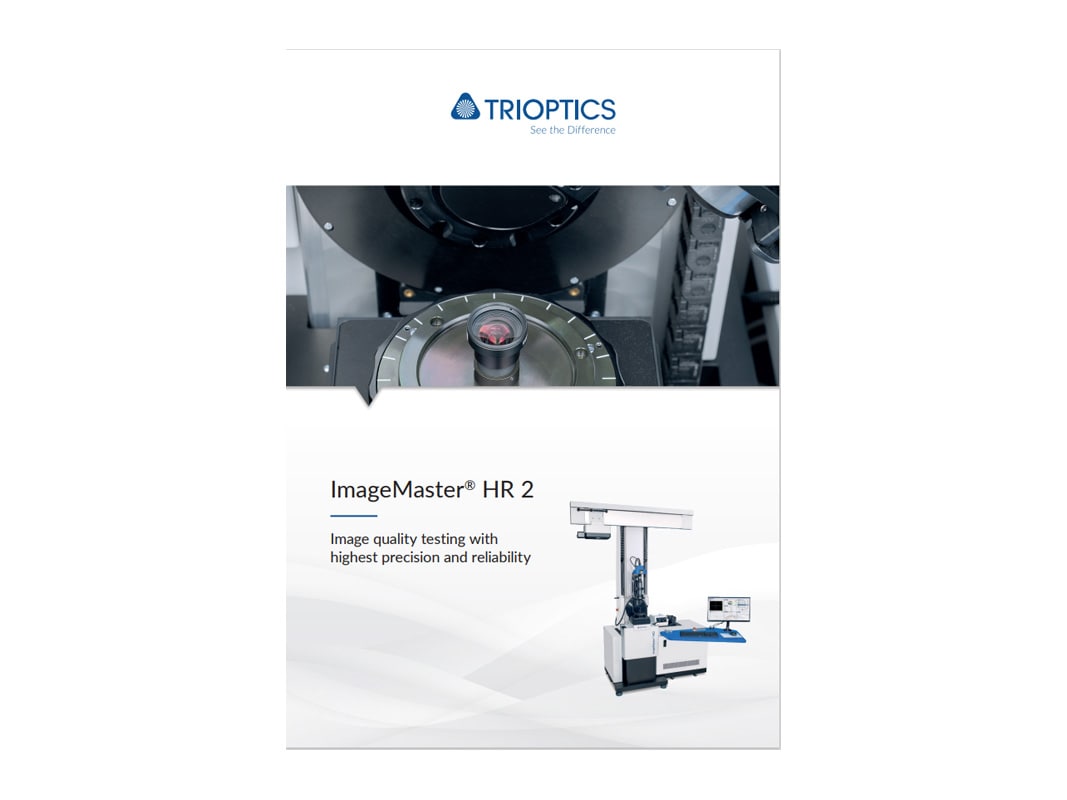

ImageMaster® HR 2 - 提高镜头和物镜成像质量测试的全球标准
ImageMaster® HR 一直是全球研发实验室首选的 MTF 测试站，始终提供极高的精度和可重复性。作为镜头成像质量测试全球标准的延续，新开发的 ImageMaster® HR 2 可用于智能手机、监控摄像头以及汽车行业的相机模块。
ImageMaster® HR 2 的开发工作中融入了多年来满足各种客户要求的丰富经验。该产品实现了各种改进，为客户带来了更高的可用性、高重复性、易于操作、现代化设计和简洁的外观和感觉。测量光学系统的成像特点时，ImageMaster® HR 2 的用户将获得同样新开发的 MTF Studio 软件的支持。测量精度可溯源至国际标准。与生产测试仪和其他设备的关联使得无论在全球任何地方都能实现一致的测量，在从研发到生产的产品生命周期中确保一致的测量结果。我们的研发客户将获益于极高的精度和可重复的测量结果。广泛的测量参数可提高研发以及原型测试和生产的效率。
视频

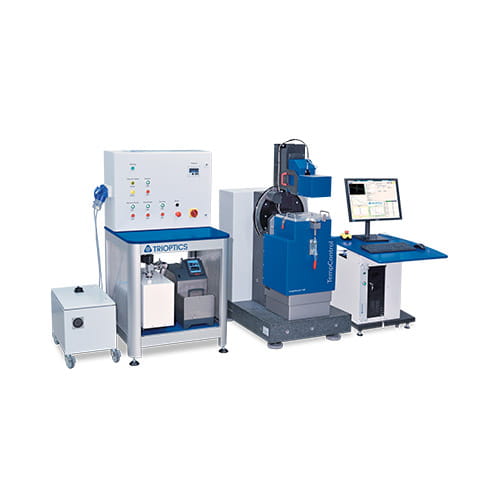

ImageMaster® HR TempControl
在 -40 °C 至 120 °C 的温度范围内测试成像质量
许多光学系统，如镜头和相机模块，都需要在广泛的温度范围内使用，必须在不同的温度下始终保持其完整的功能和性能。ImageMaster® HR TempControl 可在广泛的温度范围内测试镜头的成像质量。
下载
软件

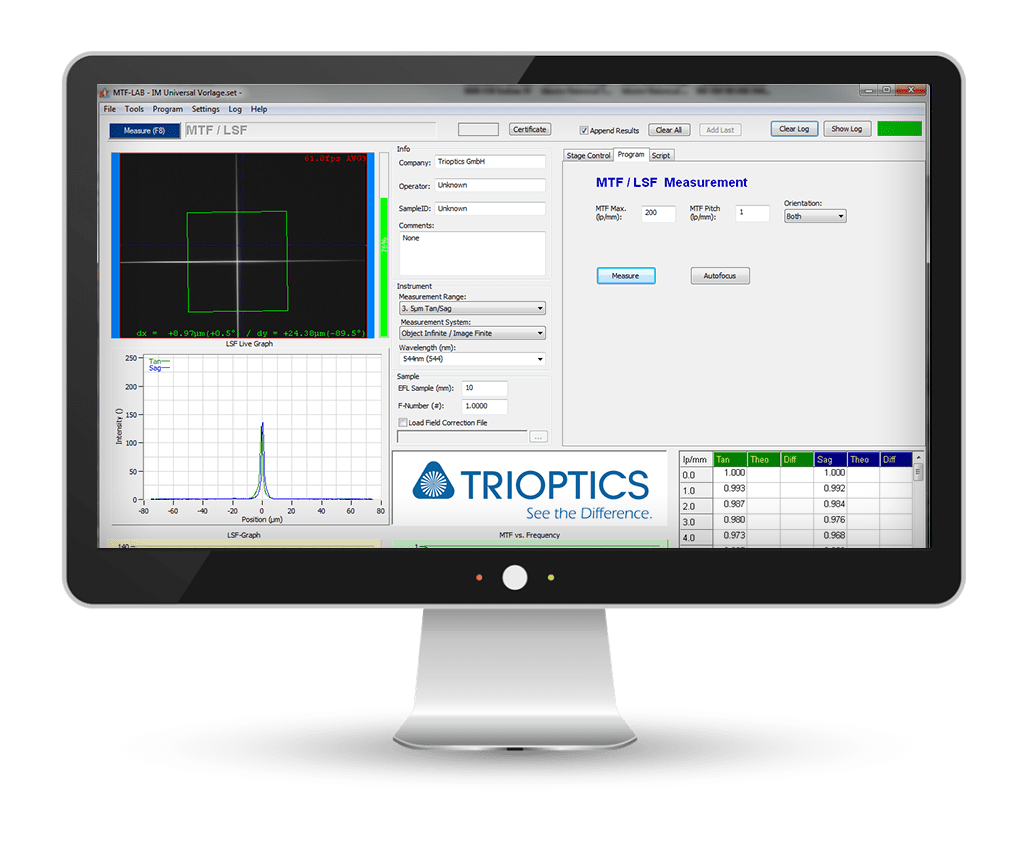

ImageMaster® MTF Lab 和 MTF Studio 软件
用于研发和实验室工作的用户友好型软件
易于使用的 ImageMaster® MTF Studio 软件包具有多种功能和极高性能，是研发和实验室工作的首选。高性能的各种功能有助于用户优化测量过程。软件为近紫外、可见光和近红外光谱范围内的测量提供了高度灵活性。自动测量序列可确保轻松操作，可将数据输出为 CSV/MHT。集成了若干有用功能，有助于用户扫描并感知被测样本的正确成像位置。更改测量模式既简单又省时。可快速访问成像特点的所有重要测量值。软件与 ImageMaster® Universal 结合使用时的一个主要特点是支持采用扫描孔径方法的紫外线或红外线检测器。
特点
- 易于操作的图形用户界面，只需点击鼠标即可使用最重要的功能
- 可自定义的图形窗口排列
- 使用特有目标模式和专用软件程序测量 MTF、EFL 和一系列其他参数
- 可轻松定心被测样本的功能
- 使用单狭缝或十字准线作为目标的传统 MTF 测量
- 可自动选择和定位适合当前应用的分划板（目标）和滤光片
- 包含优化过程参数的配置文件，受密码保护的操作员和主管访问权限
- 用于自定义编程和分析的脚本工具
- 直观的用户界面，节省时间的镜头测试程序
- 连续测量的日志记录
- 数据导出为各种文件格式
- HTML 格式的证书可导入 MS Excel

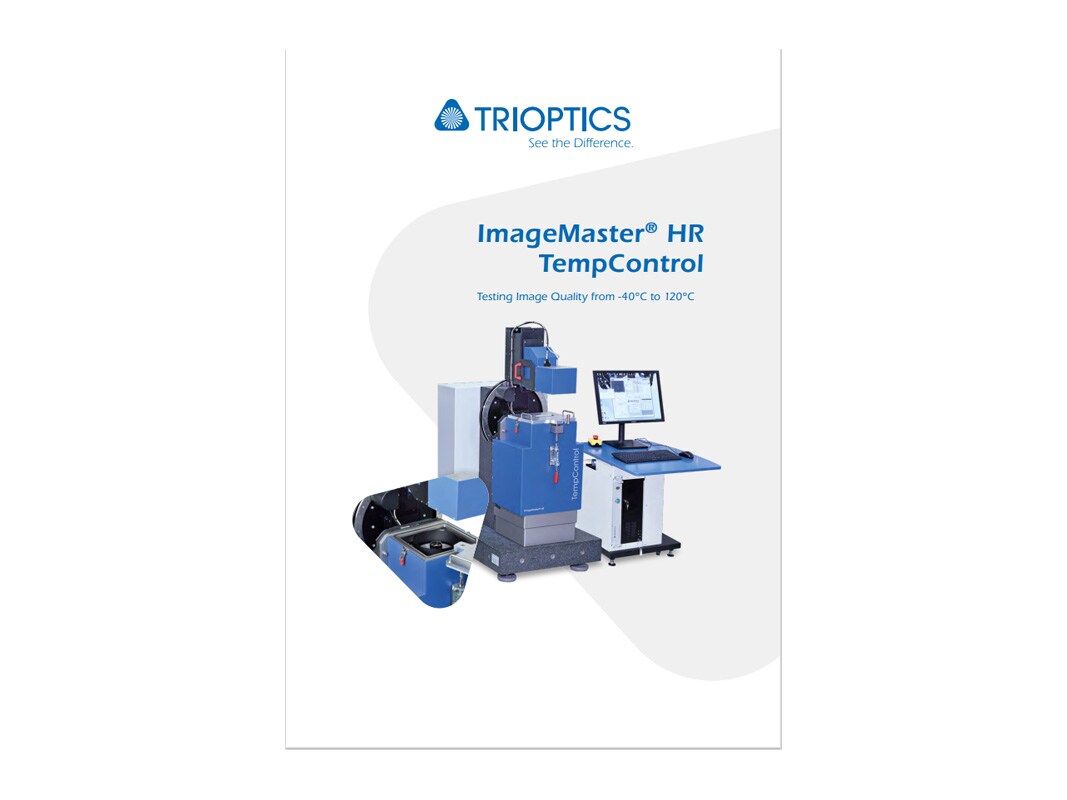

ImageMaster® HR TempControl 的 MTF 实验室
久经验证的 MTF 实验室软件在 -40 °C 至 120 °C 温度范围内的测量功能进行了扩展。
强大的功能可帮助用户执行必要的测量过程，确定各种参数，从而确定极大温度范围内的光学性能。
- 使用特有目标模式和专用软件程序测量 MTF、EFL 和一系列其他参数
- 可轻松定心被测样本的功能
- 使用单狭缝或十字准线作为目标的传统 MTF 测量
- 可自动选择和定位适合当前应用的分划板（目标）和滤光片
- 包含优化过程参数的配置文件，受密码保护的操作员和主管访问权限
- 用于自定义编程和分析的脚本工具
- 直观的用户界面，节省时间的镜头测试程序
- HTML 格式的证书可导入 MS Excel
升级
适用于可见光和红外光范围
- 电动超精密样本支架的径向跳动优于 3 μm / 6 弧秒，可更准确地测量倾斜的灵敏样本
- 附加的滤光片和分划板可用于所有测量应用：用于近紫外、可见光、近红外/可扩展分划板的滤光片，例如用于 PSF 和眩光测量
- 几乎所有载物台都可根据客户需求扩展
用于镜头和相机模块
ImageMaster® HR 2 升级 CamTest R&D
TRIOPTICS 通过一套组合测试系统为客户提供应用范围广泛的多样性。三个可更换的测量头提供了以下可能性：
ImageMaster® HR 2
通过以下参数测量镜头成像质量：
- 轴上和轴外MTF
- 有效焦距 (EFL)
- 畸变
- 场曲率
- 横向和纵向色差
- 像散
- 主光线入射角
- PSF（点扩散函数）
- 眩光
- 焦深
- 视场角
- 相对法兰焦距 (FFL)
- 相对照度
CamTest R&D
通过以下参数测量相机模块的成像质量：
- 线扩展函数 (LSF)
- MTF
- 畸变
- 有效焦距 (EFL)
- 传感器的移动、倾斜和散焦
- 镜头的成像场曲率
- 横向和纵向色差
适用于可见光范围
- 带有手动或电动对象生成器的电动有限共轭载物台。进行离轴测量时，电动对象生成器沿样品方向照亮分划板。对于小样品或低光条件是必需的
- 带有焦距和通光孔径的各种准直仪提供极高的灵活性
- 电动分划板和滤光片转换器可实现无限共轭测量，大幅减少操作员干预。滤光片自动转换，避免了手动转换引起的振动，可以更准确地测量横向色差，
- 使用 ImageMaster® HR 的眩光升级可以测量眩光扩散函数 (GSF) 。通过离轴测量以及使样本围绕其中心旋转，可以在样本的整个视场范围内测量 GSF。
有多种升级可用于扩展 ImageMaster® HR TempControl 的功能：
- 用于近红外范围测量的升级
- 用于 LWIR 和 MWIR 范围测量的升级
- 用于畸变测量的升级
- 用于进行超精密 FFL 测量的升级
- 可在 -40 °C 至 +120 °C 的极大温度范围内进行测量的升级
光源
为 ImageMaster® Universal 提供不同波长的光源：
- UV
- VIS/ NIR/ SWIR

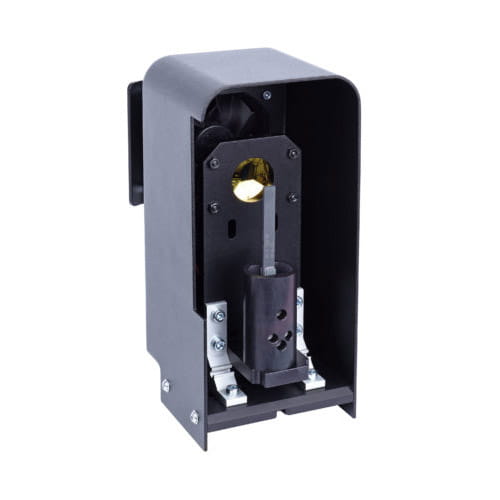

- MWIR/ LWIR
探测器
各种基于相机或基于扫描的探测器可用作不同波长范围的图像分析器：
- 紫外线（基于扫描）

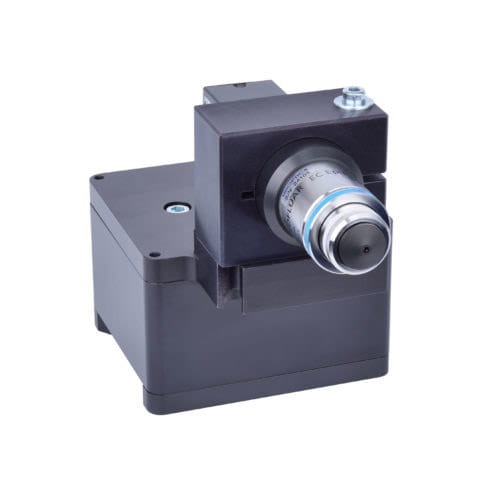

- 可见光（基于相机/扫描）
- 近红外（基于相机/扫描）

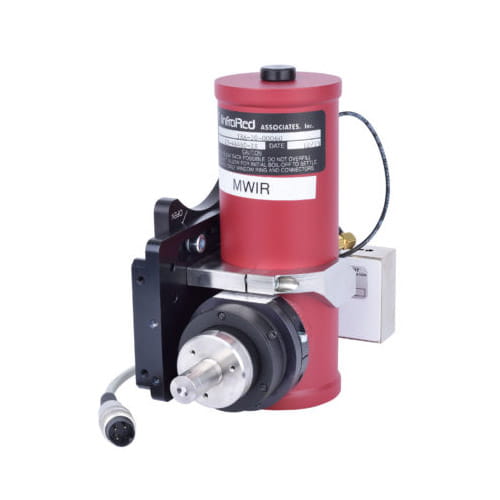

- 短波红外（基于扫描）
- 中波红外（基于相机/扫描）
- 长波红外（基于相机/扫描）

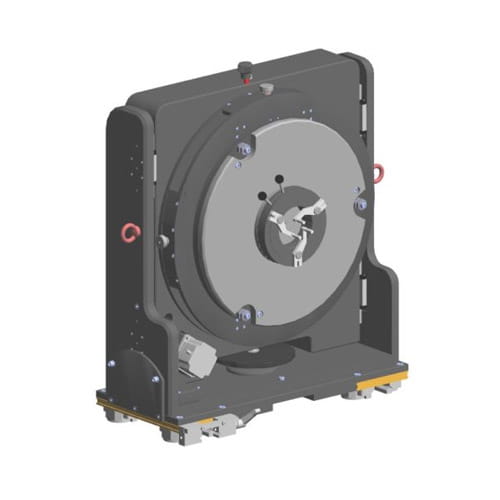

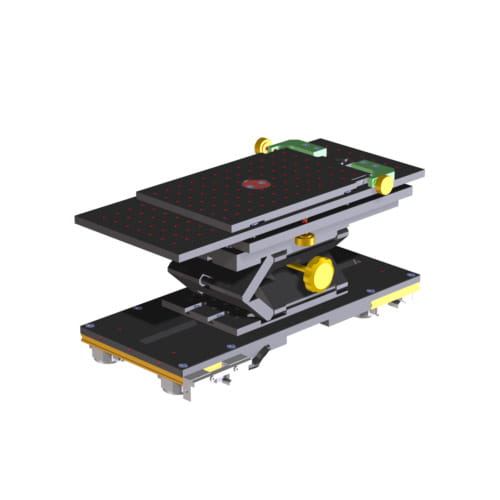

样本支架

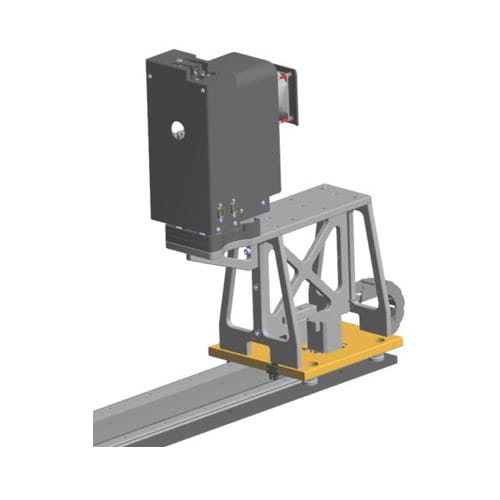

有限载物台
对于有限共轭测量，有限载物台可升级两种不同的长度，适用于所有波长范围：
- 2米有限载物台
- 3米有限载物台

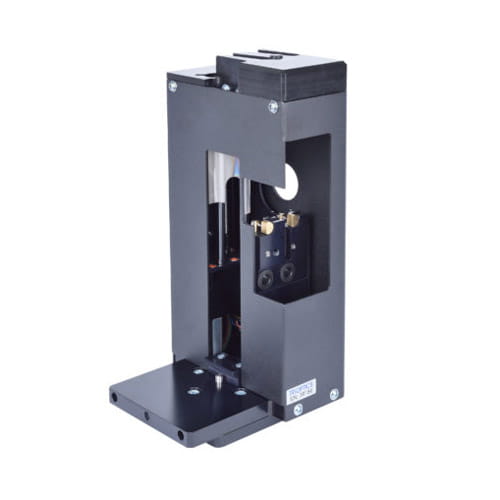

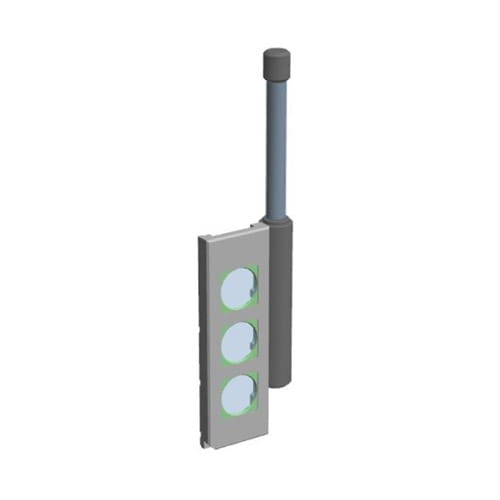

分划板和滤光片
为不同的测量要求提供多种分划板和滤光片。通过电动分划板和滤光片转换器可在短时间内轻松转换滤光片。
- 分划板和滤光片转换器

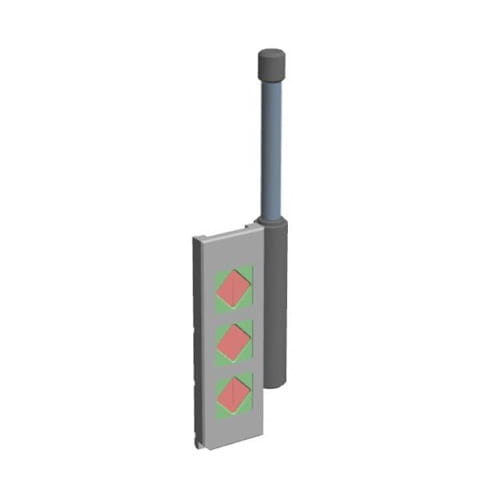

- 分划板
- 滤波器

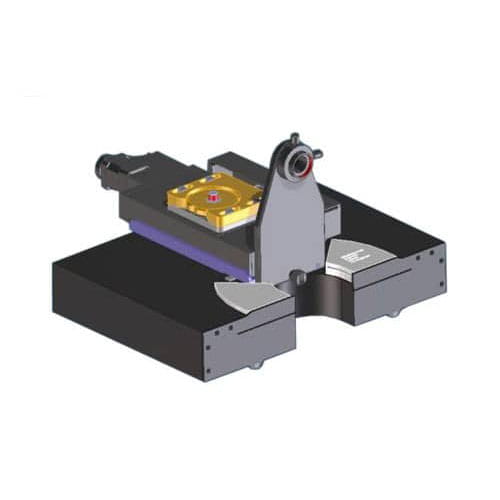

无焦单元
自动化超精密无焦单元可作为无焦样本的升级。使用不同的自准直仪镜头，可在不同的波长范围内进行无焦单元测量。
带有以下镜头的无焦单元
- 用于可见光的去准直镜头
- 用于 MWIR 的去准直镜头
- 用于 LWIR 的去准直镜头
