Savvy Inspector®
划痕和麻点检测器
Savvy Inspector® 专门用于测量表面缺陷。出厂时经过校准的检测头采用不受光照影响的处理方法，使用检测光学器件以及专有分析软件，对光学元件的表面质量进行客观、可重复和可记录的评估。该产品工作标准符合 ANSI/OEOSC OP1.002、MIL-PRF-13830B 的附录 C、ISO 14997 的附录 A.3 和 ISO 10110。随附可溯源至各类常用标准的校准文件。
目标
Savvy Inspector® 软件帮助进行光学元件的表面检测，几乎不受用户的影响。可以选择所有常用的比较集（包括 C7641866）对缺陷进行直接客观分类，并将其判断为通过或失败。
可靠
明确定义的照明和检测角度使得在不同地点进行的测量都能确保可靠且一致。环形照明用于克服传统上因部件方向而出现的判断错误。
精密
Savvy Inspector® 的 9 x 12 mm 大视场可轻松识别表面缺陷的位置。使用 1 mm² 测试区域对缺陷进行分类和分级。明确定义的亮度使微小的瑕疵也清晰可见。
产品

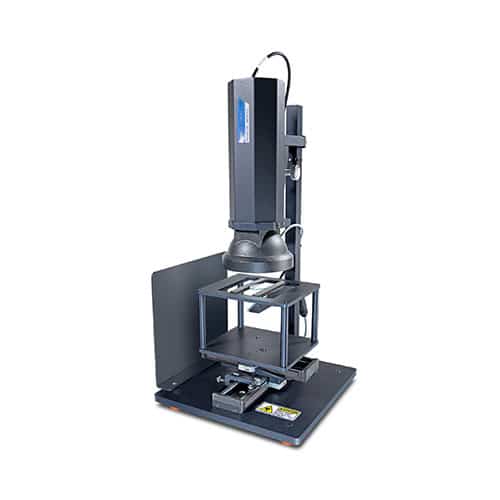

Savvy Inspector® SIF-4E
通过软件辅助来进行手动检测
Savvy Inspector® SIF-4E 是一款软件辅助的划痕和麻点检测系统。
- 适用于平坦的光学表面
- 一百四十万像素摄像头提供更高的专用分辨率，可对非常小的特征进行精确测量和分级
- 手动 X、Y 滑动台

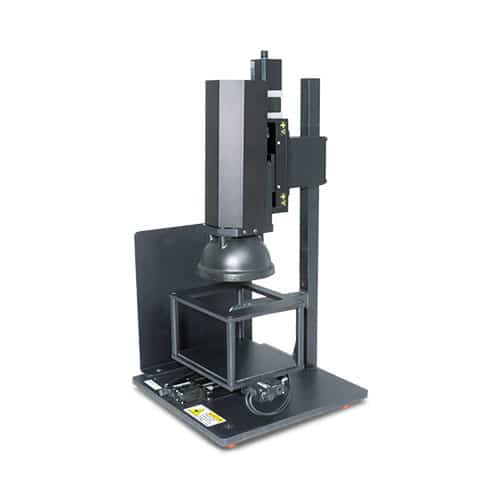

Savvy Inspector® SIF-4M
电动检测
Savvy Inspector® SIF-4M 是 Savvy Inspector® SIF-4 的电动版本。
- 适用于高达 100 mm 的平坦光学表面
- 使用操纵杆控制的电动 X、Y 和 Z 载物台可快速高效地测量大量部件以及大型精密部件

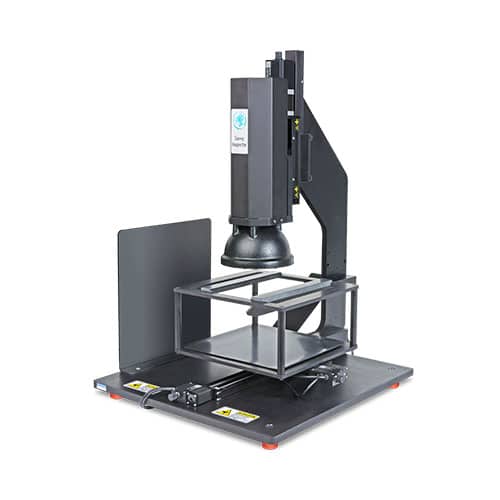

Savvy Inspector® SIF-8M
用于大型样品的电动检测
Savvy Inspector® SIL-8M 是广受欢迎的 Savvy Inspector® SIL-4 的 200 mm 电动版本。
- 适用于高达 200 mm 的更大平坦光学表面
- 使用操纵杆控制的电动 X、Y 和 Z 载物台可快速高效地测量大量部件以及大型精密部件

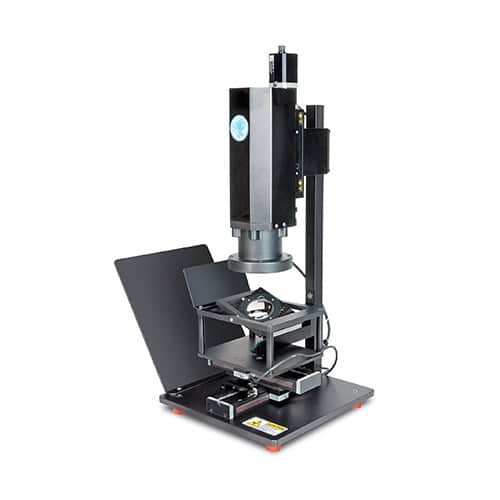

Savvy Inspector® SIL-4
用于曲面的半电动检测
Savvy Inspector® SIL-4 可对弯曲表面进行划痕和麻点测量。
- 用于表面斜率小于 15° 的平面或凹面/凸面
- 一百四十万像素摄像头提供更高的专用分辨率，可对非常小的特征进行精确测量和分级
- 手动 X、Y 滑动载物台、手动倾斜台和电动 70 mm Z 载物台

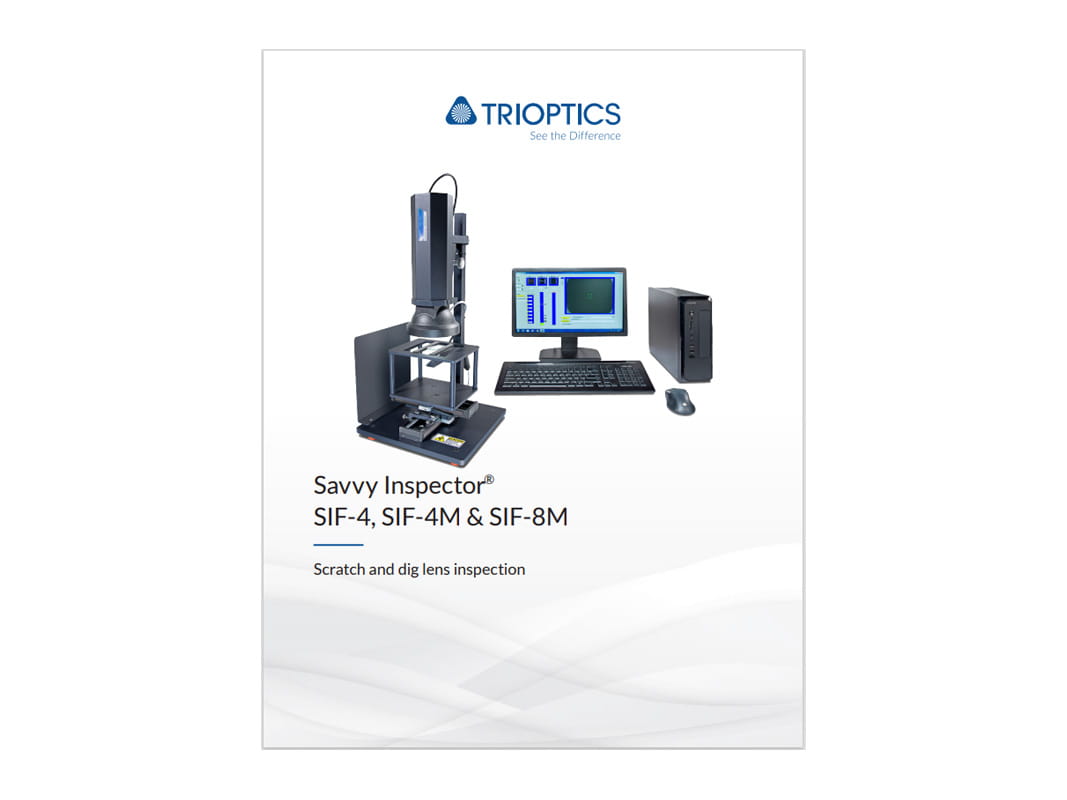

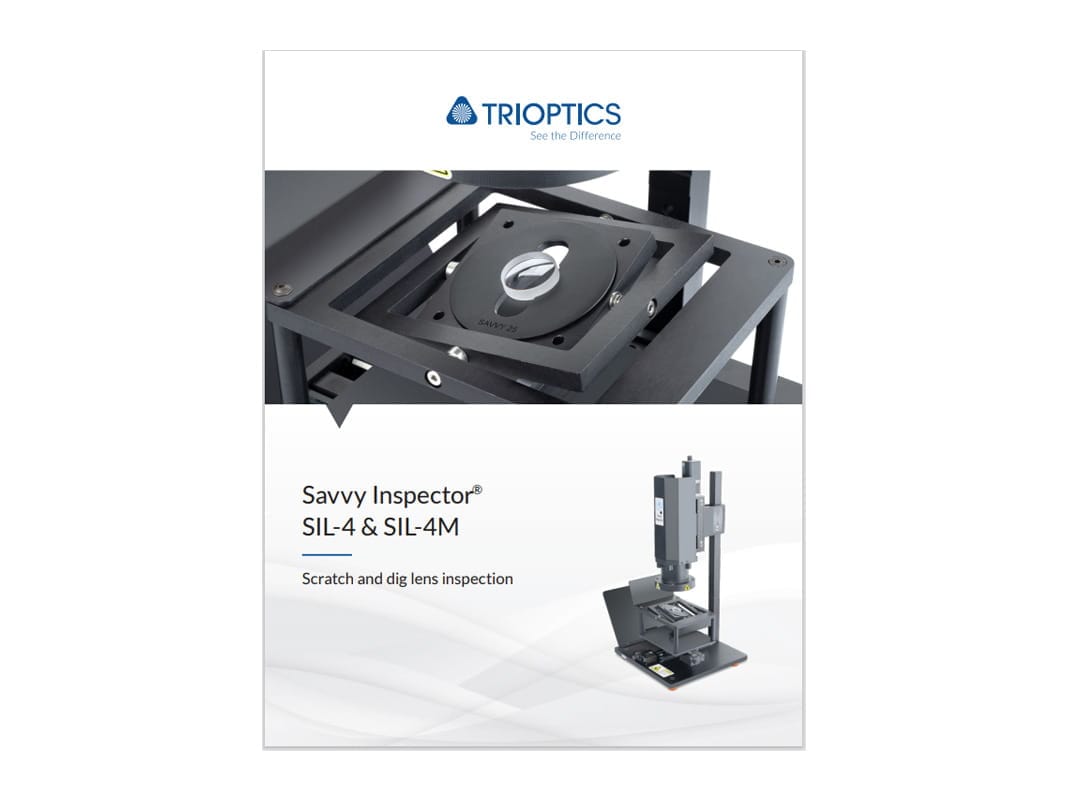

下载
软件

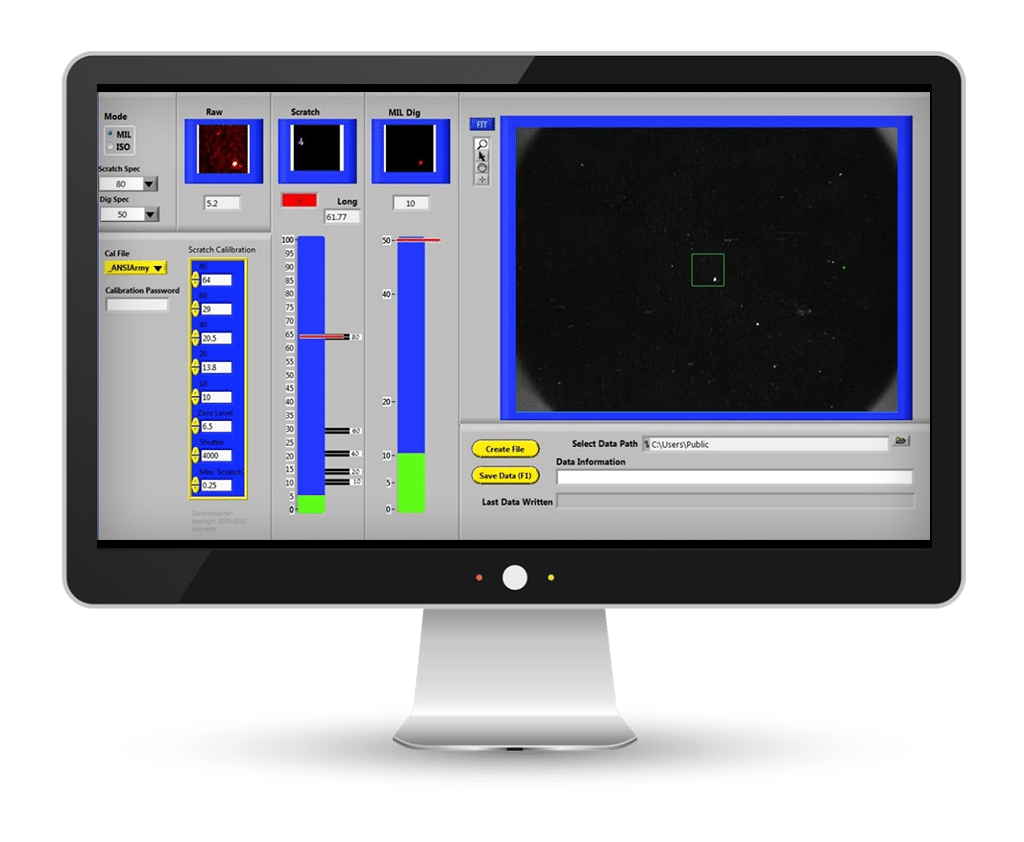

Savvy Inspector® 软件
Savvy Inspector® 操作员界面旨在实现轻松的工厂车间操作，扩展了其作为“主要检测器”角色的应用，帮助进行 QA、QC 和 MRB 决策。操作人员输入需要的检测等级，然后使用手动 x-y 载物台或操纵杆在实时查看屏幕上确定缺陷的位置。在电动系统中，“自动扫描”功能会创建整个表面的索引图像文件，记录光学元件的状况，使操作人员能够识别部件上需要进一步检查的区域。可以输入坐标，只需按下按钮系统即可返回到所需的位置。
软件会自动报告划痕等级或麻点值。可以使用鼠标点击测量划痕长度。通过“始终开启”检测模式和可编程的分级条，操作人员可以在简单的视觉界面上获得关于所选缺陷是否可接受的实时反馈。
Savvy Inspector® 软件提供各种数据管理工具，用于仔细检查和记录镜头表面。通过这些功能可正确采集屏幕截图并存档，确定表面上每个瑕疵的等级。此外，还会生成 CSV 格式的摘要日志或检测报告。
还可使用 SavvyAccumulator™ 电子表格应用累积规律。质量工程师可根据需要为特定的项目或客户需求创建自定义校准文件。然后可以保存校准数据，并在检测模式中访问数据。
