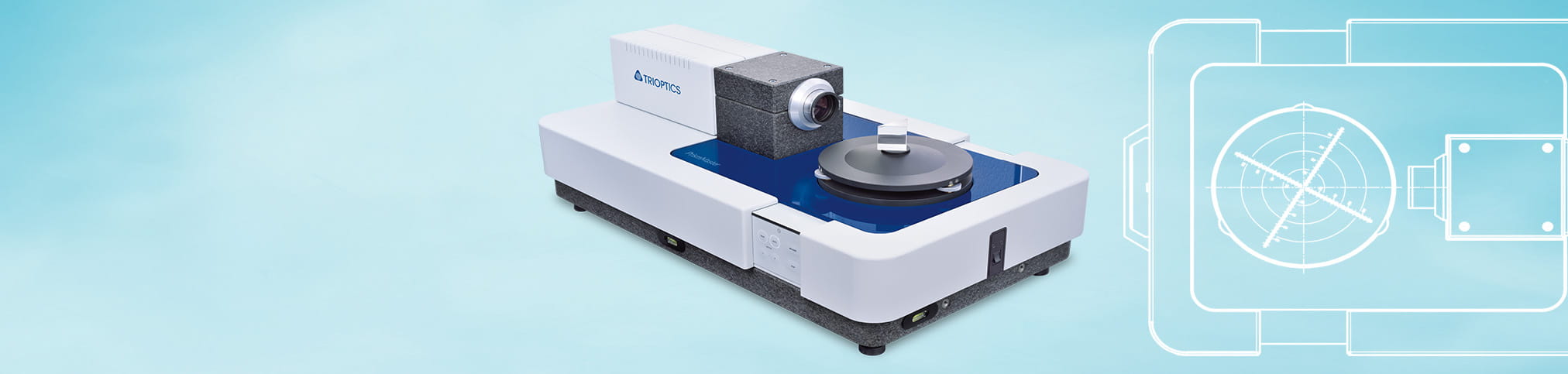

PrismMaster®
用于高精度光学角度测量的测角仪
PrismMaster® 测角仪用于对棱镜、多边棱镜和楔形棱镜进行高精度光学角度测量。20 多年来，TRIOPTICS 的 PrismMaster® 300 HR 在市场上取得了巨大成功，现在仍在继续树立行业的精度标准。PrismMaster® 系列的整体设计遵循一个简单的理念：一款精度无与伦比，且易于使用的仪器。
高精度
当我们追求高精度的测量时，PrismMaster® 是不可替代的，它是可达到世界上最高精度 0.25 弧秒的棱镜测角仪。
极高灵活性：
PrismMaster® 系列提供广泛的配置，是光学车间以及生产环境中可达到验收和最终检测中各种测量要求的理想选择。
功能强大的软件
PrismMaster® 系列提供各种软件功能，操作简单。棱镜配置器功能简化了各种样品的测量过程。其他优势包括软件支持的样品自动倾斜补偿（模拟倾斜台）以及软件执行的透射率测量和折射率计算。
产品

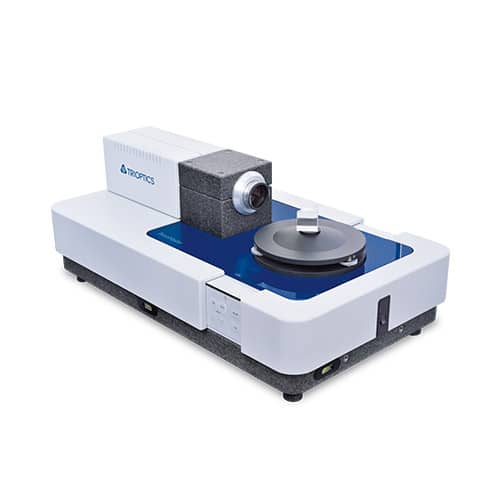

PrismMaster® 300 HR
世界上最精密的角度测量设备
当测量精度至关重要时，PrismMaster® 300 HR 无可替代。它的精度为 0.25 弧秒，一直是世界上最精密的棱镜角度测量设备。
- 绝对测量精度为 0.25 弧秒
- 可测量各种样品，包括最小尺寸为 1.5 mm² 的微棱镜
- 不需要压缩空气，安装要求低
更多信息
- 坚固的花岗岩框架，适合所有测量部件。
- 测量台有三种不同的高度，可根据不同的样品直径和高度轻松调整
PrismMaster® 300
用途广泛的高精度自动测角仪
TRIOPTICS PrismMaster® 300 是一款高精度、多用途的自动测角仪，用于棱镜、多边棱镜和楔形棱镜的角度测量。它具有许多创新特点：
- 精度高达 0.5 弧秒
- 坚固的花岗岩框架，适合所有测量部件
- 测量台有三种不同的高度
- 可测量包括微棱镜在内的各种样品

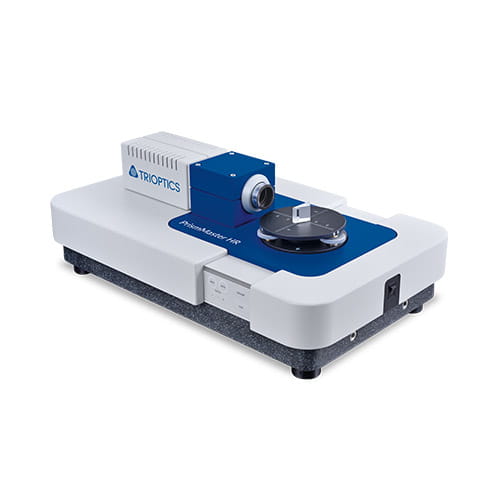

PrismMaster® 150 HR
经济的紧凑型测角仪
PrismMaster® 150 HR 十分高效，尺寸紧凑。它是光学元件车间以及生产环境中进行验收和最终检测的理想选择。
- 适合各种样品，包括最小尺寸为 1.0 mm² 的微棱镜
- 坚固的花岗岩和不锈钢框架，适合所有测量部件
- 紧凑型设计，完全系统集成，只需一根连接线
- 绝对测量精度为 1.0 弧秒

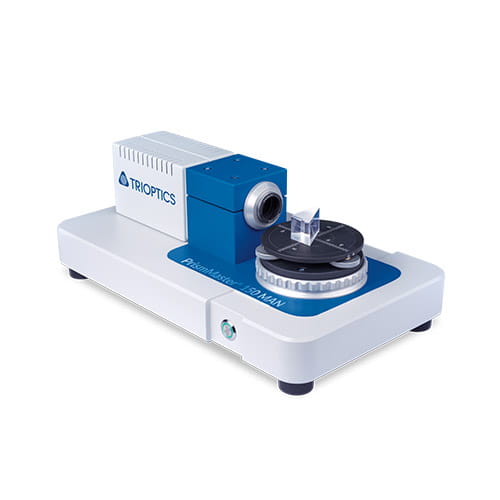

PrismMaster® 150 MAN
紧凑型手动测角仪
PrismMaster® 150 MAN 是一款紧凑型手动测角仪
- 棱镜、多边棱镜和楔形棱镜的角度测量
- 生产环境中验收和最终检测的理想选择
- 不需要压缩空气，安装要求低
更多信息
- 绝对测量精度为 1.2 弧秒
- 紧凑型设计，完全系统集成，只需一根连接线

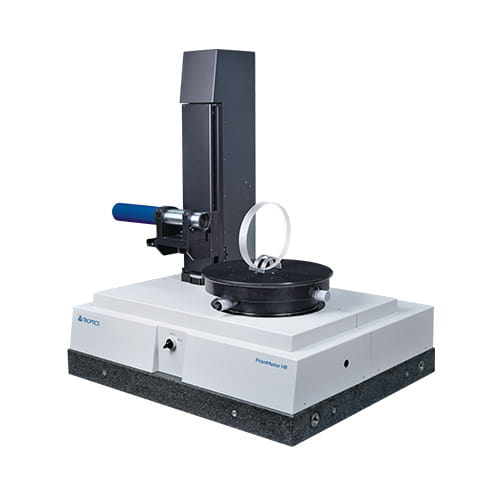

PrismMaster® 300 HR MAX
适合大型样品的自动测角仪
PrismMaster® 300 HR MAX 配备了用于测量大型样品的系统，进一步完善了这个产品系列
- 最大样品直径 420 mm
- 电动 z 轴载物台
- 绝对测量精度 0.4 弧秒
- 不需要压缩空气，安装要求低

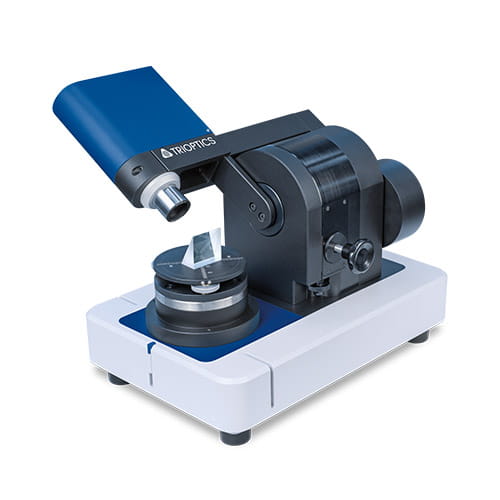

PrismMaster® Flex
用于质量控制的高度灵活测角仪
PrismMaster® Flex 是一款应用广泛、灵活的可配置测角仪，采用模块化产品设计理念。
- 在光学元件制造中对棱镜和平面光学元件进行快速简便的质量控制
- 三个配置等级：PrismMaster® Flex、1D 和 2D
- 外部棱镜角的反射测量和偏转角的透射测量
更多信息
- 基本配置可用作比较测角仪，用于棱镜和平面光学元件生产中的质量检测
- 配置等级“1D”和“2D”用于测量角度绝对值以及测量空间角度关系
- 可为所有配置等级额外选装一个（自）准直仪
- 不需要压缩空气，安装要求低
视频

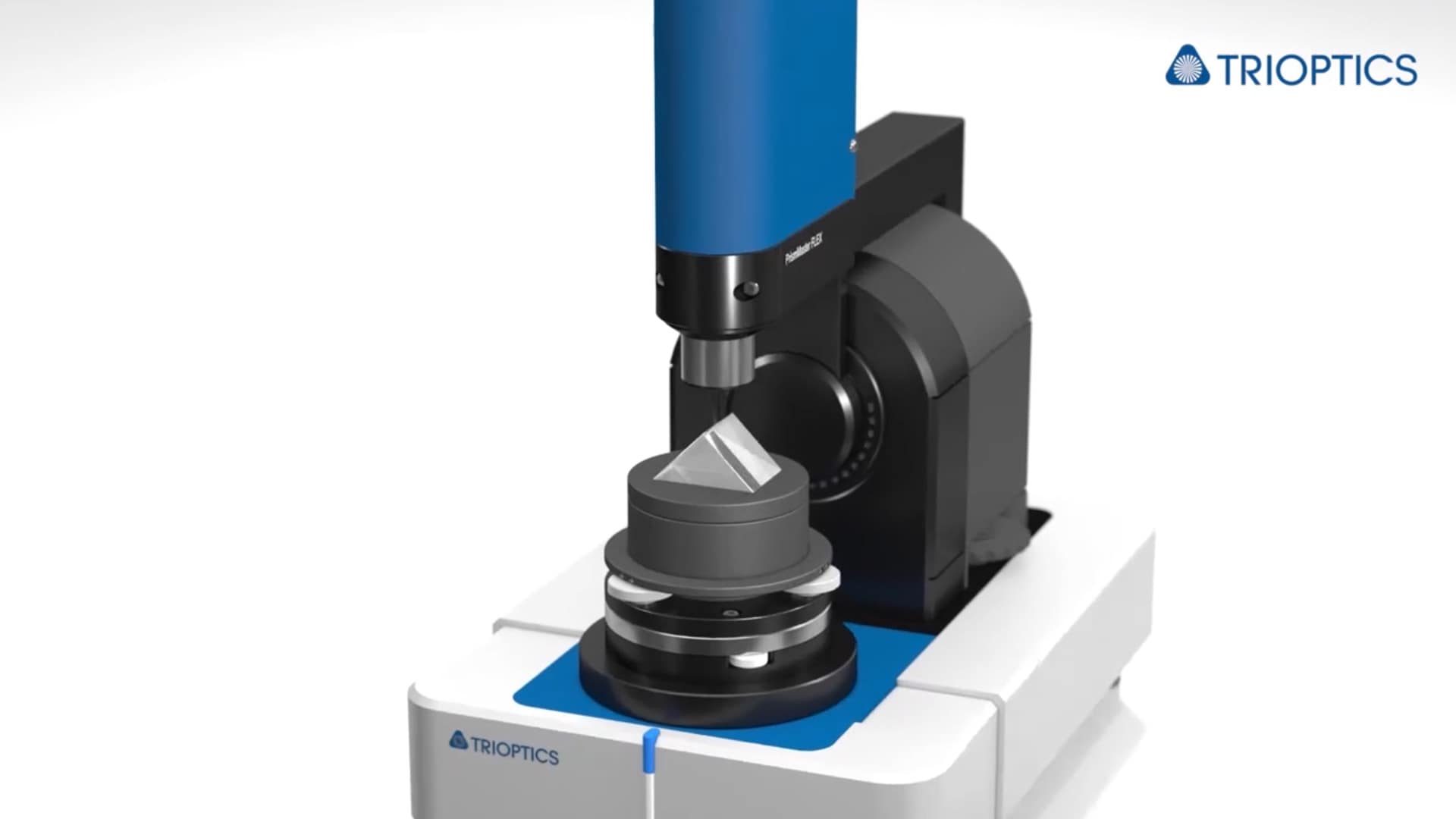

PrismMaster® Flex - 比较测角仪
通过可选的附加准直仪对表面角度进行比较测量：
- 偏转角的比较测量
- 通过可选的附加自准直仪对平面平行板的平行度进行绝对测量：
- 对两个表面进行比较测量

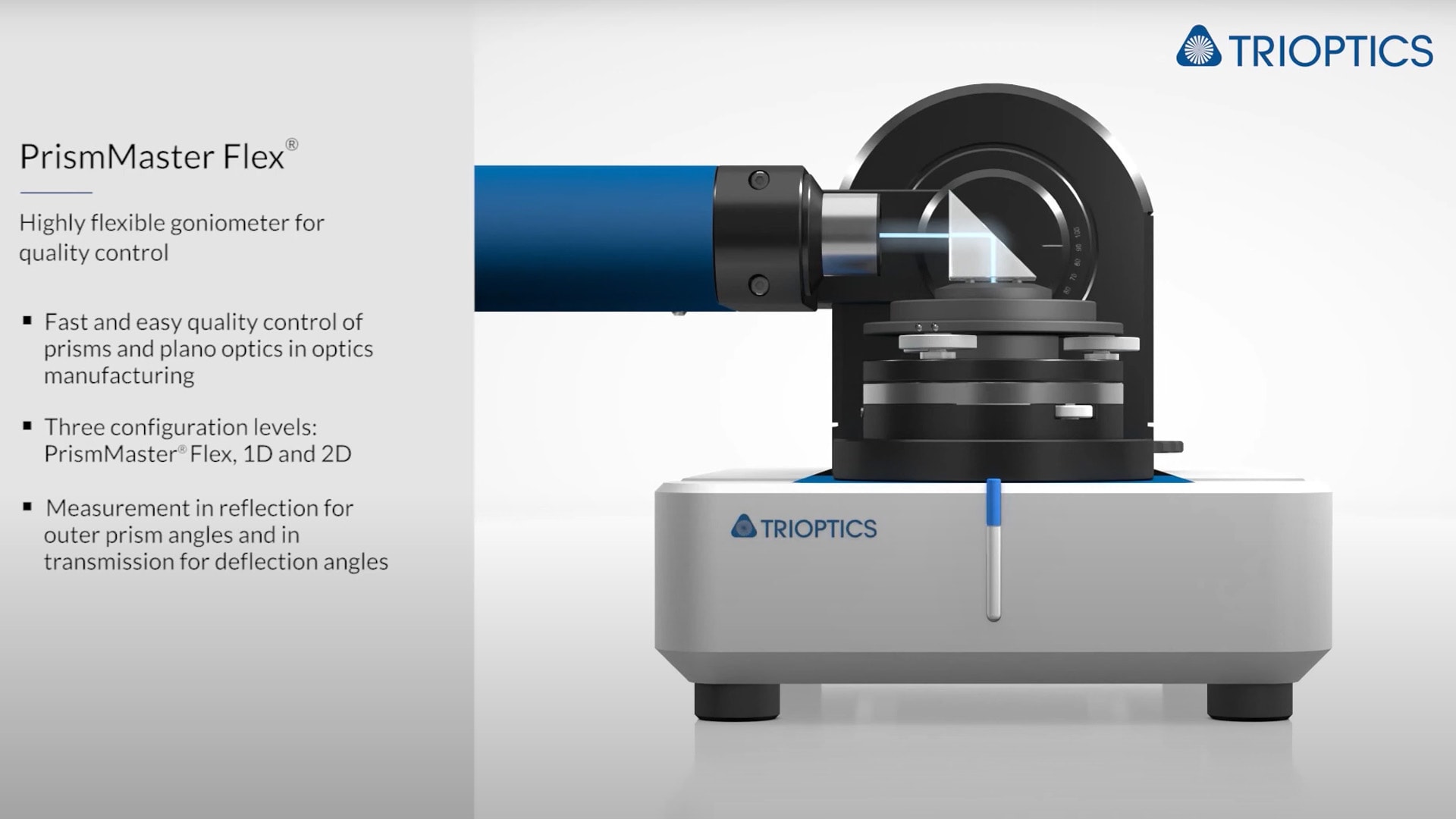

PrismMaster® Flex 1D - 绝对棱镜角度测量
摆臂上的编码器可提供以下测量可能性：
- 表面角度
- 可选装附加准直仪测量倾斜角：
- 偏转角/透射角
- 可选装窄带光源用于测量平面平行板的平行度
- 折射率

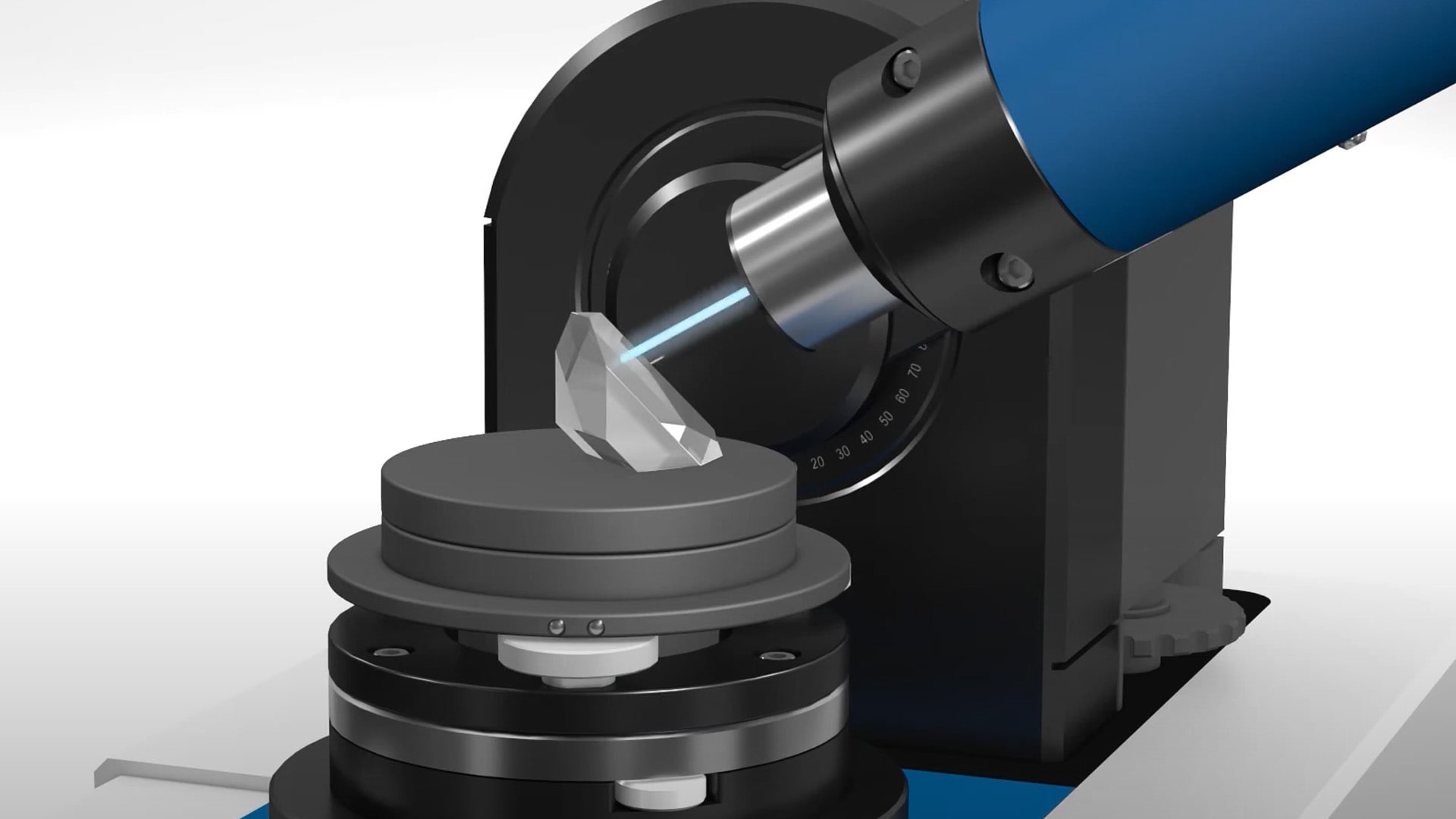

PrismMaster® Flex 2D - 适合复杂棱镜的高度灵活性
在转台上额外使用编码器可实现进一步的测量应用：
- 空间角度关系
- 楔形棱镜方向
- 高倾斜度表面的倾斜角
- 通过可选的附加准直仪和自准直仪测量锥体角度：
- 分束器立方体
x
软件

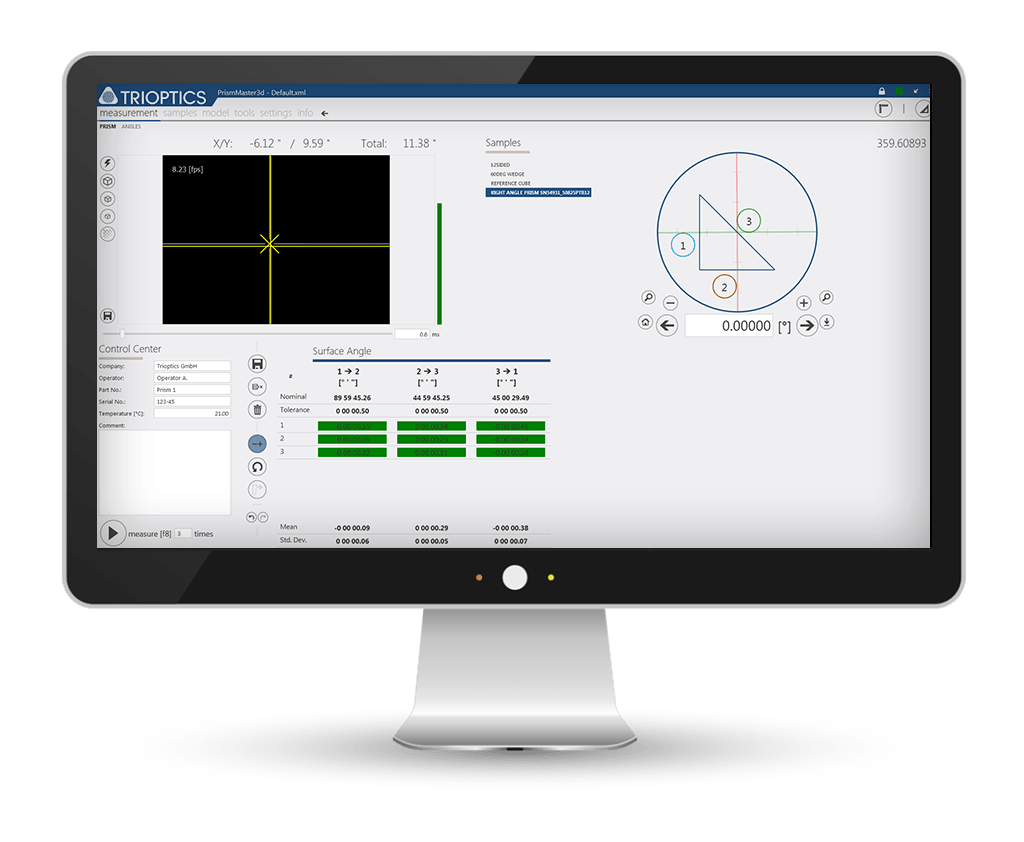

PrismMaster® 软件
标准样品测量过程
没有比这更简单的方法可以对平面光学元件进行快速的超高精度角度测量。新软件可全自动测量标准棱镜和多边棱镜：
- 使用棱镜配置器可轻松定义非标准棱镜和复合棱镜
- 软件支持的样品自动倾斜补偿（模拟倾斜台）可快速精确地测量棱镜角度和锥体误差，无需繁琐的调整
- 输入公差范围和通过/失败分类
- 根据 ISO 标准评估、显示和记录测量结果
