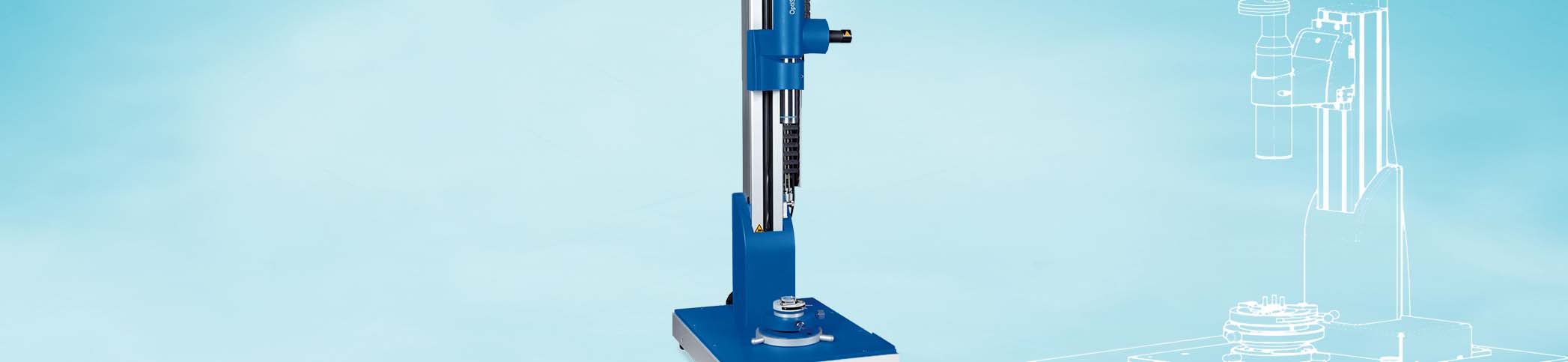

OptiSpheric®
对镜片光学参数的全面测试标准
OptiSpheric® 是对基本轴向光学参数和机械参数进行非接触式检测的行业标准，在全球范围内用于全面测量和检定单片镜片以及人工晶状体和光学系统。世界上最大的实验室和主要光学元件制造商都信赖 TRIOPTICS 光学检测系统。
他们使用 OptiSpheric® 对有效焦距、后焦距、法兰焦距、曲率半径和调制传递函数 (MTF) 进行可靠且可重复的轴向测量。有不同的产品型号可供选择，它们针对不同的应用进行了优化，简化了测量过程：不同测量范围的手动或自动化过程、与 OptiCentric® 的组合、其他波长的测量以及人工晶状体的空气中及原位测量。易于使用的软件可随时准确测量测试样本。
可靠且可追溯
用户友好且速度快
高效
产品

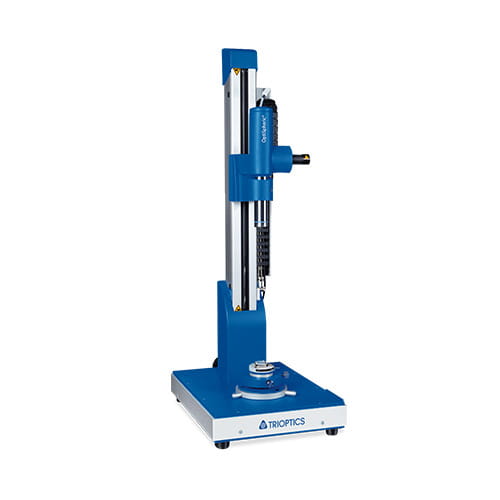

OptiSpheric® AF
镜片测试标准
自动化 OptiSpheric® AF 可在自动化测试序列中提供快速可靠的测试结果。
- 高精度自动对焦
- 后焦距 (BFL)、法兰焦距 (FFL) 和曲率半径的测量范围从 ±5 mm 至 ±490 mm
更多信息
OptiSpheric® AF 可提供四种版本。它们的测量范围各不相同：
- OptiSpheric® AF 500：
- 焦距范围从 -450 mm 至 +500 mm。
- 截止宽度、触点尺寸和曲率半径从 ±5 mm 至 ±490 mm
- OptiSpheric® AF 1000
- 焦距可达 ±1000 mm。
- 焦距、触点尺寸和曲率半径从 ±5 mm 至 ±490 mm。
- OptiSpheric® AF 1500
- 焦距可达 ±1500 mm。
- 焦距、触点尺寸和曲率半径从 ±5 mm 至 ±790 mm
- OptiSpheric® AF 2000
- 焦距可达 ±1500 mm。
- 焦距、触点尺寸和曲率半径从 ±5 mm 至 ±990 mm。

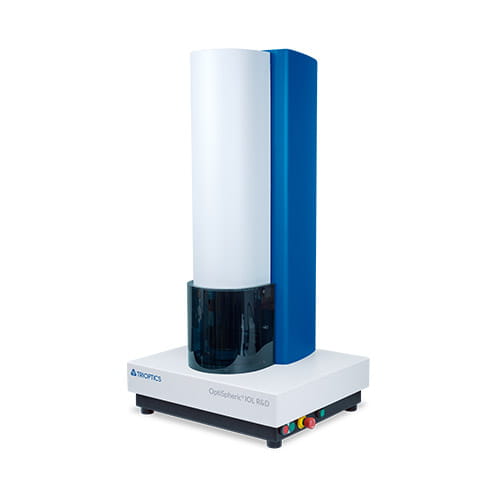

OptiSpheric® IOL R&D
在人工晶状体研发中进行全面测试
OptiSpheric® IOL R&D 可在研发过程中测试人工晶状体。
- 只需 12 秒即可快速测试单个镜片
- 根据 ISO 11979 在空气中或可加热原位眼模型中对疏水性和亲水性镜片进行符合 ISO 标准的测量
- 所有类型的人工晶状体的屈光度测量精度为 0.3%
更多信息
OptiSpheric® IOL 系列产品是人工晶状体检测的行业标准。客户在研发和生产中都需要进行高精度测量。通过透明的测量过程可轻松测定重要参数，例如：
- 屈光度（球面、柱面、混合）
- 有效焦距 (EFL)
- 光学传递函数（MTF 和 2D-MTF）
- 点扩散函数（PSF 和 LSF）
- 圆柱轴的方向、光轴的正交性以及标记与光轴的偏差
- 曲率半径（空气中）
- 后焦距（BFL，空气中）
- MTF 焦点扫描（“通过焦点扫描”）
- 能量分布（MTF 区域）
- 拉伸比
- 目视检查
这些测量系统通用于所有类型的人工晶状体（单焦点、焦深延长型 (EDOF) 、多焦点、三焦点、复曲面和非球面 IOL（每个衍射、折射或扇形透镜）），并可将测量结果追溯至 NPL 和 NIST 等国际独立检测机构。

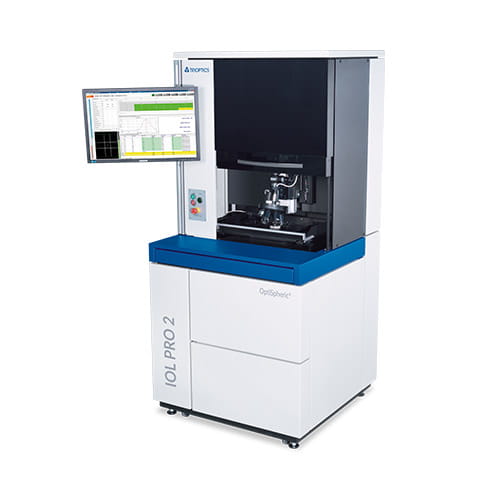

OptiSpheric® IOL PRO 2
全自动 IOL 测量
OptiSpheric® IOL PRO 2 可在生产中检测人工晶状体。

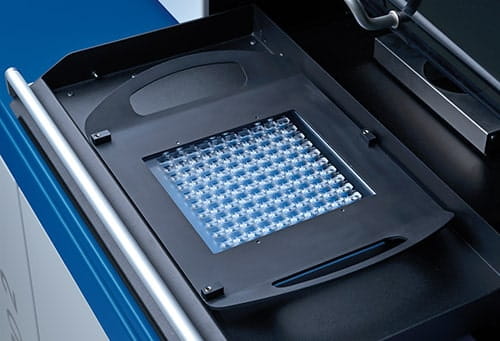

- 高处理量，每个托盘多达 100 个镜片
- 根据 ISO 11979 在空气中或可加热原位眼模型中对疏水性和亲水性镜片进行符合 ISO 标准的测量
- 所有类型的人工晶状体的屈光度测量精度为 0.3%
更多信息
OptiSpheric® IOL 系列产品是人工晶状体检测的行业标准。客户在研发和生产中都需要进行高精度测量。通过透明的测量过程可轻松测定重要参数，例如：
- 屈光度（球面、柱面、混合）
- 有效焦距 (EFL)
- 光学传递函数（MTF 和 2D-MTF）
- 点扩散函数（PSF 和 LSF）
- 圆柱轴的方向、光轴的正交性以及标记与光轴的偏差
- 曲率半径（空气中）
- 后焦距（BFL，空气中）
- MTF 焦点扫描（“通过焦点扫描”）
- 能量分布（MTF 区域）
- 拉伸比
- 目视检查
这些测量系统通用于所有类型的人工晶状体（单焦点、焦深延长型 (EDOF) 、多焦点、三焦点、复曲面和非球面 IOL（每个衍射、折射或扇形透镜）），并可将测量结果追溯至 NPL 和 NIST 等国际独立检测机构。
下载
软件

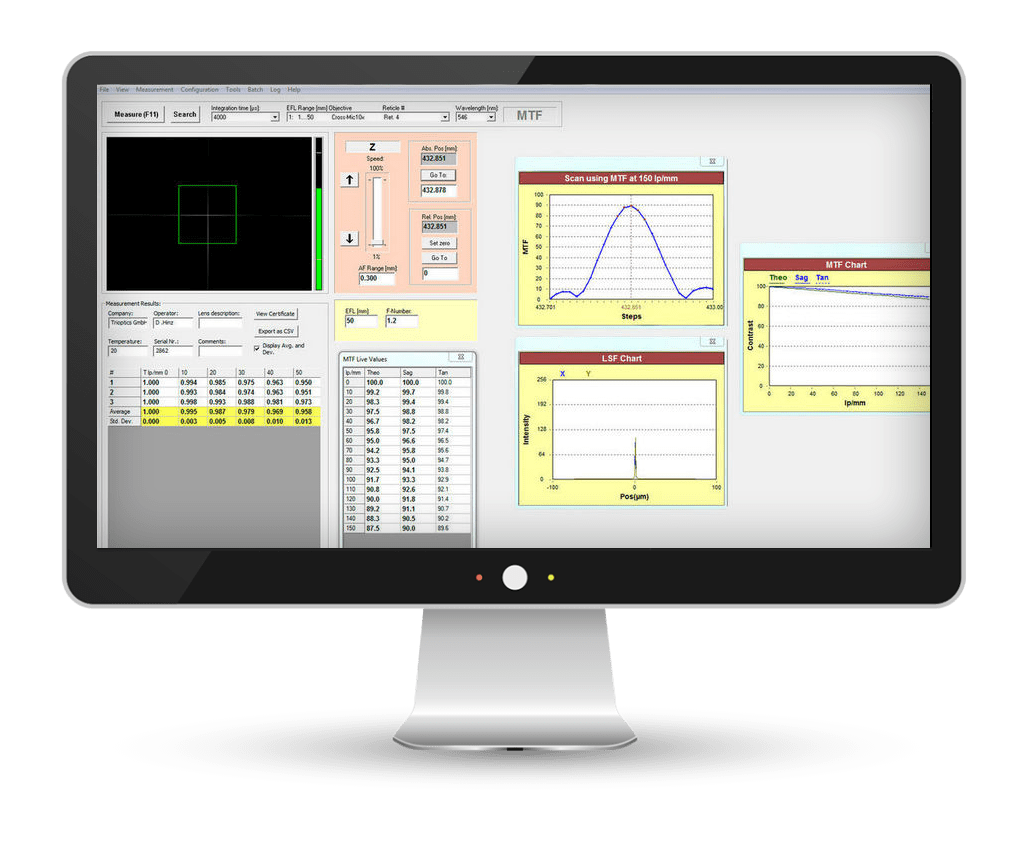

OptiSpheric® 软件
简单、直观的操作
久经验证的 OptiSpheric® 软件操作简单直观，满足光学制造的要求。它可达到对测量速度和精度的高要求，提供一致、可靠的测量结果。标准测量序列，还有配置单独的测量序列作为补充。
该软件在许多方面令人信服：
- 全面、可靠的功能，可用于生产和研发
- 客户可以根据特定需要使用脚本工具编制测量和分析顺序，优化测试顺序，因此非常适合研发实验室
可根据当前应用自动定位适当的分划板，工作速度快
用于 IOL 测量
该软件专门针对 IOL 测量领域进行了适配。
它提供了：
- 为不同的 IOL 类型预定义了测量过程，简化操作
- 只需点击几下即可轻松设置系统，开始对多达 100 个 IOL 批量进行全自动定心和测量
- 灵活的模块化菜单导航，可为不同的用户（研发、生产、管理员）进行设置
更多信息
- 通过图形显示和相机图像实时描述，测量结果易于理解
- 发生温度差、散焦和/或球面校正时，通过软件校正屈光度
- 通过数据库通信和可选的条形码阅读器连接实现高效的数据输入和输出
- 例如，不同模式允许准备独立的测量脚本
升级
镜片支架

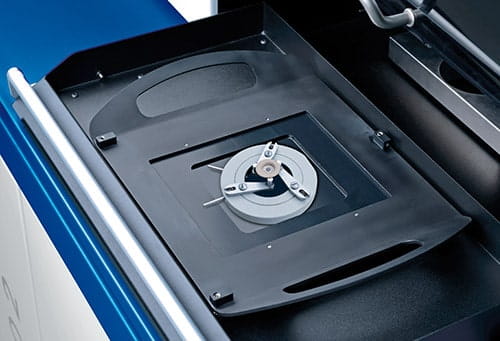

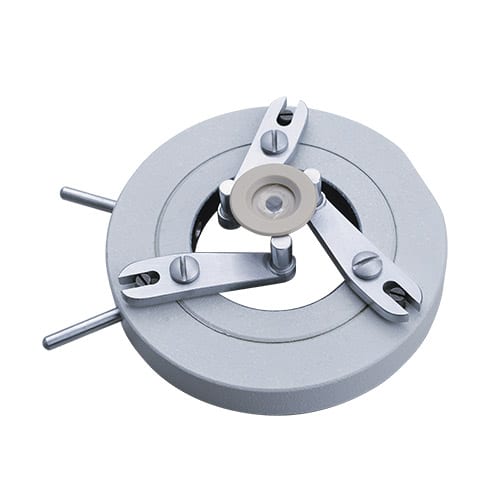

- 用于外径为 3 mm 至 35 mm 的镜片的自定心支架，带 X-Y 移动装置
- 用于外径为 5 mm 至 75 mm 的镜头的自定心支架，带 X-Y 滑动装置
测量范围和参考值
- 用于扩展测量范围的其他光学配件
- OptiSpheric® 也可作为 OptiCentric® 的模块提供。
- 标准镜头
光源
- 用于简化 BFL、FFL 和曲率半径测量的附加光源
- 用于在其他波长下测量的滤光片

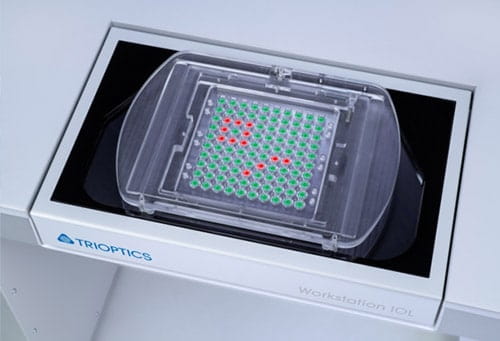

SortStation IOL 可简单、快速、安全地执行测量上游和下游的所有工作步骤：

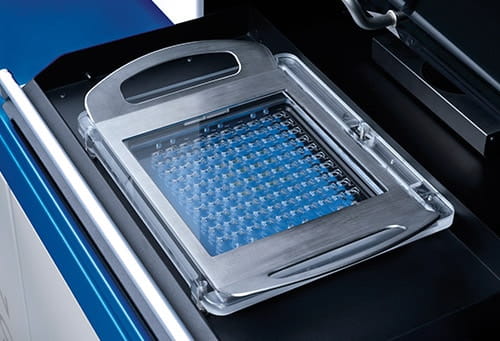

- 装载托盘：
通过最佳光源，可轻松看到镜片最佳定位。 - 测量后对镜片分类：
测试结果自动传输到显示屏上，并在样品位置上直接显示。通过绿/红色彩方案显示是否满足合格/不合格标准，并能可靠地分配每个镜片。

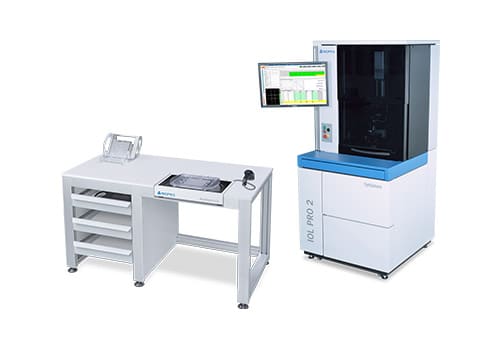

WorkStation IOL

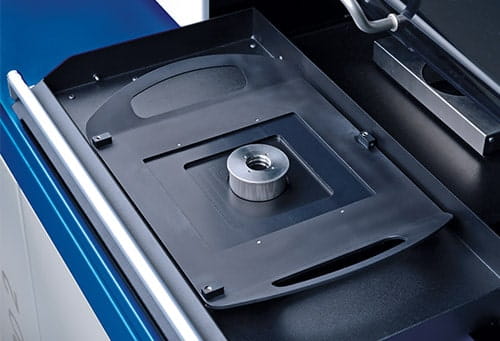

Workstation IOL 是一个整合了 Sortstation IOL 的工作站。Workstation IOL 的储存空间可用于存放未使用的托盘和其他配件，保持一切井井有条。抽屉插件有助于安全有序的存放。使用相应的支架，可轻松安全地设置原位托盘进行干燥。

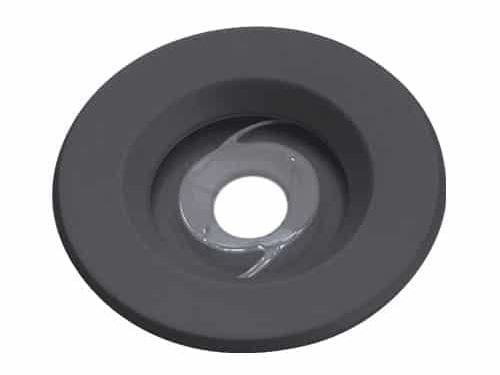

定制镜头支架
其他：

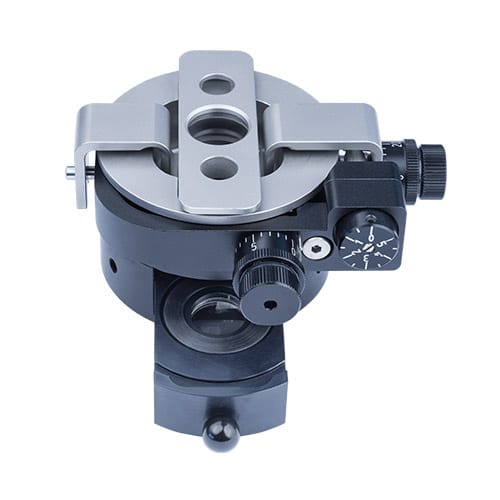

- 模拟眼加热
- 不同设计的角膜，例如具有球面像差的角膜
- 高性能 LED（光源）

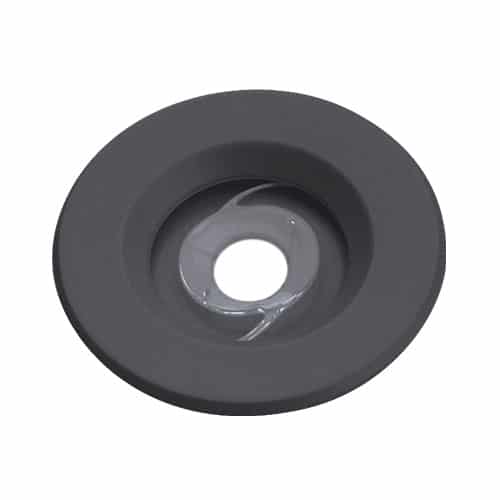

- 用于托盘的定制镜片支架
- 用于在各种波长和明视光下进行测量的滤光片
- 高分辨率相机
