ProCam®
主动对准、装调、测试相机模块和激光雷达系统
通过 ProCam® 系列测量和生产设备，我们为高精度光学传感器系统的主动对准和批量生产挑战提供最新的解决方案。主动对准技术在优化相机模块和激光雷达组件的成像质量方面起着关键作用。通过在整个视野中提供最佳成像质量，主动对准是生产高端相机应用和激光雷达系统的成熟而高效的制造过程。

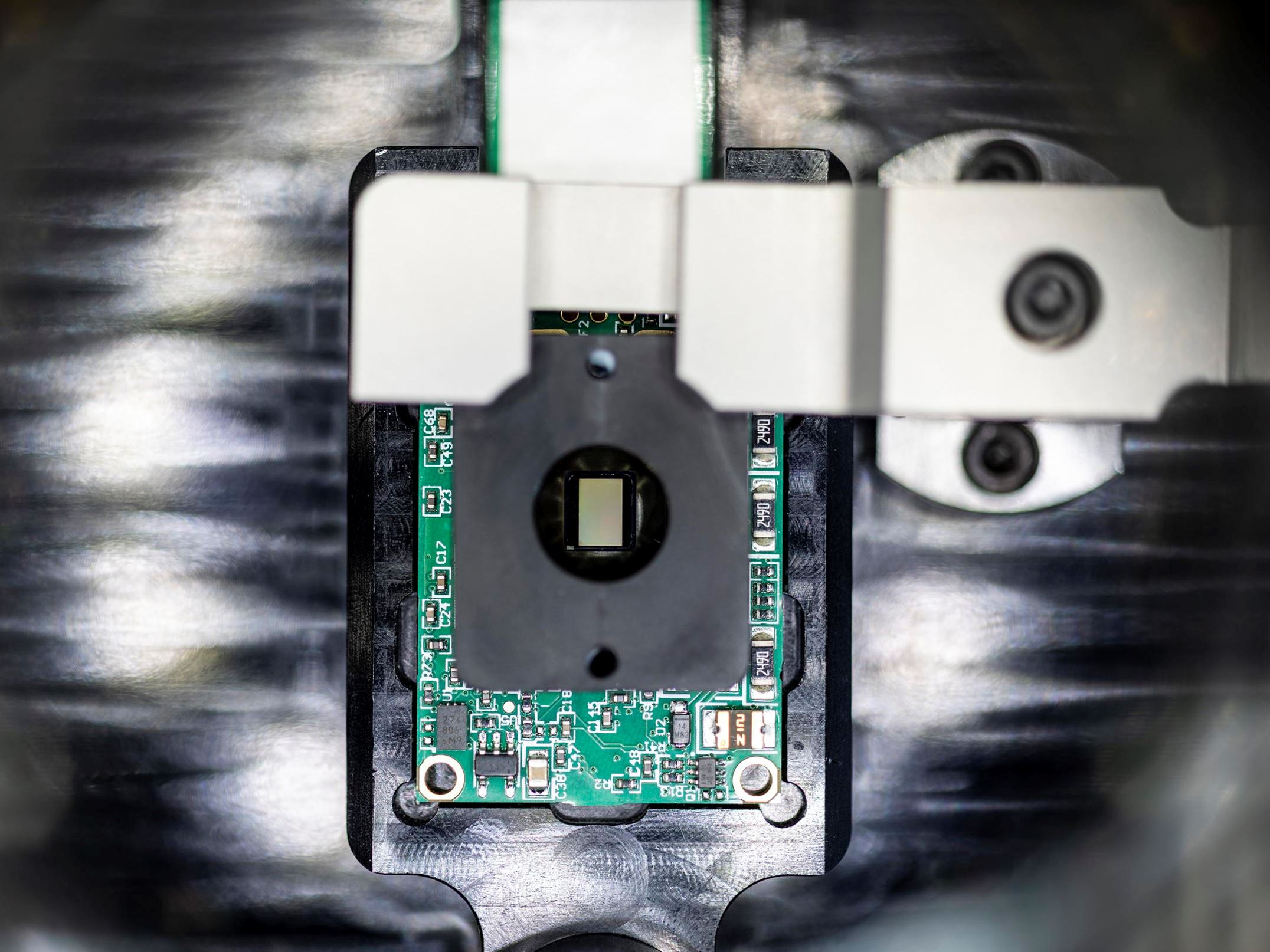

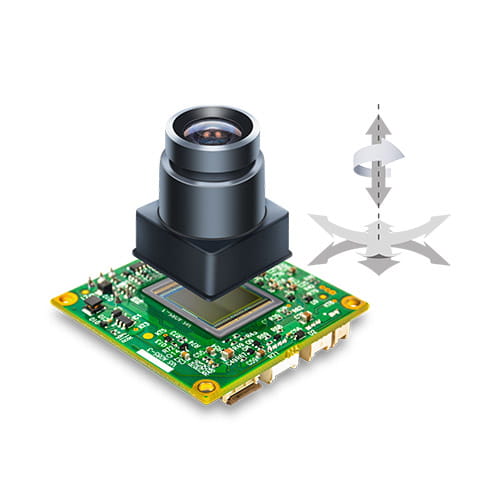

什么是主动对准？将图像传感器与镜头对准，同时从传感器主动读取图像数据。
高性能
灵活
久经验证的技术
产品
ProCam® 原型制造
关于相机和激光雷达对准的咨询和工程设计服务
我们的服务可根据您的要求开发最佳相机模块。该服务包括持续的内部原型制造和小批量生产。
- 优化设计，实现最佳的主动对准过程
- 所有 6 个轴（倾斜、平移、对焦、旋转）上的对齐均在亚微米范围内进行，以实现最佳成像质量
- 帮助根据您的需求，如批次大小和周期时间，选择最佳制造策略
更多信息
我们的服务一览：
- 针对主动对齐过程对您的相机样本进行联合优化
- 使用 ImageMaster® HR 对镜头进行初始检查
- 使用 ProCam® 主动对准，包括紫外线固化
- 炉内固化
- 通过 CamTest 进行最终质量检查和详细分析
- 使用 ProCam® 和 CamTest 为您的批量生产找到最佳配置
我们很乐意帮助您选择粘合剂。您还将获得有助于可追溯性和分析的评估及测量结果。

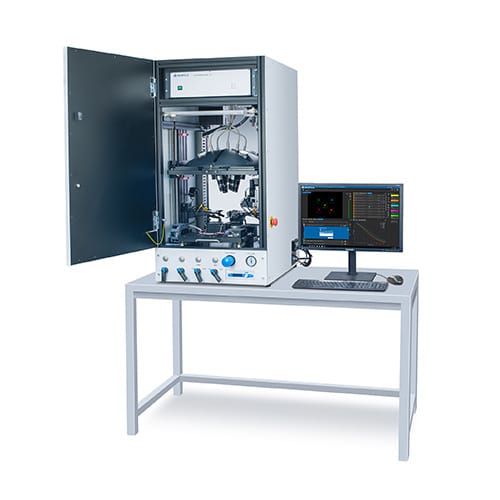

ProCam® Lab
用于研发和原型制作的入门级主动对齐系统
凭借新的 ProCam® Lab，我们为希望掌握低件数高精度相机模块主动对准和装调的关键挑战的客户提供理想的解决方案。客户可以轻松地开启相机业务，并优化原型供以后批量生产。
除了购买我们的 ProCam® Lab Basic 主动对齐系统外，我们还提供用于设置整条装配线的完整套件。完整套件包括以下内容：
- 对象生成器/光管、点胶模块、紫外固化模块
- 用于粘合剂储存的热固化炉和冷冻机
- 样品特定的工件支架和镜头夹具

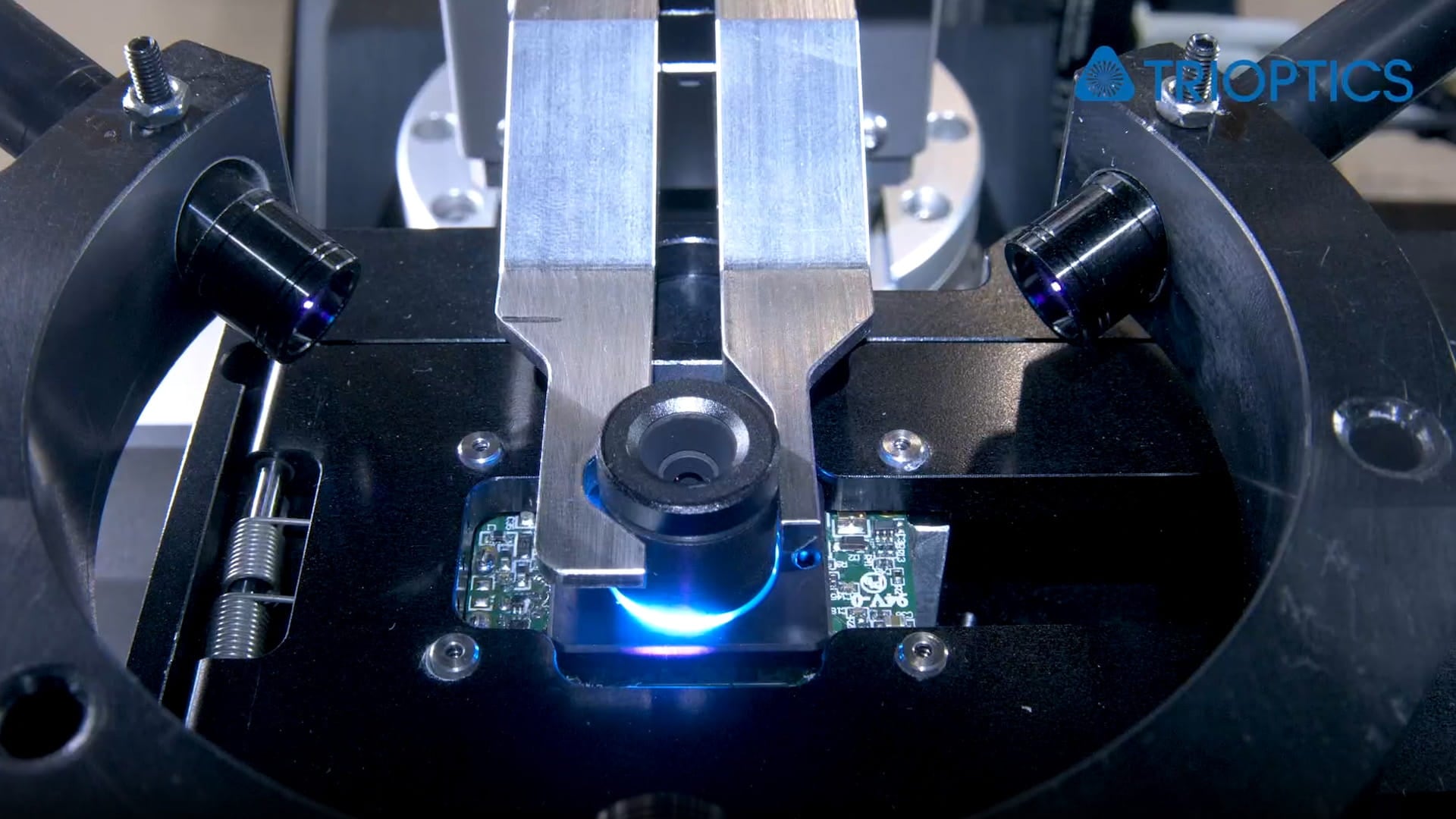

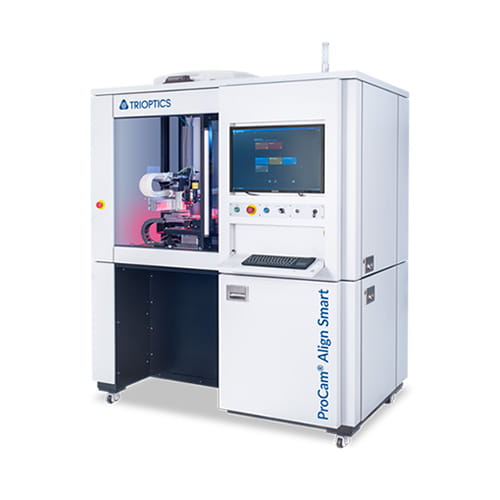

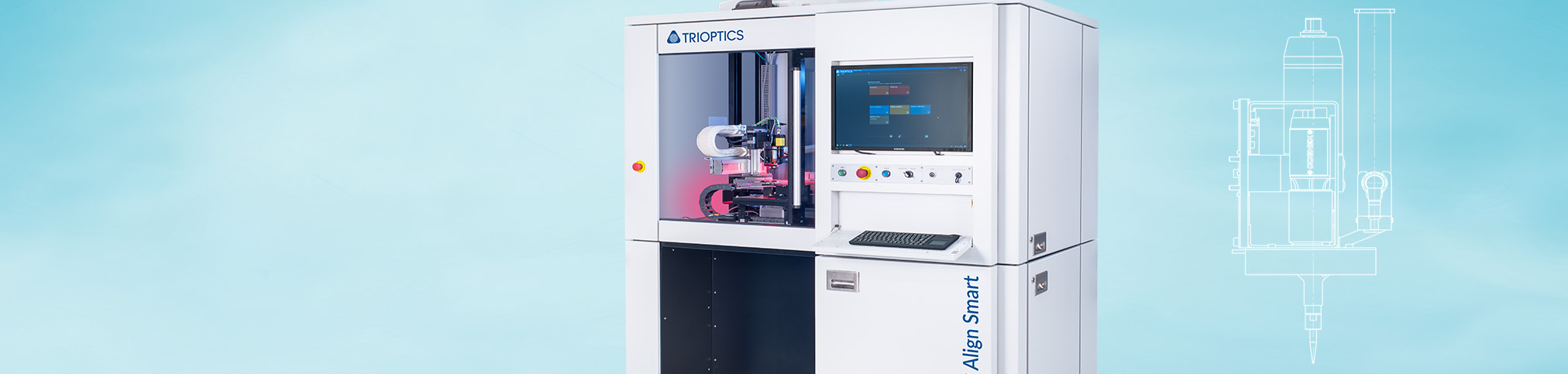

ProCam® Align Smart
应用广泛的主动对准系统，适用于小批量生产
ProCam® Align Smart 是通过主动对准方法优化相机模块光学性能的优质解决方案。
- 自动涂胶
- 将光学元件与传感器对准，或者反过来
- 对平移、倾斜、对焦和旋转进行精确调整，以实现最佳成像质量
- 过程结束时自动进行紫外线固化
更多信息
- 在亚微米/亚弧分的极小精度范围内主动对齐
- 高达 6 个自由度
- 实时 MTF 特征描述和最终 MTF 测试
- 主动对准最大覆盖 140° 视场的广角光学器件（可根据要求提供最大覆盖 170° 视场）
- 可用于无限-有限和有限-有限共轭样本的光管
- 可根据要求进行双重/立体和三重相机对齐以及激光雷达对准
- 运动型光学调整架确保轻松的转换过程
- 基本机器包括控制系统、硬件和软件、操作元件和显示器
- 定制的仪器选项：点胶枪（应用特定）、光管（相机特定）、工件支架、紫外固化、夹具、相机连接，包括图像采集卡（相机特定）

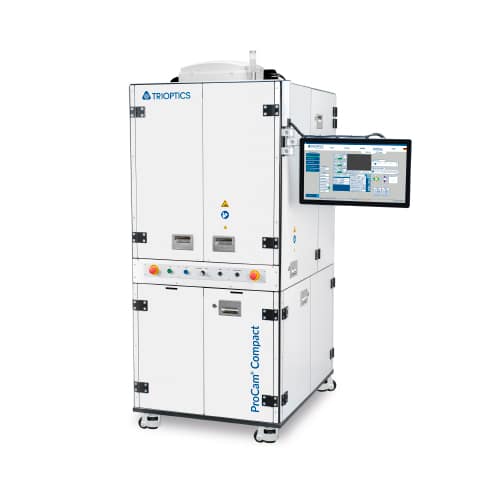

ProCam® Compact
用于主动对准中等产量的入门级生产系统
ProCam® Compact 是一款经济高效的入门级系统，适合各种相机应用的批量生产。坚固耐用的生产设备提供高质量的测量技术和高精度，维护需求低。
- 出色的生产力和效率
- 体积小——输出大
- 一日安装（适用于已预配置的设备）
- 机器设计灵活，因此可快速转换产品，即更换不同类型的相机
更多信息
- 快速更换 WPC、夹具和 UV 支架
- 可在 10 分钟内更改产品类型（如果产品的传感器保持不变）
- 极精确的测量结果
- ProCam® 软件的先进算法可达到最佳的相机对准测量结果

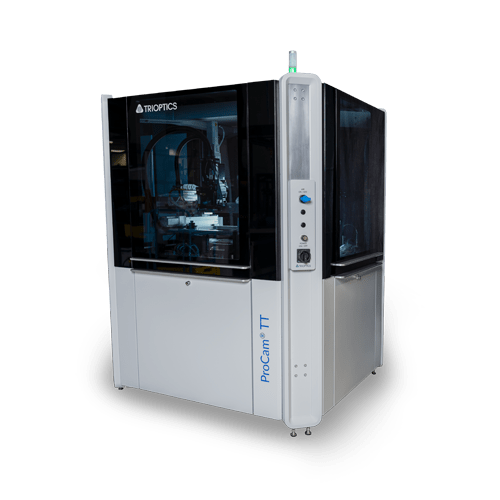

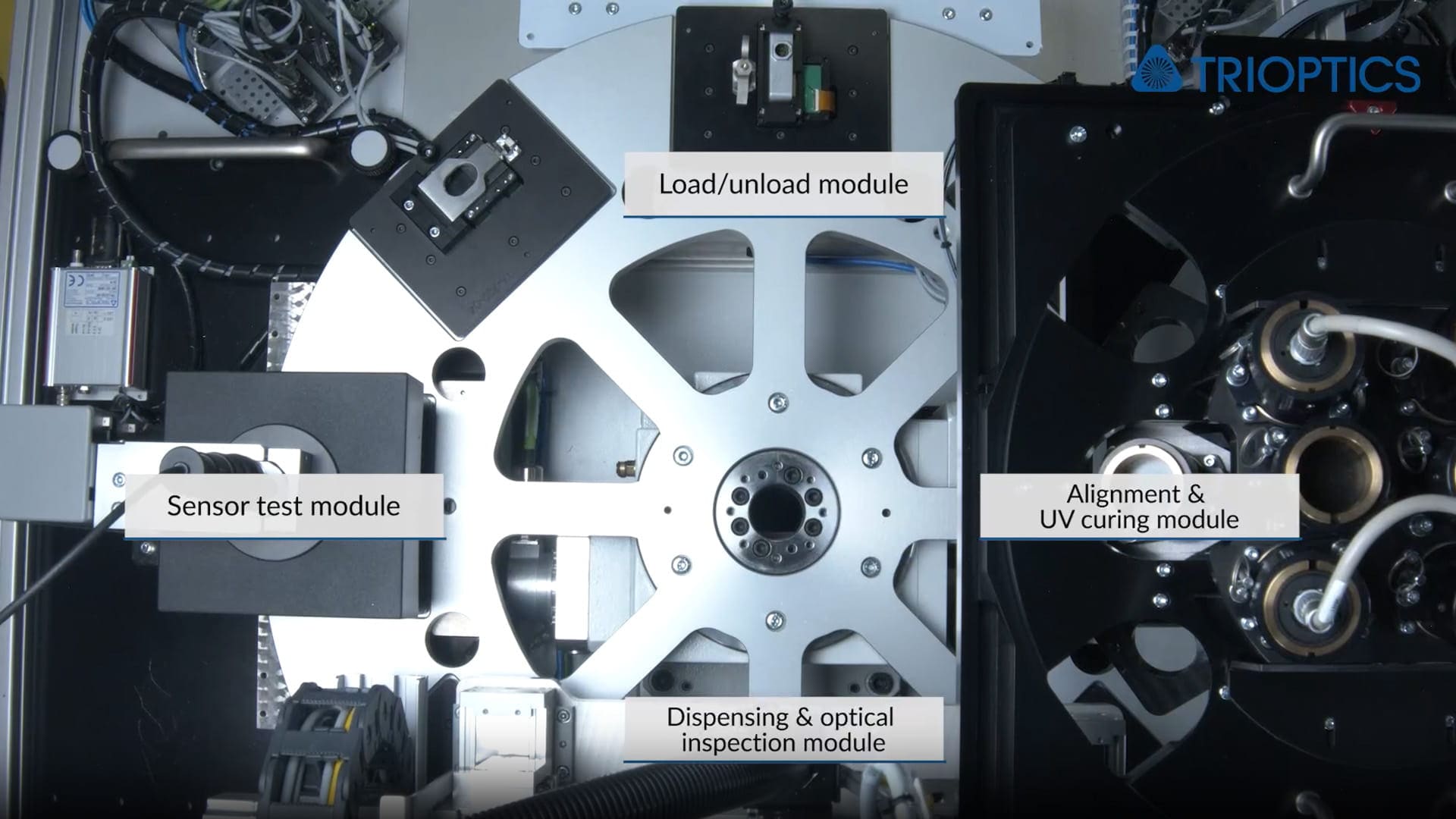

ProCam® TT
适合大量产品主动对齐的全生产系统
ProCam® TT 是一款高度自动化的高性能系统，用于相机和激光雷达系统的主动对准和装配，占地面积非常小。
- 周期时间 12 秒，即UPH 300 （取决于客户的具体相机数据）
- 在周期时间内快速转换产品
- 手动操作或集成到自动化生产线中
- 高精度准直仪目标生成器
更多信息
- 在亚微米/亚弧分的极小精度范围内主动对齐
- 高达 6 个自由度
- 高精度粘合剂计量装置和图像处理控制器
- 主动对准最大覆盖 180° 视场的广角光学器件（可根据具体要求提供）
- 可根据要求进行双重/立体和三重相机对齐以及激光雷达对齐
- 占地面积小：1400 mm × 1480 mm × 1875 mm
- 有助于可追溯性和分析的全面数据界面
- 连接到 MES 和主机
- 用于手动装载或自动机器人装载的可变外壳
- 可根据要求集成不同的测试模块
- 基本机器包括控制系统、硬件和软件、操作元件和显示器
- 客户和应用特定的设备选项：控制器机架、加载/卸载功能、点胶枪、光管/准直仪、工件支架、紫外固化装置、夹具、相机连接

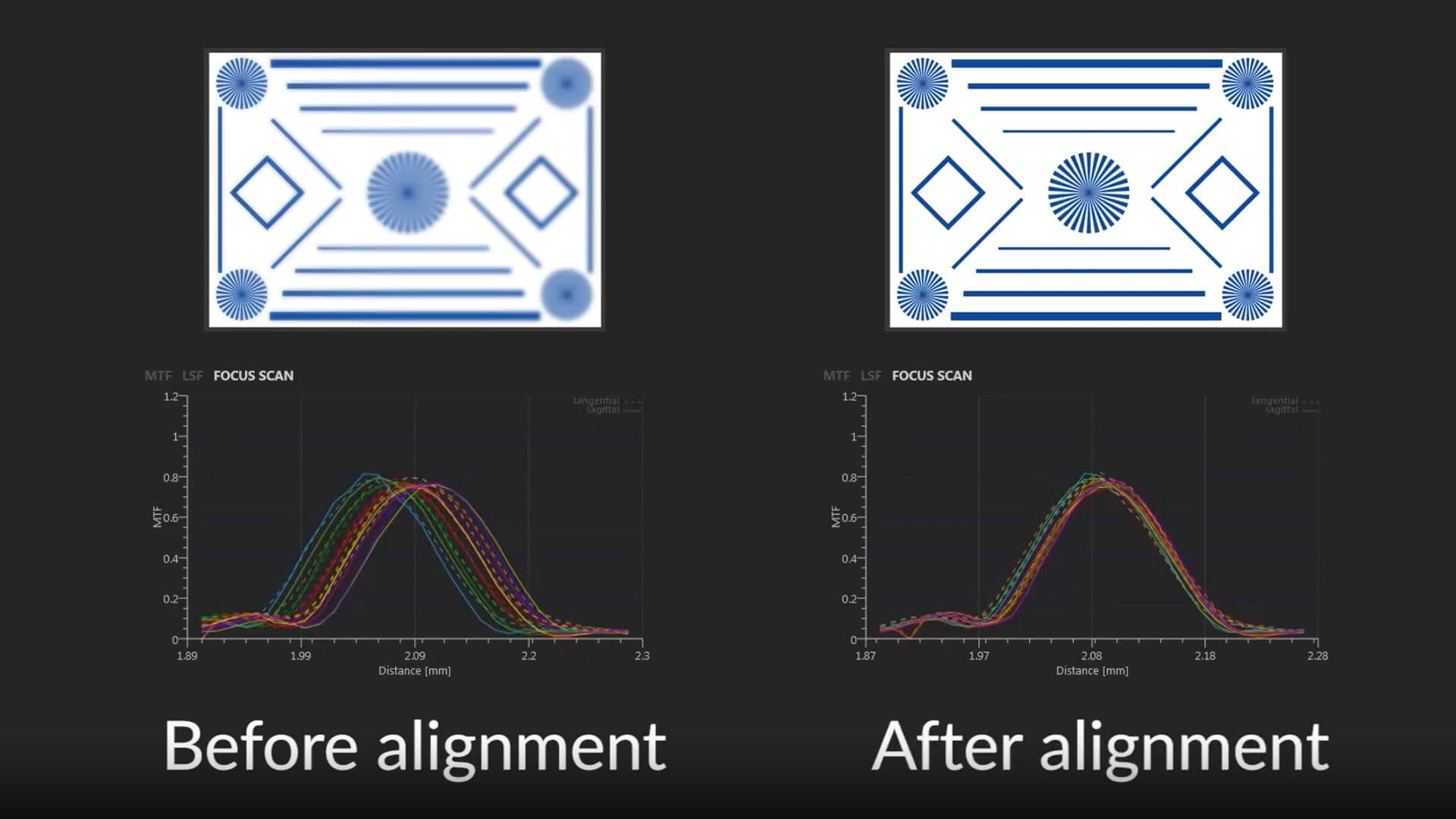

视频
下载
软件

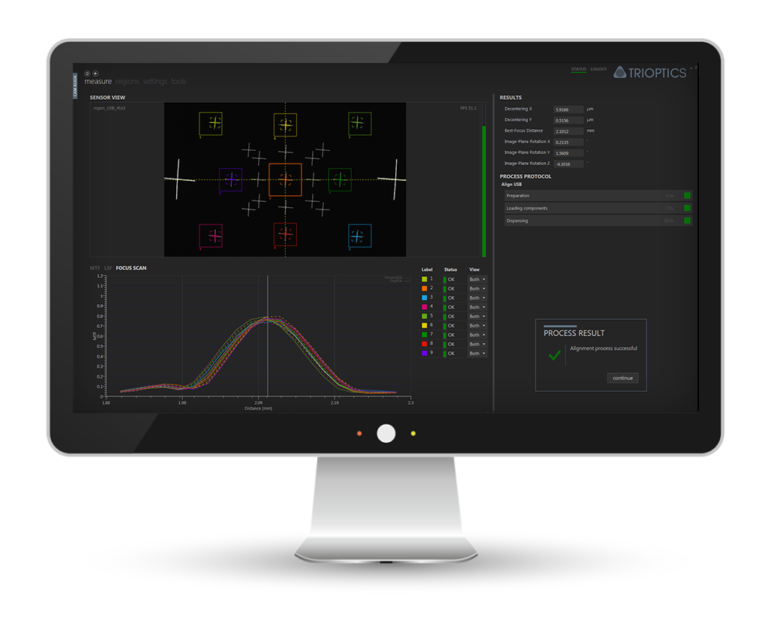

ProCam® 软件
ProCam® 软件包含了用于全自动主动对准过程的组件：
- 使用高精度图像分析算法可自动实时分析准确对准过程的所有相关参数，例如多个视场位置上的 MTF 和图像平面的倾斜度，并将这些参数用于对齐过程。
- ProCam® 通过软件控制对准和测量过程的所有阶段
- 使用集成的脚本工具，可以根据特定的客户需求和产品轻松调整测量和对准过程。
- 测量数据可保存在数据库中，以便完整追溯整个过程。
- 通过设置各个配置文件，可快速切换不同相机类型的产品。
升级

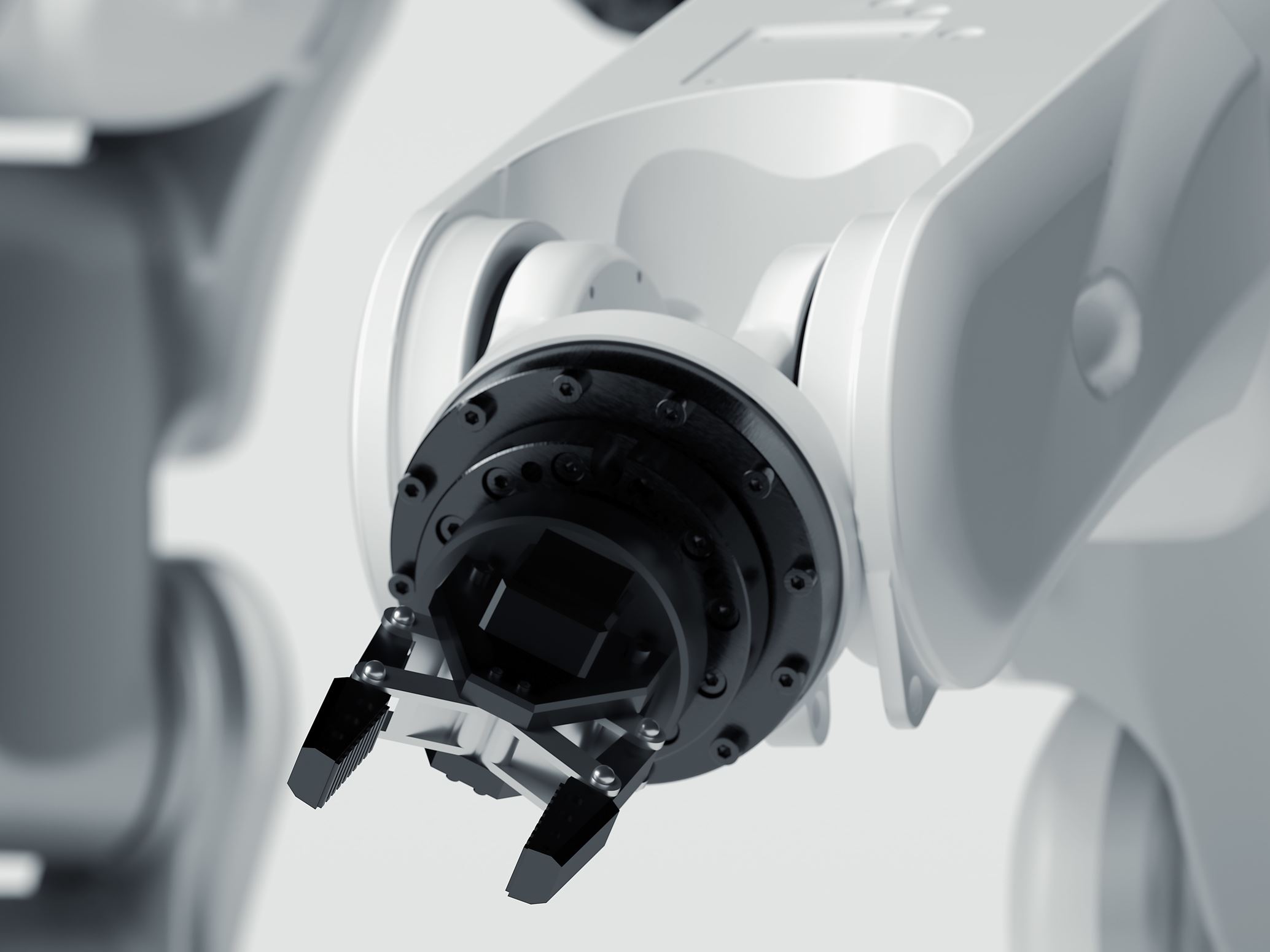

机器人装载
即插即用的准直仪圆顶
传感器测试

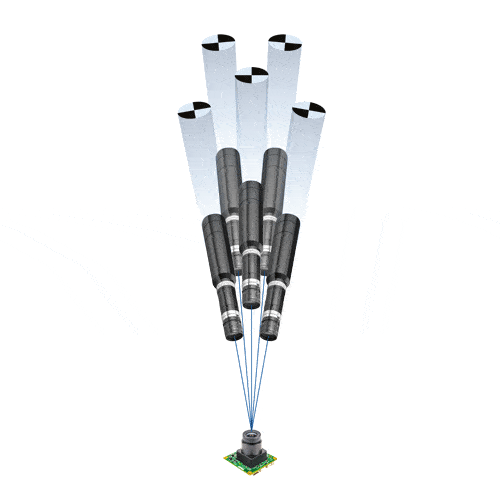

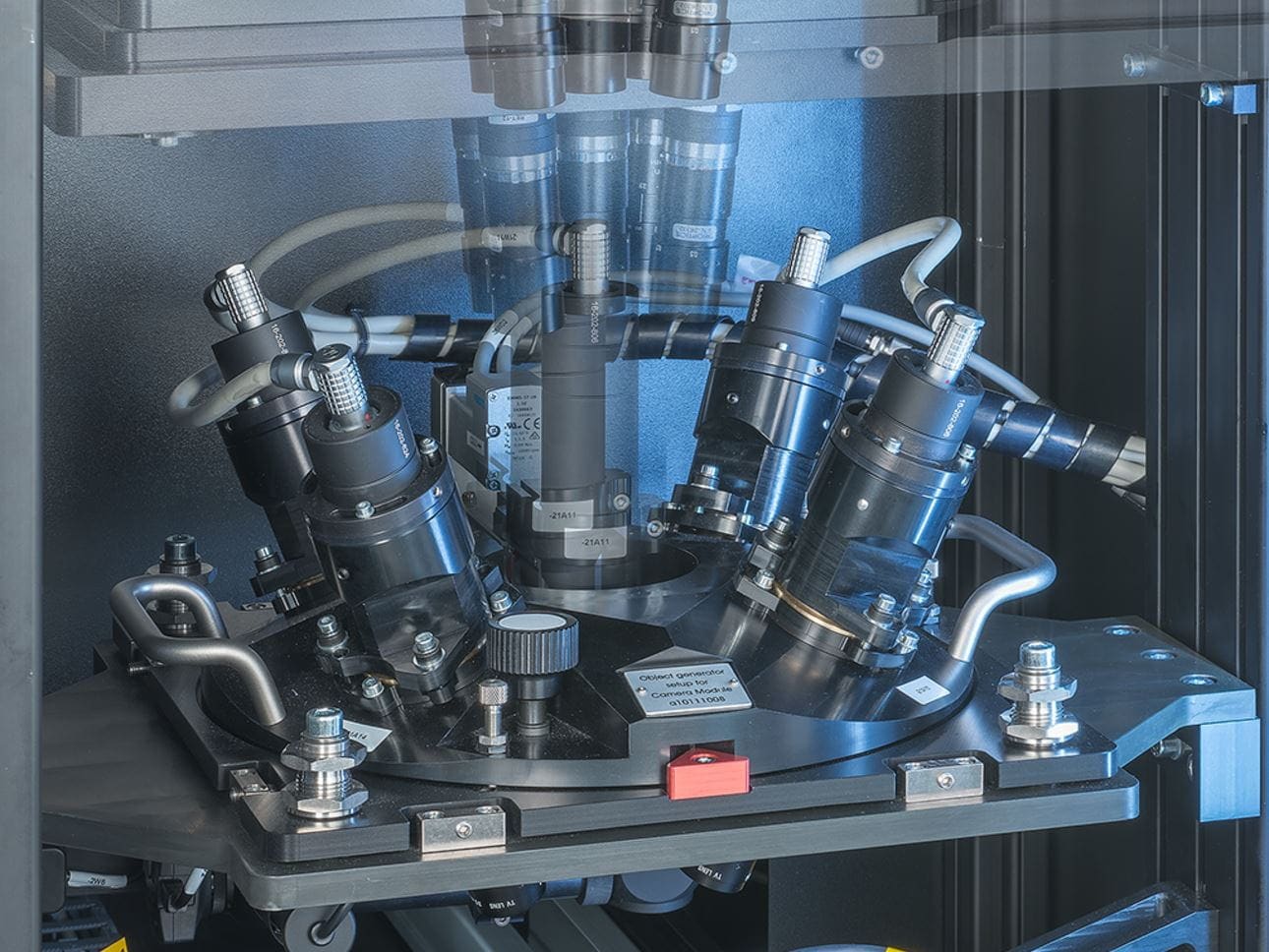

多位置圆顶
在开发和原型制造阶段，许多客户希望尝试不同的相机配置和测量位置。
TRIOPTICS 的新型多位置圆顶专为这一反复试验试错阶段而开发，可最大限度地提高相机生产和测试的灵活性。只需几个简单步骤即可更改光管的设置，并可连续调整光管。可以快速调整和定位最小和最大角度。使用这款多位置圆顶，只需一台设备即可测试 1:1、4:3 和 16:9 三种不同的传感器格式。
具体而言，这意味着在更换产品时可节省大量时间和成本。许多可调节的测量位置使相机生产和测试比以往任何时候都更加灵活。
新型多位置圆顶现可作为 ProCam® Lab、ProCam® Align Smart 和 CamTest Focus 的升级提供。
