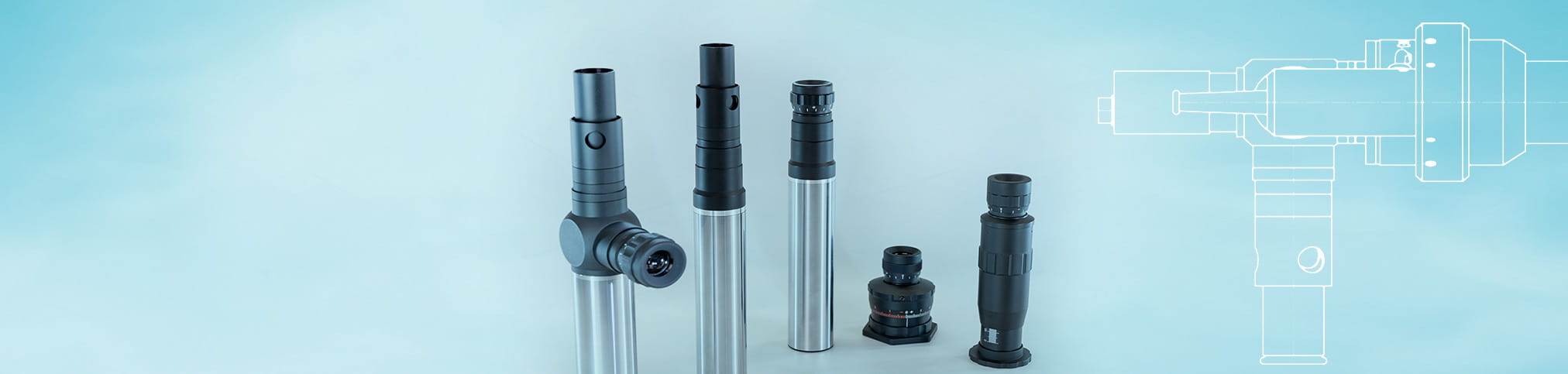

OptiTest®
视觉光学测量仪器
性价比高
灵活
多样性
自准直仪
自准直仪

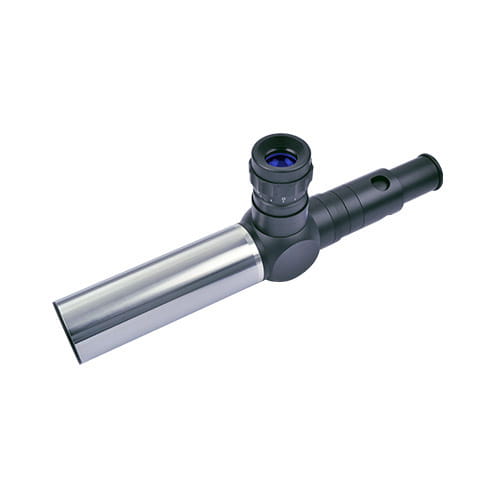

固定焦点设置的自准直仪
具有固定焦点设置的自准直仪的两个分划板定位在已校准物镜的焦平面中，使发射光束平行。这种常见配置称为无限设置，即自准直仪聚焦在无限远处。
- 具有无限远设置的固定焦点设置
- 提供用于移动分划板的双千分尺（可选配数字显示屏）
可调焦式自准直仪
具有可调焦设置的自准直仪
可调焦式自准直仪（可调焦式自准直望远镜）的分划板可以从物镜的焦平面移出，使自准直仪可以在有限距离上聚焦。
- 可调焦，可设置有限距离
- 提供用于移动分划板的双千分尺（可选配数字显示屏）

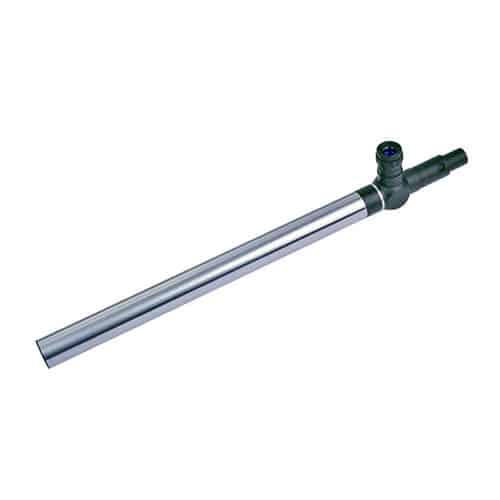

大视场自准直仪
带固定焦点设置的大视场自准直仪
TRIOPTICS 开发了一系列独特的自准直仪，以满足客户对大视场光学仪器的测试要求。
- 与标准自准直仪相比，视场扩大 50% 至 100%
- 具有无限远设置的固定焦点设置
- 提供用于移动分划板的双千分尺（可选配数字显示屏）
可调焦式大视场自准直仪
可调焦设置的大视场自准直仪
可调焦式自准直仪的分划板可从物镜的焦平面移出，使自准直仪可在有限远处聚焦。
- 与标准自准直仪相比，视场扩大 50% 至 100%
- 可调焦，可设置有限距离
- 提供用于移动分划板的双千分尺（可选配数字显示屏）

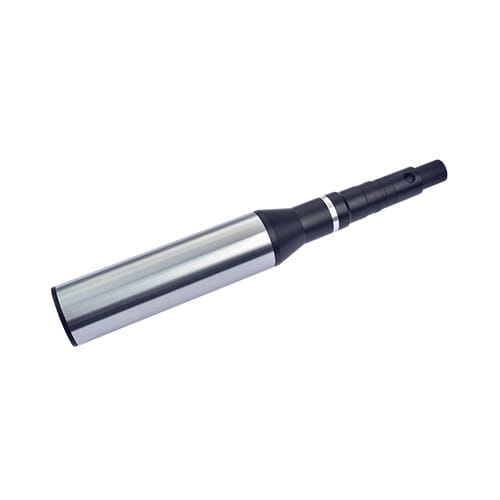

准直仪
准直仪
固定焦点设置的准直仪
准直仪是一种光学仪器，由一个校准良好的物镜组成，其焦平面上有一个被照亮的分划板。发射光束是平行的（准直光束），使分划板的图像被投射到无限远处。
- 分划板的图像通过 546 nm 的波长被投射到无限远处（其他波长也可按要求提供）
- 分划板和物镜之间的距离是固定的
- 提供用于移动分划板的双千分尺（可选配数字显示屏）

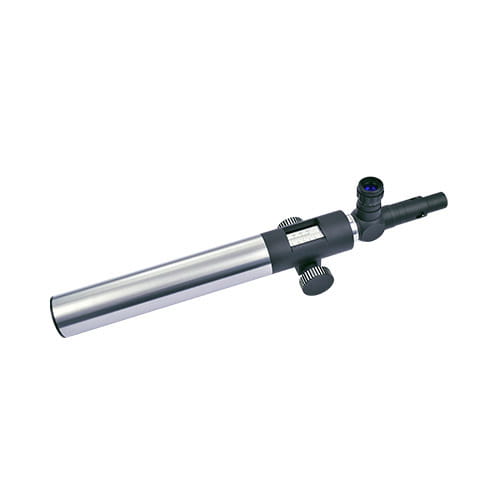

可调焦准直仪
可调焦准直仪
可调焦准直仪（有限距离设置）的分划板管口安装在一个可伸缩管上，以便调节焦点。这样可以实现有限和无限距离设置。
- 焦点位置可以调节，可进行有限和无限距离设置
- 可提供用于移动分划板的双千分尺（可选配数字显示屏）
大视场准直仪
定焦大视场自准直仪
为了满足客户对大视场光学仪器测试的要求，TRIOPTICS 开发了一系列独特的大视场准直仪。
- 视场比标准准直仪增大 50% 至 100%
- 分划板的图像被投射到无限远
- 可提供用于移动分划板的双千分尺（可选配数字显示屏）
可调焦大视场准直仪
可调焦距设置的大视场准直仪
焦点设置可调，可以设置有限距离和无限距离。
- 视场比标准准直仪增大 50% 至 100%
- 可提供用于移动分划板的双千分尺（可选配数字显示屏）
望远镜
望远镜

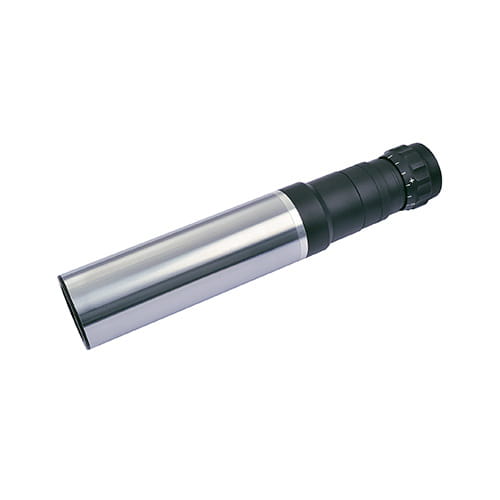

定焦工业望远镜
工业望远镜预设为无限远，可将远距离的物体成像到物镜的图像平面中。然后图像被放大，可通过目镜观察。进行测量时，通常在图像平面中放置一个带刻度的分划板。工业望远镜的放大率由物镜焦距与目镜焦距的比率决定。
- 图像处于无限远或非常远的距离
- 工业望远镜可选配双千分尺
- 可选配分划板转换器 (RC)

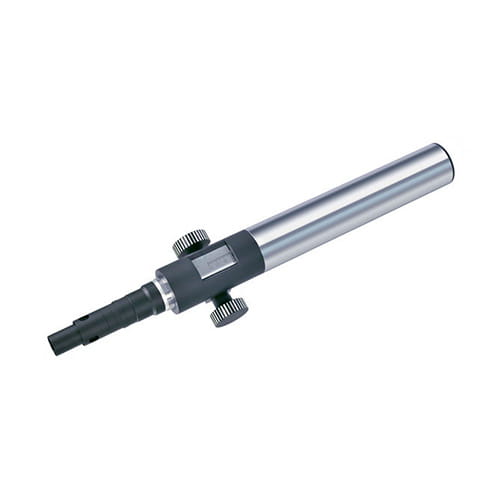

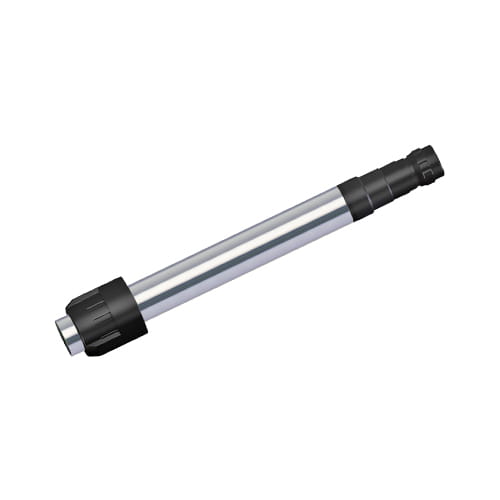

可调焦望远镜
可调焦望远镜
在标准望远镜的分划板适配器上装一个导轨，其可以带着分划板移出物镜的焦点，使标准望远镜变成可调焦望远镜。取决于分划板相对于焦平面的位置，会在有限距离处形成一个真实图像或虚拟图像。
- 焦点位置可以调节，可进行有限和无限距离设置
- 测试望远镜可选配双千分尺，用于测量两个不同方向的图像角度。
- 可选配分划板转换器 (RC)
大视场望远镜
固定焦点设置的大视场望远镜
为了满足客户对大视场光学仪器测试的要求，TRIOPTICS 新开发了一系列独特的大视场测试望远镜。
- 视场比标准测试望远镜增大 50% 至 100%
- 测试望远镜可选配双千分尺
- 可选配分划板转换器 (RC)

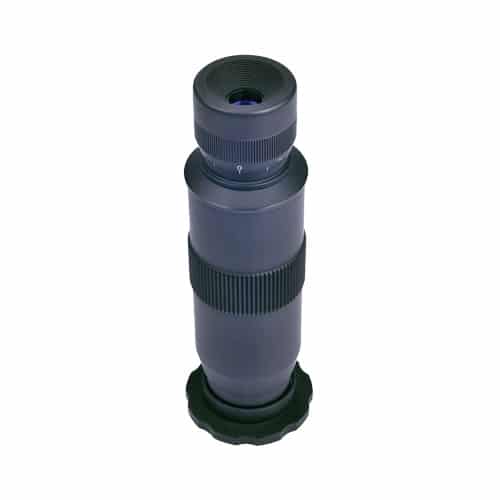

倍率计
测量望远镜的放大倍数
倍率计用于以下光学测试：
- 测量出瞳直径
- 检查目镜与出瞳的距离
- 测量望远镜的放大倍数

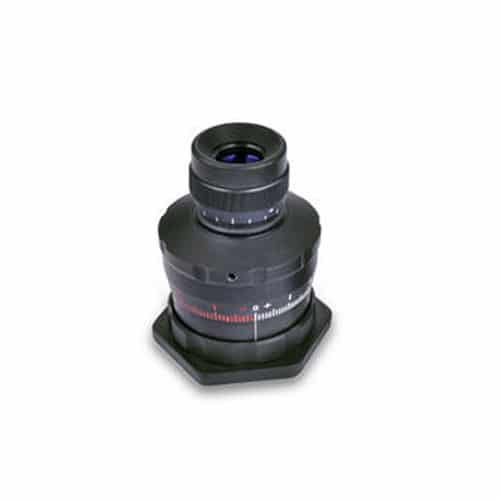

屈光度望远镜
可调焦望远镜
屈光度望远镜或屈光度计是一种用于测量镜片屈光度的可调焦望远镜。测量结果可在刻度尺上读取。
- 屈光度计可安装在客户自己的支架上
- 几乎所有 TRIOPTICS 屈光度计的刻度都很大，易于读取
- 目镜可互换，并可根据具体需求进行调整

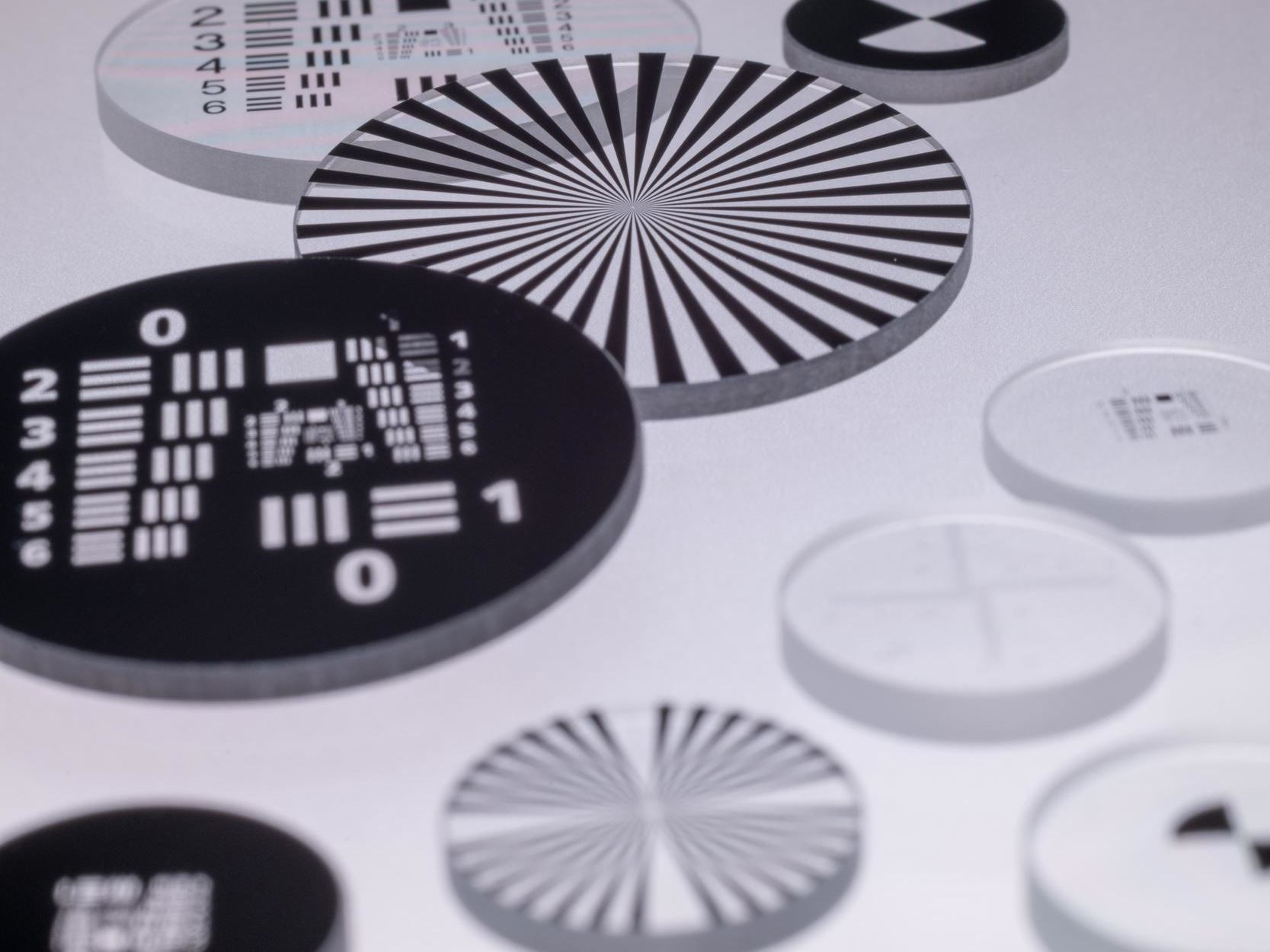

分划板
有用于准直仪的分划板和用于望远镜的分划板（目镜分划板）。对于这两种类型，您必须区分用于标准视场和用于与您所选仪器相对应的大视场的分划板。
- 对于望远镜：望远镜用于观察在目镜分划板上成像的物体。因此建议使用正性目镜分划板。
- 对于准直仪：准直仪对处于某个距离上的分划板上刻印的结构进行成像。通常可以选择任何分划板，但如果要对精细结构成像，建议使用负性分划板。
- 对于自准直仪：对于自准直仪，分划板的正确组合很重要。RET-32 / RET-12 表示 RET-12 是准直仪分划板，RET-32 则是目镜分划板。

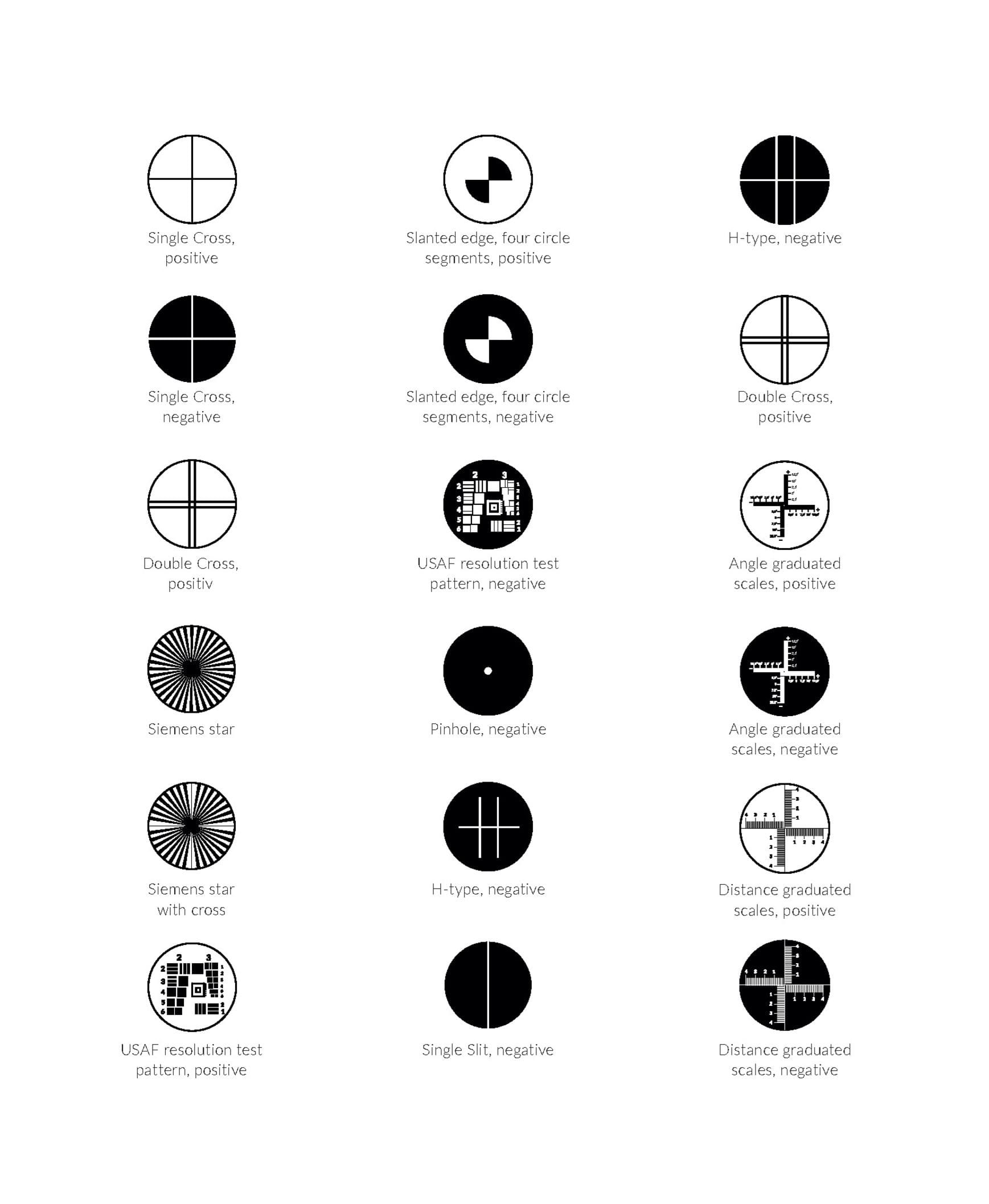

标准视场 /Ø12 的准直仪分划板
- 单十字，正
- 单十字，负
- 双十字，正
- 西门子星状测试图
- 倾斜边缘，正
- 倾斜边缘，负
- USAF 分辨率测试图，正
- USAF 分辨率测试图，负
- 针孔，负
- H 型，负
具有大视场/Ø25的准直仪分划板
- 单十字，正
- 单十字，负
- 单缝，负
- H 型，负
- 双十字，正
- 西门子星状测试图
- USAF 分辨率测试图，正
- USAF 分辨率测试图，负
- 角度分划板刻度，正
- 角度分划板刻度，负
标准视场 /Ø12 的目镜分划板
- 角度分划板刻度，正
- 距离分划板刻度，负
目镜分划板的大视场/Ø12
- 角度分划板刻度，正
- 角度分划板刻度，负
- 距离分划板刻度，正
- 距离分划板刻度，负
下载
升级
夹具：
- 夹具 D38
- 夹具 D57
- 夹具 D115

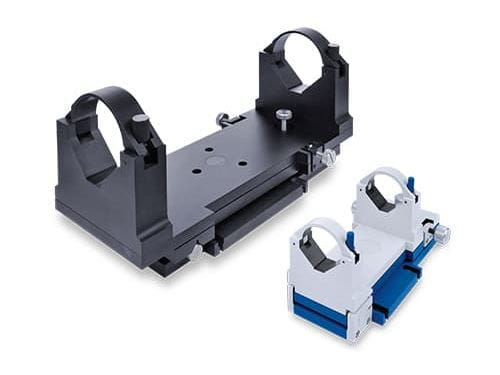

可调支架：
- 可调支架 D38
- 可调支架 D57
- 可调支架 D115
- 可调支架 D140

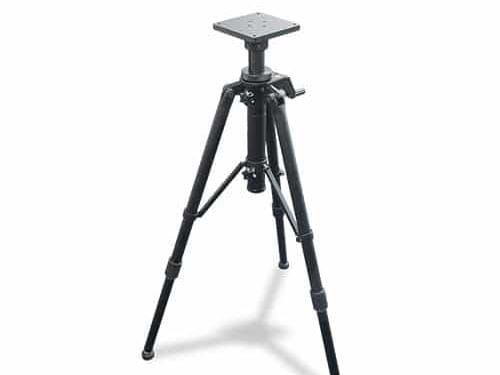

三脚架：
- 三脚架/支架

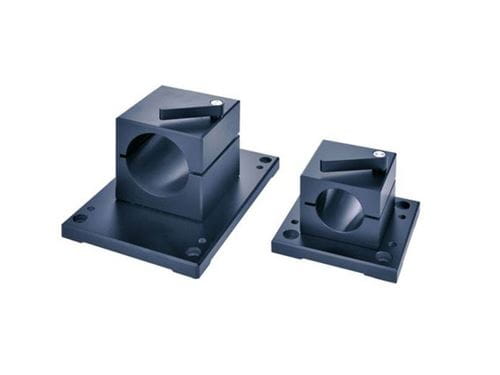

支架
- 用于 D38 的手动支架
- 用于 D57 的手动支架
- 用于楔形棱镜测量的夹具
- 支架
V 形棱镜（磁性棱镜）：
- 用于 D20 至 D50 波长的 V 形棱镜
- 用于 D50 至 D150 波长的 V 形棱镜

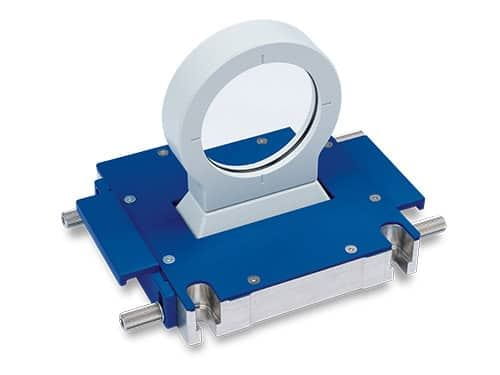

支架中的反射镜和光学平面：
- D38/D57 支架中的反射镜
- D115/D140 支架中的反射镜
- D38/D57 支架中的光学平面
- D115/D140 支架中的光学平面

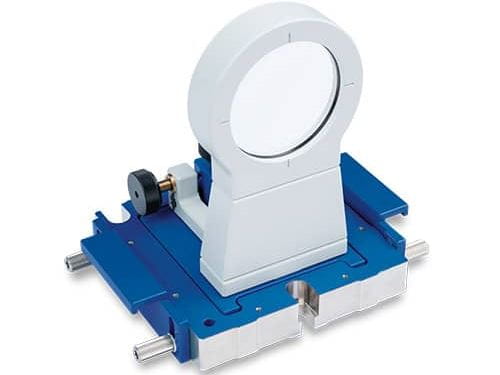

支架中的可调反射镜和光学平面：
- 用于 D38/D57 的可调反射镜
- 用于 D115/D140 的可调反射镜
- 用于 D38/D57 的可调光学平面
- 底板
- 带止动杆的底板
偏转镜：
- 用于 D38 的 45° 偏转镜
- 用于 D57 的 45° 偏转镜
- 用于 D115 的 45° 偏转镜
- 支架中的五棱镜 50mm +/-1'
- 支架中的标准五棱镜，孔径 1 3/4 英寸 x 1 7/8 英寸
- 支架中的标准五棱镜，孔径 1 3/4 英寸 x 1 7/8 英寸
- 90 度光学五棱镜，带可调支架

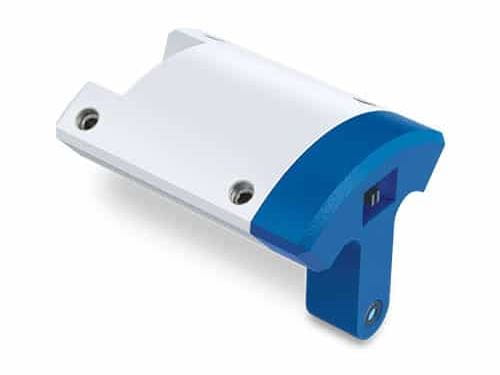

激光预对准工具：
- 激光预对准工具 D57
- 激光预对准工具 D115/D140
取景器棱镜

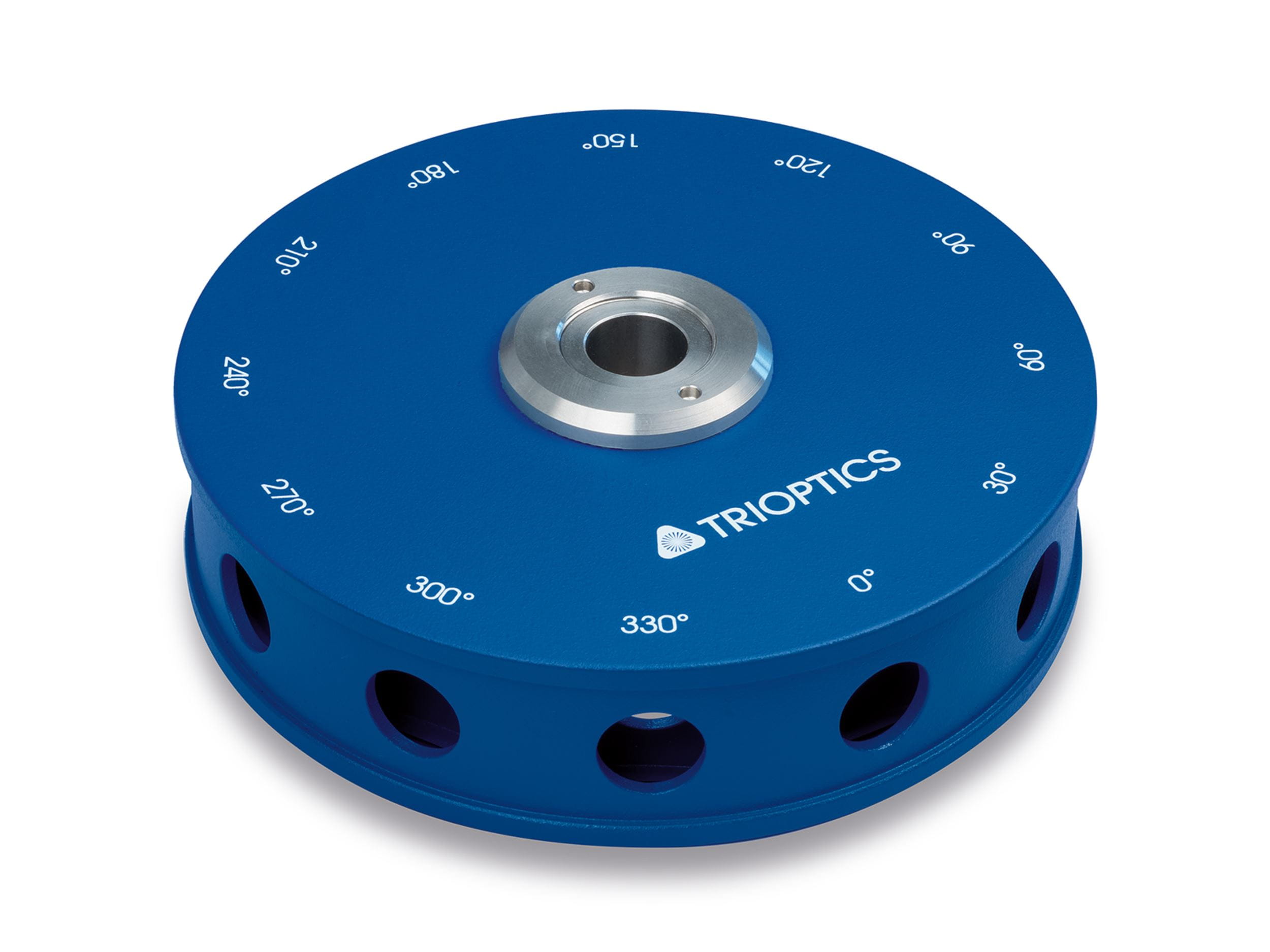

多边形：
- 支架中的 12 边多边形，精度 5 弧秒

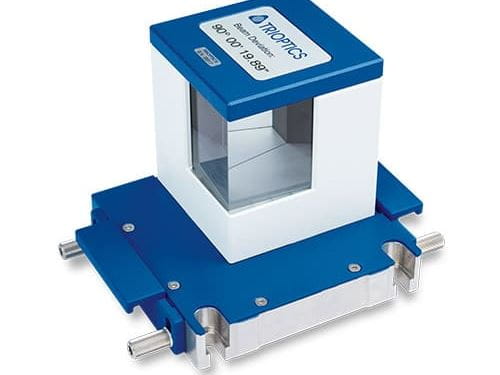

参考棱镜：
- 支架中的 90° 参考棱镜
校准楔形棱镜：
- 校准楔形棱镜 10 弧分
- 用于 TriAngle UltraSpec 10 弧分的校准楔形棱镜，集成了带通滤波器
其他配件
- 用于测量旋转轴的工具
- 精度水平

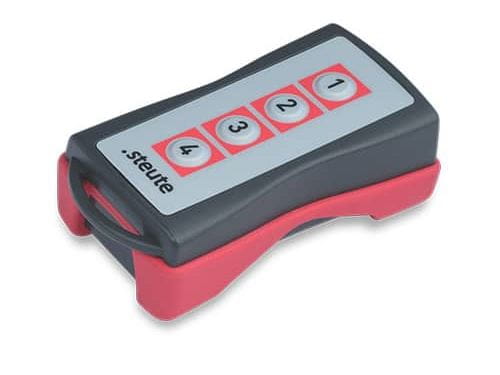

- 用于 TA 的远程控制
