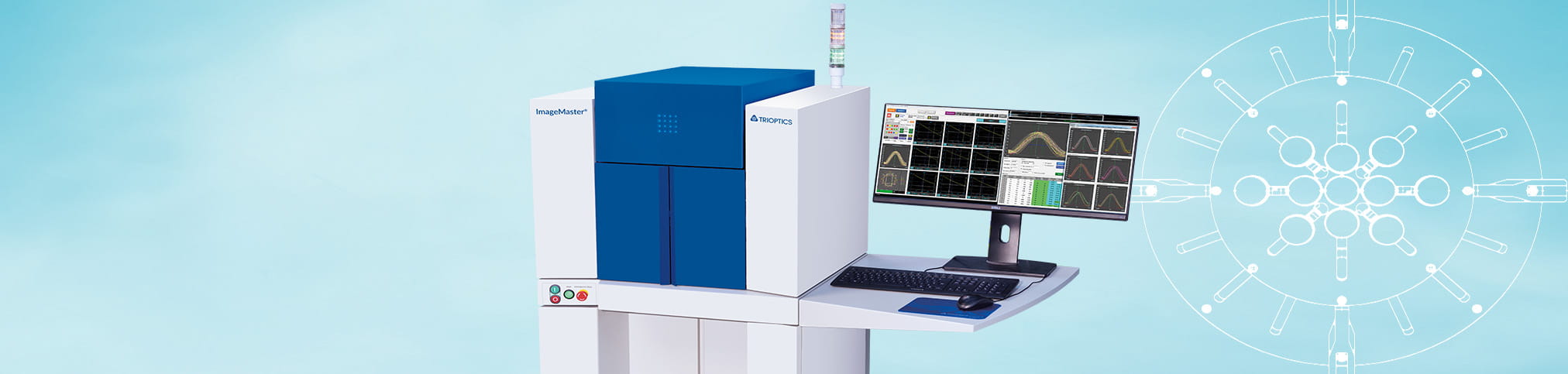

ImageMaster® PRO
用于大批量生产的成像质量和 MTF 测量仪
ImageMaster® PRO 系列是用于测试微型相机镜头成像质量的测量仪。微型镜头的应用领域包括智能手机、汽车、平板电脑、笔记本电脑和运动相机。我们的 MTF 测量仪以极高的精度和测量速度而闻名，为全行业树立标准。ImageMaster® PRO 测量仪被公认为单镜头生产及基于晶圆的物镜生产中非常成功的 MTF 测量系统。设备的校准可溯源至国际标准。
速度
ImageMaster® PRO 10 为每件样本的测量速度为 1.3 秒，设立了 MTF 测量标准，提高投资回报率。
精度
MTF 测量精度为 1.5 %，世界领先，测量结果可溯源至国际标准。
可靠性
可靠的测量仪器是必不可少的，尤其是在大规模生产中。ImageMaster® PRO 10采用先进的硬件和软件，性能令人信服。
产品

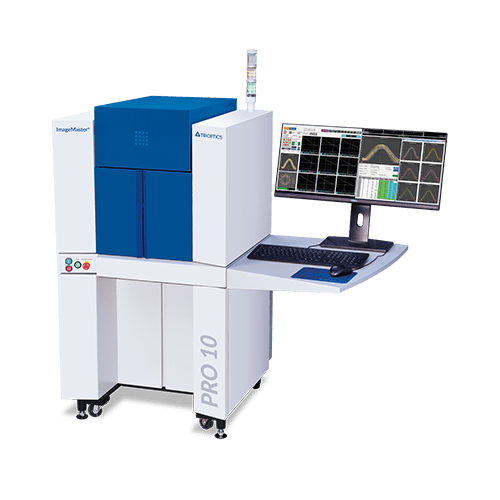

ImageMaster® PRO 10
MTF 测试具有出色的速度和精度
ImageMaster® PRO 10 帮助客户显著提高产量。它是市场上极快、极准确的 MTF 测量系统，用于检测智能手机和其他微型镜头的质量：
- 测量精度：轴上 0.8 % MTF，轴外1.5 % MTF
- 每个样本的测量时间为1.3 秒（2700 UPH）
- 最多 53 个测量点，27 个视场位置（相机）
- 最大视场角 215°（可选）
更多信息
- 测量结果可溯源至国际标准
- 可用于洁净室

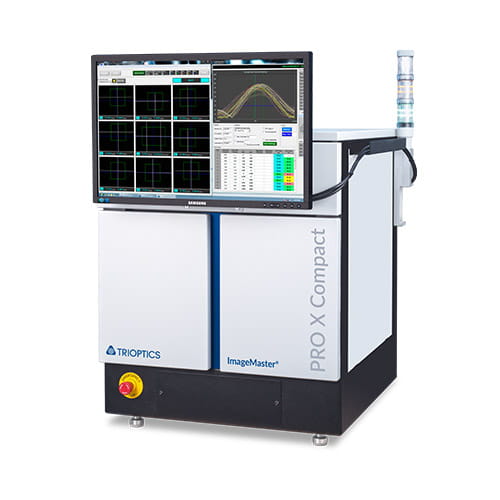

ImageMaster® PRO X Compact
MTF 行业标准与紧凑型设计
我们的 ImageMaster® PRO X Compact 为客户提供最佳的性价比。这款紧凑型生产测量仪比上一代产品更精确、更快速、更经济。
- 测量精度：轴上 1.0 % MTF，轴外 2.0 % MTF
- 每个样品的测量时间为 1.5 秒（2400 UPH）
- 最多 49 个测量点，25 个视场位置（相机）
- 最大视场角 215°（可选）
- 台式设备
更多信息
- 测量结果可溯源至国际标准
- 可用于洁净室

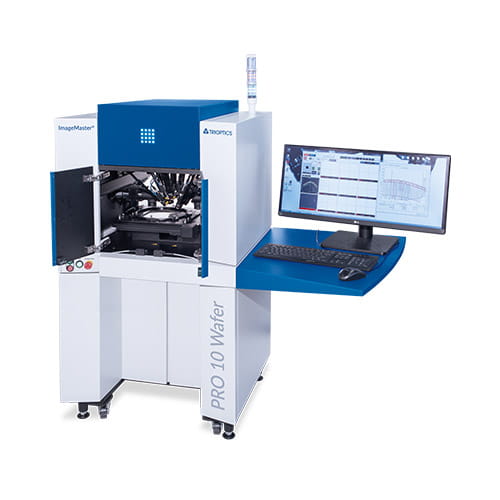

ImageMaster® PRO 10 Wafer
晶圆级光学元件的成像质量测量
Image Master® PRO 10 Wafer 旨在满足新一代晶圆级物镜生产中的质量保证要求。
- 测量精度：轴上 0.8 % MTF，轴外1.5 % MTF
- 每个样本的测量时间为1.3 秒（2700 UPH）
- 晶圆弯曲度和高精度 FFL 测量
- 晶圆尺寸：最大 8" / 200 mm（矩形或圆形）
更多信息
- 倾斜校正功能（弓形补偿）
- 配有运动型光学调整架、晶圆旋转和移位调整工具，装载简便
- 测量结果可溯源至国际标准
- 可用于洁净室

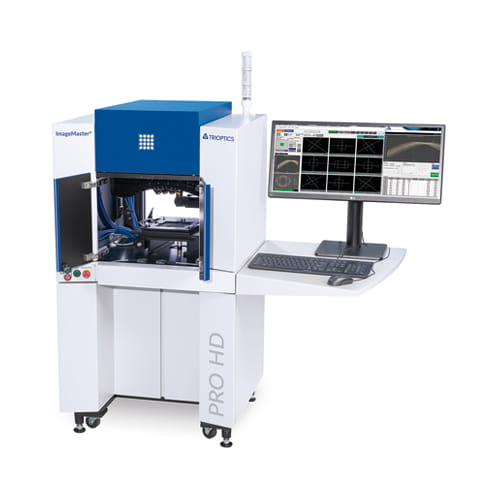

ImageMaster® PRO HD
高品质智能手机镜头的 MTF 测试
ImageMaster® PRO HD 可以测量在智能手机上用于高分辨率摄影的先进光学器件（例如自由曲面镜头）：
- 测量精度：轴上 0.8 % MTF，轴外1.5 % MTF
- 每个样品的测量时间为 1.8 秒（2000 UPH）
- 最多 85 个测量点，43 个视场位置（相机）
更多信息
- 测量覆盖完整视场 (FOV)，避免局部性能下降。在早期阶段就发现质量不佳的镜头
- 新的圆顶型设备，用于固定相机位置
- 即插即用的圆顶: 为不同的被测件轻松更换圆顶
- 测量结果可溯源至国际标准
- 可用于洁净室

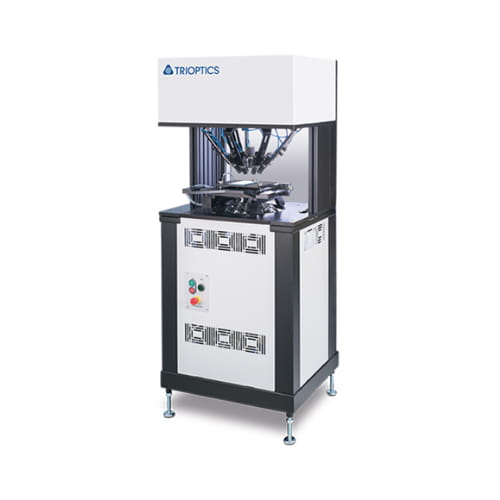

ImageMaster® PRO Display
智能手机和平板电脑显示屏的成像质量测量
使用 ImageMaster® PRO Display 为屏下摄像头技术进行 MTF 测试。精确测量显示屏玻璃对成像质量的影响：
- 测量精度：轴上 3.0 % MTF，轴外 3.0 % MTF
- 每个样品的测量时间为 1.0 秒（一次测量）
- 智能手机和平板电脑显示屏批量生产中的 MTF 特征描述
更多信息
- 样本尺寸最大为显示屏对角线 11"（可根据要求提供12英寸和13英寸的平板电脑）
- 开放式设计，可轻松集成到自动化生产线中
- 测量结果可溯源至国际标准
- 可用于洁净室

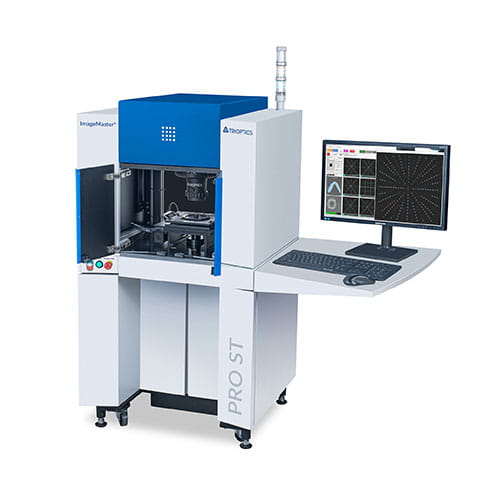

ImageMaster® PRO ST
智能手机望远镜头的成像质量测量
ImageMaster® PRO ST 是我们专门面向具有光学变焦应用中常见的长 EFL 范围的智能手机望远镜头的 MTF 测量设备。该仪器适用于批量生产，可在窄视场下以极高的测量点密度对长 EFL 样本进行 MTF 测试。
- 用一个望远镜而非多个望远镜设置，确保在整个样本视场角范围内达到最高的测量点密度，同时提供最高的测量设置灵活性
- 望远镜的 EFL 约为 100 mm。可测量焦距为 10 - 35 mm 的样本
- 针对窄视场样本进行了优化（最大 24° 全视场）
- 单望远镜方法，确保在整个视场达到最高的测量点密度
更多信息
- 极高的焦移控制性（成像平面曲率）
- 测量点密度高，可自由选择测量点位置
- 最多可应用 200 个虚拟相机，用于替代真相机
- 专为近红外测量而设计

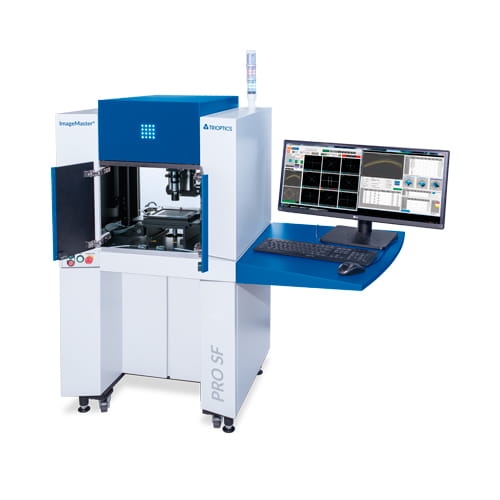

ImageMaster® PRO SF
用于短有限距离的 MTF 测试
ImageMaster® PRO SF 适用于 FOD（屏下指纹显示）、内窥镜光学元件、胶囊内镜或手势识别用光学元件等应用。设置不同的有限距离可实现灵活、同时高度准确的 MTF 测量。
- 有限距离最大 1 – 140 mm）
- 设置有限距离的精度 < 5 µm，分辨率 < 1 µm
- 大视场（单独说明后可达 140° FOV）
更多信息
- 最多 99 个测量点，50 个视场位置（虚拟相机）
- 每次扫描的测量时间为 2.0 秒（取决于样本）
- 测量频率高达 350 lp/mm
- 可根据要求提供晶圆型号（6" 和 8" 晶圆）
- 测量结果可溯源至国际标准
- 可用于洁净室
下载
软件

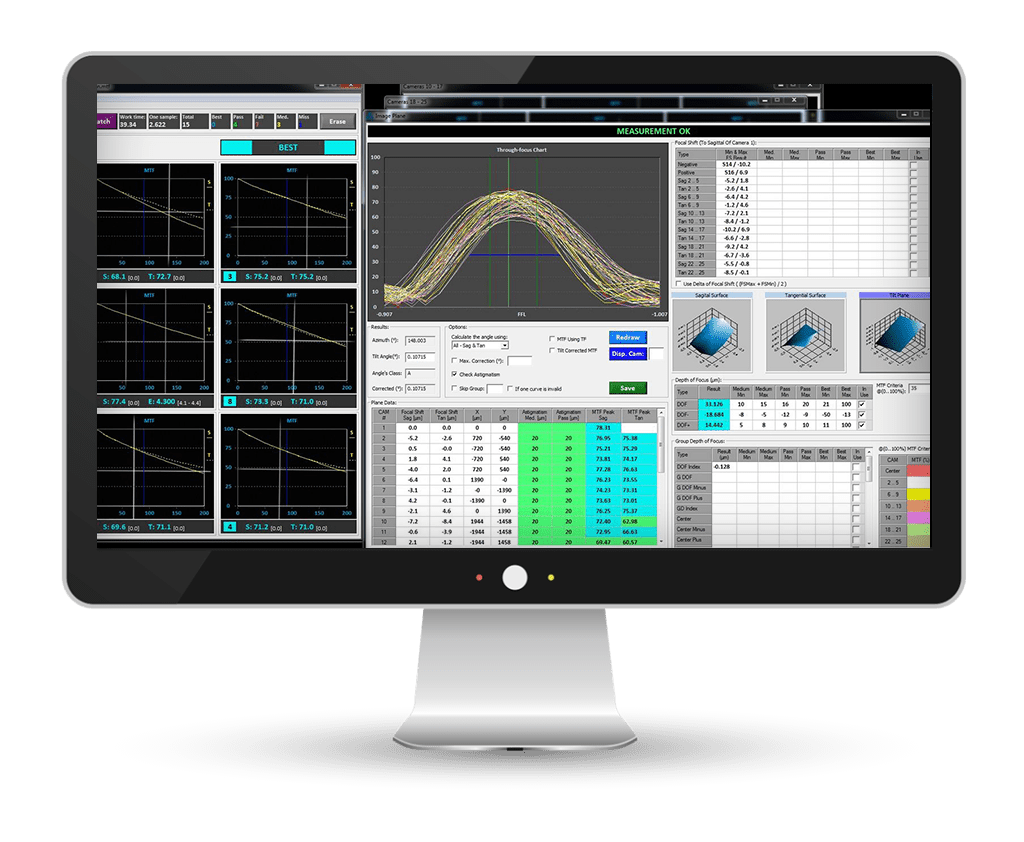

MTF-PRO
用于生产中进行 MTF 测试的软件
广受好评的 ImageMaster® PRO 软件 MTF-PRO 具有更高的速度、更高的性能，可清晰显示测试结果。经过优化的 MTF 算法是持续改进以及 TRIOPTICS 在 MTF 测量领域多年丰富经验的成果。
优势：
- 根据大量可自由选择的标准自动获得合格或不合格结果
- 软件支持所有相机的实时成像
- 可单独设置每个相机的空间频率
- 可设置启用轴上和/或轴外相机的对焦曲线
- 三个安全等级：设置文件和关键功能受密码保护
- 通过 Excel 保存镜头和批次数据，并进行数据分析
- 通过图形直观显示测量数据，以便在早期阶段检测出不合格镜头
- 成像区域中显示 MTF 对称性的极坐标图
升级
- 用于视场扩展的升级：从带 9 个相机的 ImageMaster® PRO 10 升级到最多带 27 个相机的 ImageMaster® PRO 10
- 用于扩展测量范围的相机和物镜更换套件
- 升级20毫米和150毫米物距之间的有限 MTF 测量
- FFL 距离传感器
- 条形码阅读器
- 近红外和红外光源
- 远圆顶/双远圆顶
- 有限–有限平面和球面，从 300 毫米到无穷远
- 多种托盘
- 运动型光学调整架中的附加分划板
- 用于无限远调节的选件
- 备件套件
