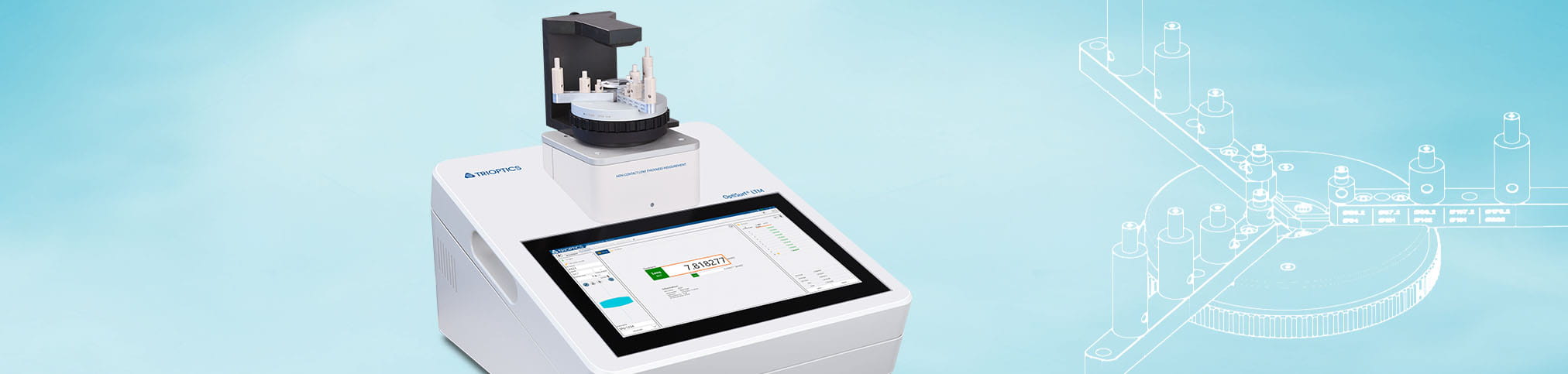

OptiSurf® LTM
单镜片和双镜片的高精度中心厚度和垂度测量
在光学生产中，高品质的单镜片是高精度光学系统的首要条件。TRIOPTICS 的 OptiSurf® LTM（镜片厚度测量）为单镜片和双镜片提供了精确的中心厚度测量系统，可无缝集成到生产过程中。高精度低相干干涉测量基于成熟的 OptiSurf® 技术，可测量玻璃厚度高达150mm的单透镜和双透镜，精度为± 0.5 µm。这种非接触式测量系统对敏感的表面和涂层十分温和。除了中心厚度之外，还可以确定下垂度。
为生产中的使用进行了优化，尤其体现在其简单而稳定的操作上。OptiSurf® LTM 配有减振装置和自动定心机械夹具。根据样品尺寸，有两种夹具可供选择（标准：8 mm…200 mm，微型：1 mm…30 mm） 对样品无需调整，使得测量过程可以安全、快速地进行，并且不依赖于操作员。
集成式触摸屏确保操作简单。对于直接的数据输入，可通过网络连接调用数据库。可以根据客户要求连接条形码扫描仪。
为生产中的使用进行了优化，尤其体现在其简单而稳定的操作上。OptiSurf® LTM 配有减振装置和自动定心机械夹具。根据样品尺寸，有两种夹具可供选择（标准：8 mm…200 mm，微型：1 mm…30 mm） 对样品无需调整，使得测量过程可以安全、快速地进行，并且不依赖于操作员。
集成式触摸屏确保操作简单。对于直接的数据输入，可通过网络连接调用数据库。可以根据客户要求连接条形码扫描仪。
高精度
已使用且成熟的短相干干涉测量技术可提供非接触式测量结果，精度高达±0.5 µm。减振确保得出可靠且不受环境影响的测量结果。
快速
采用机械卡盘，测量时无需调整样品。通过网络连接或简单的设计编辑器可以快速方便地输入和输出数据。
可靠的解决方案
OptiSurf® LTM 集成了触摸屏，结构特别紧凑，坚固且易于使用。当然也可以进行客户特定的调整，如条码扫描仪、打印机和其他辅助设备。
软件

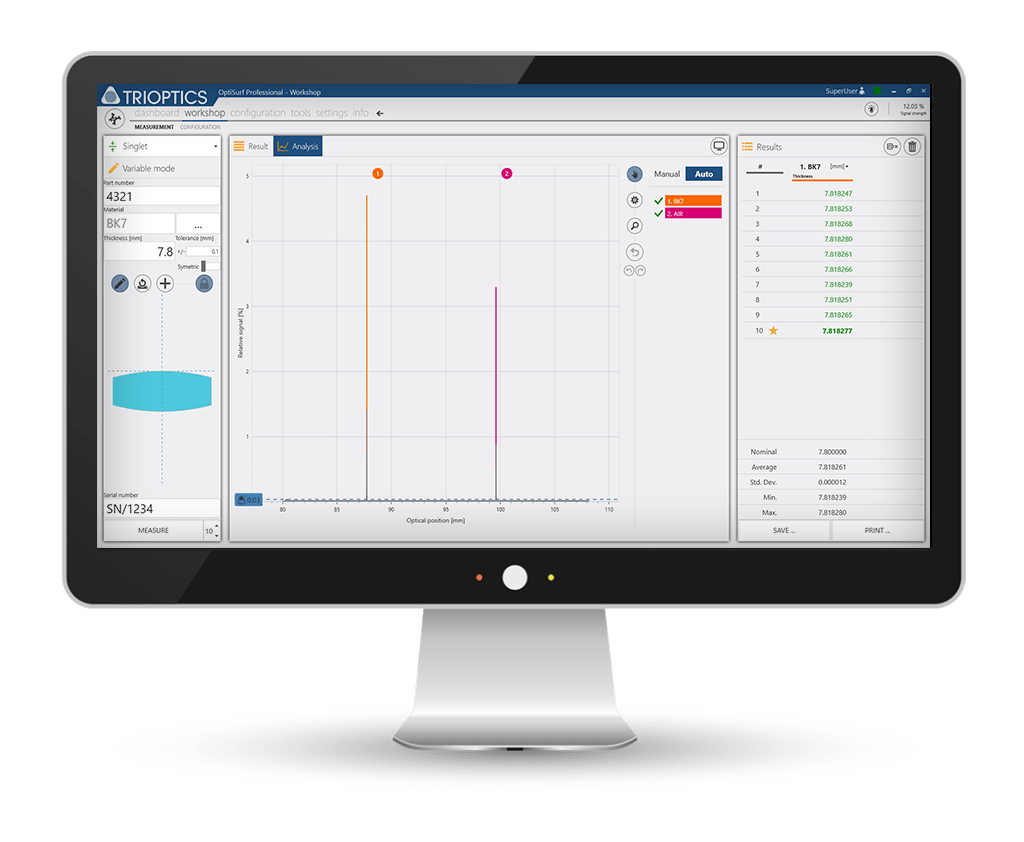

OptiSurf® LTM 软件
操作简单，快速获得结果
与 OptiSurf® LTM 的其余设计一样，该软件还针对单镜片的快速测量进行了优化，以满足光学车间日常使用的需求。测量设置易于配置，显示的测量结果易于理解。此外，还配备测量结果的通过/失败分析。
- 用户界面结构简单易懂，测量过程以目标为导向，显示的测量结果易于理解
- 自动识别表面，实现快速精确的测量
- 通过通过/失败显示以及测量结果的统计分析直接进行质量分析
- 将系统直接嵌入您的流程中，确保快速无误的数据处理：镜片设计可以直接从 Zemax 输入，也可以通过 OptiCentric® 界面或实用的设计编辑器输入
